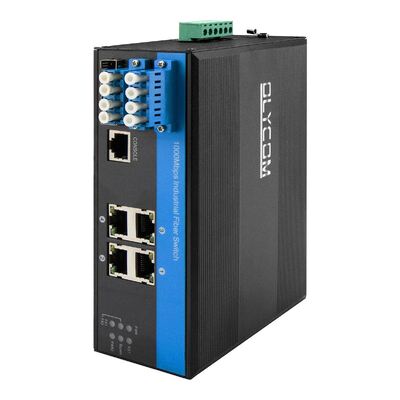

مفتاح PoE صناعي بـ 4 منافذ مع تجاوز الألياف الضوئية
إن IM-FBP244GW عبارة عن مفتاح تجاوز ألياف PoE صناعي مُدار مصمم لشبكات إيثرنت والنقل البصري عالية التوفر.
من خلال دمج وصول Gigabit PoE، ووصلات الألياف متعددة الجيجابت، وقنوات تجاوز بصرية مزدوجة، فإنه يضمن اتصال شبكة غير منقطع حتى أثناء فقدان الطاقة أو تعطل الجهاز.
2. المواصفات
|
اسم المنتج |
مفتاح تجاوز ألياف PoE صناعي مُدار بسرعة 10/100/1000 ميجابت في الثانية (2F+4TP) |
|
رقم الموديل |
IM-FBP244GW |
|
المنفذ |
2* منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية 2* منافذ تجاوز LC (SM/MM) SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 4*10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) |
|
البروتوكول |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 18 جيجابت في الثانية (بدون ازدحام حركة المرور) حجم DRAM: 128 ميجابايت حجم الفلاش: 16 ميجابايت معرف VLAN: 4096 حجم جدول عنوان MAC: 8K إطار جامبو: 9.6 كيلو بايت |
|
وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
برتقالي: Link/ACT أخضر: سرعة الشبكة 1000 ميجابت في الثانية (متوقف عند 100 ميجابت في الثانية)
الألياف: FX1/FX2 |
|
مزود الطاقة |

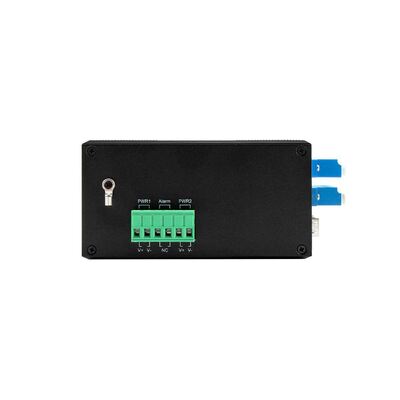

جهد الإدخال: 48 فولت (حد أقصى 52 فولت) جهد خرج PoE: 48 فولت طاقة خرج PoE واحدة: 30 واط (المنفذ 1~4) الحد الأقصى للميزانية: 120 واط الاتصال العكسي: دعم |
|
أسلاك PoE |
PoE af/at: 1/2(V+), 3/6(V-) |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV الاندفاع: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 158*115*60 ملم طريقة التركيب: سكة Din/تركيب على الحائط الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
|
تجاوز الألياف |
|||
|
الفئة |
الوحدة |
المواصفات |
|
|
نطاق الطول الموجي |
نانومتر |
850±40/1300±40 |
1260~1650 |
|
طول الموجة الاختبارية |
نانومتر |
850/1300 |
1310/1550 |
|
فقدان الإدخال |
ديسيبل |
النوع: 0.6 كحد أقصى: 1.0 |
النوع: 0.6 كحد أقصى: 1.0 |
|
فقدان العودة |
ديسيبل |
MM≥30 SM≥50 |
|
|
التداخل المتبادل للقناة |
ديسيبل |
MM≥35 SM≥55 |
|
|
فقدان الاستقطاب |
ديسيبل |
≤0.05 |
|
|
فقدان الطول الموجي |
ديسيبل |
≤0.05 |
|
|
فقدان درجة الحرارة |
ديسيبل |
≤0.05 |
|
|
إمكانية التكرار |
ديسيبل |
≤0.05 |
|
|
جهد التشغيل |
فولت |
3.3 فولت-5 فولت |
|
|
عمر الخدمة |
مرات |
≥100000000 |
|
|
وقت التبديل |
مللي ثانية |
≤10 |
|
|
طاقة الإرسال البصرية |
مللي واط |
≤500 |
|
|
درجة حرارة التشغيل |
درجة مئوية |
-20~+70 |
|
|
درجة حرارة التخزين |
درجة مئوية |
-40~+85 |
|
3. واجهة مستخدم الويب
1. حماية تجاوز بصرية متكاملة
تحافظ منافذ تجاوز الألياف LC المزدوجة تلقائيًا على الاستمرارية البصرية عند إيقاف تشغيل المفتاح أو مواجهة عطل
يضمن فقدان الإدخال المنخفض للغاية والتبديل السريع الحد الأدنى من التأثير على جودة إشارة الألياف
يدعم كلاً من الألياف أحادية الوضع ومتعددة الأوضاع، ومناسب للإرسال لمسافات قصيرة وطويلة
2. قدرة PoE والتبديل عالية الأداء
8 × منافذ Gigabit RJ45 PoE توفر طاقة IEEE 802.3af/at تصل إلى 30 واط لكل منفذ
إجمالي ميزانية PoE تصل إلى 240 واط، ودعم كاميرات IP عالية الطاقة ونقاط الوصول اللاسلكية وأجهزة الوصول
2 × منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية توفر وصلات ألياف مرنة للتجميع أو شبكات الحلقة
بنية تبديل غير مانعة مع إنتاجية عالية وزمن انتقال منخفض لإعادة التوجيه
3. إدارة وحماية الشبكة المتقدمة
إدارة الطبقة 2 الكاملة بما في ذلك VLAN و QoS و IGMP snooping وتجميع الارتباط والتحكم في حركة المرور
يدعم STP/RSTP/MSTP و ITU-T G.8032 ERPS، مما يتيح حماية الحلقة السريعة والتكرار
واجهة مستخدم الويب و CLI و SNMP والإدارة عن بعد لسهولة النشر والصيانة
تشخيص الكابلات المدمج وشبكة إيثرنت الموفرة للطاقة (EEE) للتشغيل الأمثل
4. موثوقية من الدرجة الصناعية
نطاق درجة حرارة التشغيل الواسع من -40 درجة مئوية إلى +75 درجة مئوية
حماية من اندفاع التيار الكهربائي لإيثرنت 6 كيلو فولت والامتثال للمعايير الصناعية EMC
غلاف معدني IP40 متين مع خيارات تركيب على سكة DIN أو الحائط
مصمم للتشغيل المستمر في الخزائن الخارجية والمواقع الصناعية
4. التطبيق
5. الصور
6. الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX (850 نانومتر) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310 نانومتر) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
|
مزود طاقة DIN صناعي |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A، -30 درجة مئوية ~ 70 درجة مئوية |
|
IM-DAC220/DC24V1A |
AC220V إلى DC24V1A، -30 درجة مئوية ~ 70 درجة مئوية |
|
IM-DAC220/DC48V1.6A |
AC220V إلى DC48V1.6A، -30 درجة مئوية ~ 70 درجة مئوية |
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A، -40 درجة مئوية ~ 70 درجة مئوية |
|
IM-DAC220/DC48V5A |
AC220V إلى DC48V5A، -40 درجة مئوية ~ 70 درجة مئوية |
|
IM-DAC220/DC48V10A |
AC220V إلى DC48V10A، -40 درجة مئوية ~ 70 درجة مئوية |
