مفتاح 4 منافذ جيجابيت DIN PoE
1نظرة عامة

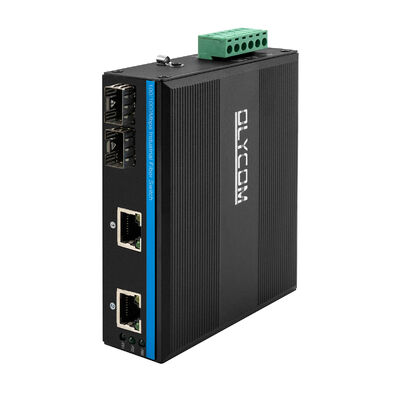

إن IM-FP222GE هو مفتاح ألياف PoE من الدرجة الصناعية المدمجة المصممة لتقديم بيانات موثوقة وتوصيل الطاقة في بيئات قاسية وحرجة.
يحتوي على منفذين للألياف SFP من جيجابيت ومصادر إثنر PoE من 10/100/1000Mbps،يسمح بالاندماج السلس لشبكات الألياف الفعلية مع أجهزة الحافة المزودة بالطاقة مثل كاميرات IP ونقاط الوصول اللاسلكية.
مع نطاق واسع من درجات الحرارة التشغيلية (-40 درجة مئوية إلى +75 درجة مئوية) ، وحماية قوية من زيادة الطاقة، ومحفظة معدنية صلبة DIN-السكك الحديدية، تم تصميم IM-FP222GE للعمل المستمر في الأتمتة الصناعية،النقل، وأنظمة المراقبة الخارجية.
إنه حل مثالي لمراقبة IP ، الرياح ، الكهرباء ، PIS في المترو ، أتمتة التجميع ، SCADA للطاقة ، معالجة مياه الصرف الصحي ، المعادن ، النقل الذكي ، النقل بالسكك الحديدية ،الصناعات العسكرية وغيرها
2المواصفات
|
اسم المنتج |
10/100/1000Mbps الصناعية PoE Fiber Switch ((2F + 2TP) |
|
رقم الطراز |
IM-FP222GE |
|
الميناء |
2x100/1000M ألياف SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 2x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 1x6-PIN بلوك محطة الطاقة |
|
البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 عند 30W ((PoE +) |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 8Gbps (غير ازدحام المرور) معدل الإرسال: 5.952Mmps ماك: حجم بوفر الحزمة: 1.75Mb |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1، FX2 تشغيل: الإرسال طبيعي مغلق: الإرسال ليس طبيعيا ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE في: PoE يعمل مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة على: سرعة الإرسال 1000Mbps "مغمض: في الإرسال" مغلق: غير متصل أو سرعة العمل 10/100Mbps |
|
استهلاك الطاقة |
الحمل الكامل بدون PoE≤5W |
|
إمدادات الطاقة |
الجهد المدخل لمصدر الطاقة PoE: 48V (حد أقصى 52V) طاقة الخروج لمصدر طاقة PoE واحد: 30W (الميناء 1 ~ 2) الجهد الخارجي PoE: 48V الاتصال العكسي: الدعم |
|
سلك PoE |
1/2 (V+) ، 3/6 (V-) |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
3الخصائص الرئيسية
1. التكامل بين الألياف الجيغابيتية و PoE
منفذات الألياف SFP 2 × 100/1000Mbps تدعم وحدات الألياف متعددة الوسائط ومتفردة الوسائط لمسافات نقل مرنة
2 × 10/100/1000Mbps منافذ RJ45 PoE متوافقة مع IEEE 802.3af / at ، وتوفر ما يصل إلى 30W لكل منفذ
ميزانية طاقة PoE الإجمالية 60W ، مناسبة لكاميرات IP ذات الطاقة العالية والأجهزة اللاسلكية
2أداء التبديل المستقر
معمارية التبديل التخزين والإعادة تضمن سلامة البيانات
عرض النطاق الترددي العالي للنظام مع إعادة التوجيه غير الممنوعة والبطء المنخفض
التفاوض التلقائي و Auto MDI/MDIX تبسط نشر الشبكة
دعم التحكم في التدفق لكل من الاتصالات المزدوجة الكاملة ونصف المزدوجة
3موثوقية الصناعية
حماية 6KV Ethernet من التموجات والحصانة الكهرومغناطيسية القوية للبيئات الخارجية وبيئات عالية التداخل
مدخل طاقة متردد واسع (نظام PoE 48V) مع حماية القطبية العكسية
غطاء معدني مجرف بدون مروحة (IP40) لتبديد الحرارة بكفاءة

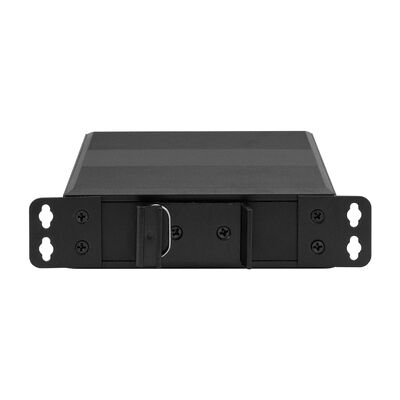

خيارات تركيب DIN-rail أو الجدار للتثبيت المرن
4مراقبة سهلة والامتثال
مؤشرات LED للطاقة ، وصلة الألياف ، نشاط Ethernet ، السرعة ، وحالة PoE
تتوافق مع معايير CE و FCC ، مناسبة للتنفيذ العالمي
4البعد
ملاحظة
الاكسسوارات ((DIN الحافظة السكك الحديدية، وحدة البصرية، ومدّع الطاقة، وشرطة التوصيل، وكابل الشبكة الخ) ليست مدرجة في صندوق التعبئة، يرجى إعداده بنفسك أو شراء مجموعة كاملة منا
معلومات عن صناديق الشحن
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
5ملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A ، -40 °C 70 °C |
|
إم-داك220/دي سي48ف5أ |
AC220V إلى DC48V5A ، -40 °C 70 °C |
|
إم-داك220/دي سي48ف10أ |
AC220V إلى DC48V10A ، -40 °C 70 °C |
6التطبيق
1نظام CCTV PoE
2"تليكومات الألياف البصرية"
