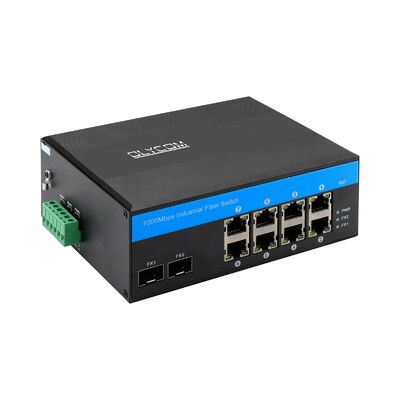

مفتاح شبكة جيجابت PoE بـ 8 منافذ من Olycom
1. مواصفات مفتاح صناعي بـ 8 منافذ
|
اسم المنتج |
مفتاح ألياف PoE صناعي بسرعة 10/100/1000 ميجابت في الثانية (2F+8TP) |
|
رقم الموديل |
IM-FP288GE |
|
المنفذ |
2x1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 8x10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) 1x6-PIN Power Terminal Block |
|
البروتوكول |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) IEEE 802.3af 15.4W(PoE) IEEE 802.3at 30W(PoE+) |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 20 جيجابت في الثانية (بدون ازدحام مروري) معدل إعادة التوجيه: 14.88 ميجابت في الثانية MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
|
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100m) |
|
مؤشرات LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1, FX2 تشغيل: الإرسال طبيعي إيقاف: الإرسال غير طبيعي (وحدة بصرية معيبة أو غير متصلة)
برتقالي نحاسي: مؤشر PoE تشغيل: PoE يعمل إيقاف: PoE لا يعمل أو هذا جهاز غير PoE
أخضر نحاسي: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف: غير متصل أو سرعة التشغيل 10/100 ميجابت في الثانية |
|
استهلاك الطاقة |
تحميل كامل بدون PoE ≤5W |
|
مزود الطاقة |
جهد إدخال مزود طاقة PoE: 48 فولت (حد أقصى 52 فولت) طاقة خرج مزود طاقة PoE واحد: 30 واط (المنفذ 1~8) جهد خرج PoE: 48 فولت الاتصال العكسي: مدعوم |
|
أسلاك PoE |
1/2 (V+), 3/6 (V-) |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية رطوبة التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2, ±15KV air, ±6KV contact EFT: IEC61000-4-4, General ±6KV Surge: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
معلومات ميكانيكية |
الغلاف: غلاف معدني مضلع، مستوى IP40 الأبعاد: 158*115*60 مم طريقة التركيب: Din-rail/Wall mounting الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
2. الميزات الرئيسية لمفتاح إيثرنت بـ 8 منافذ
1. اتصال جيجابت PoE والألياف المتكامل
توفر ثمانية منافذ RJ45 بسرعة 10/100/1000 ميجابت في الثانية ذات الاستشعار التلقائي طاقة وبيانات IEEE 802.3af/at PoE عبر كابل إيثرنت واحد، بينما توفر فتحات SFP جيجابت المزدوجة وصلات ألياف مرنة للوصلات الصاعدة لمسافات طويلة أو إرسال خالٍ من التداخل.
2. ميزانية طاقة PoE عالية لنشر أجهزة متعددة
يدعم كل منفذ PoE ما يصل إلى 30 واط من الإخراج، بميزانية إجمالية تبلغ 240 واط، مما يتيح التشغيل المستقر لأجهزة متعددة عالية الطاقة مثل كاميرات PTZ ونقاط الوصول اللاسلكية الخارجية.
3. موثوقية من الدرجة الصناعية
تم تصميم المفتاح للبيئات الصعبة، ويدعم التشغيل في نطاق واسع من درجات الحرارة (-40 درجة مئوية إلى 75 درجة مئوية) ويوفر حماية من اندفاع التيار الكهربائي للإيثرنت بقوة 6 كيلو فولت، مما يساعد على ضمان التشغيل دون انقطاع في المواقع الخارجية والصاخبة كهربائيًا.
4. كشف PoE ذكي وتسليم طاقة آمن
يكتشف تلقائيًا الأجهزة غير المتوافقة مع PoE و IEEE 802.3af/at، ويوفر الطاقة فقط عند الحاجة لحماية المعدات المتصلة.
5. أداء تبديل مستقر
تضمن بنية تبديل التخزين وإعادة التوجيه، وإنتاجية جيجابت، والتحكم الفعال في التدفق إرسال بيانات سلسًا للفيديو والتحكم ومراقبة حركة المرور.
6. سهولة التركيب والصيانة
تصميم غير مُدار، التوصيل والتشغيل مع Auto MDI/MDIX يزيل تعقيد التكوين. غلاف معدني مضغوط مع سكة DIN أو تركيب على الحائط يجعله سهل الدمج في الخزائن الصناعية والحاويات الميدانية.
3. نظرة عامة على المفتاح الشبكي الصناعي
إن مفتاح الألياف PoE الصناعي IM-FP288GE هو حل شبكات قوي، للتوصيل والتشغيل مصمم للبيئات الصناعية حيث تهم الطاقة والمسافة والموثوقية.
من خلال الجمع بين 8 منافذ نحاسية جيجابت PoE مع 2 وصلات ألياف SFP جيجابت، فإنه يوفر البيانات والطاقة لكاميرات IP ونقاط الوصول اللاسلكية وأجهزة إيثرنت الصناعية - مع تمديد نطاق الشبكة إلى ما هو أبعد من الحد النحاسي البالغ 100 متر من خلال الألياف.
تم تصميم IM-FP288GE للظروف القاسية، ويعمل بشكل موثوق من -40 درجة مئوية إلى 75 درجة مئوية، ويتميز بحماية من اندفاع التيار الكهربائي من الدرجة الصناعية، ويدعم سكة DIN أو التركيب على الحائط. مع اكتشاف PoE الذكي وميزانية طاقة إجمالية عالية، فإنه يبسط النشر في شبكات النقل والطاقة والأتمتة الخارجية حيث تكون الاستقرار وسهولة التركيب أمرًا بالغ الأهمية.
4. تطبيق مفتاح CCTV PoE
1. أنظمة المراقبة عبر بروتوكول الإنترنت
مثالي لتشغيل وتوصيل كاميرات IP في المدن والمصانع والحرم الجامعي والمواقع الخارجية، مع وصلات ألياف صاعدة لتوسيع التغطية على مسافات طويلة.
2. أنظمة النقل والسكك الحديدية الذكية
يدعم تسليم البيانات والطاقة المستقر لمراقبة حركة المرور، و PIS في مترو الأنفاق، وشبكات اتصالات السكك الحديدية التي تعمل في البيئات القاسية.
3. شبكات الطاقة والطاقة ونظام SCADA
مناسب تمامًا لمحطات الطاقة ومزارع الرياح وأنظمة أتمتة الطاقة التي تتطلب موثوقية عالية وحماية من اندفاع التيار الكهربائي وإرسال الألياف لمسافات طويلة.
4. الأتمتة الصناعية والتصنيع
يوفر اتصال إيثرنت و PoE موثوق به لأجهزة الاستشعار وأجهزة التحكم والمحطات الطرفية الصناعية في أرضيات المصانع.
5. مشاريع البلديات والبنية التحتية
يستخدم بشكل شائع في معالجة مياه الصرف الصحي والمعادن والبنية التحتية العامة حيث يكون التصميم القوي والاستقرار على المدى الطويل ضروريين.
5. معلومات التعبئة
ملاحظة
الملحقات (قوس سكة DIN، الوحدة البصرية، مزود الطاقة، كابل التصحيح، كابل الشبكة وما إلى ذلك) غير مضمنة في صندوق التعبئة، يرجى إعدادها بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 15.8*11.5*6 سم
حجم الصندوق الداخلي: 25.3*20.8*8 سم
وزن المنتج: 0.75 كجم
وزن التعبئة: 0.9 كجم
حجم الصندوق الرئيسي: 55.5*40*41 سم
كمية التعبئة: 20 قطعة
وزن التعبئة: 20 كجم
6. الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (مجموعة التركيب، كتلة طرفية الطاقة وما إلى ذلك)
3، هل هو مُدار؟
Olycom: لا
إنه مجرد توصيل وتشغيل بسيط، ولكن لدينا نموذج مُدار (IM-FP288GM)
