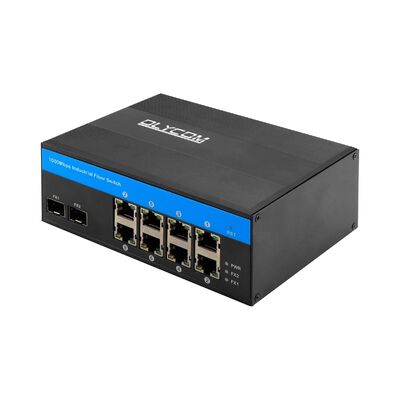

مفتاح ألياف ضوئية SFP بـ 8 منافذ يعتمد على 1G
نظرة عامة على مفتاح جيجابت بـ 8 منافذ
البيانات الفنية لمفتاح الألياف الصناعية
|
اسم المنتج |
مفتاح ألياف صناعية 10/100/1000 ميجابت في الثانية (2F+8TP) |
|
رقم الموديل |
IM-FS280GE |
|
المنفذ |
2x1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 8x10/100/1000M UTP RJ45(يدعم الاستشعار التلقائي MDI/MDIX) 1x6-PIN Power Terminal Block |
|
البروتوكول |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 20 جيجابت في الثانية (بدون ازدحام حركة المرور) معدل إعادة التوجيه: 14.88 ميجابت في الثانية MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
|
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1, FX2 تشغيل: الإرسال طبيعي إيقاف التشغيل: الإرسال ليس طبيعيًا (وحدة بصرية معيبة أو غير متصلة)
نحاسي برتقالي: مؤشر PoE تشغيل: PoE يعمل إيقاف التشغيل: PoE لا يعمل أو هذا جهاز غير PoE
نحاسي أخضر: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف التشغيل: غير متصل أو سرعة العمل 10/100 ميجابت في الثانية |
|
استهلاك الطاقة |
التحميل الكامل بدون PoE≤5W |
|
مزود الطاقة |
إدخال DC12V~DC52V الزائد عن الحاجة، عادةً DC12V/DC24V/DC48V الاتصال العكسي: الدعم |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية～75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية～85 درجة مئوية الرطوبة أثناء التشغيل: 10%～90%، غير متكثفة رطوبة التخزين: 10%～95%، غير متكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2, ±15KV air, ±6KV contact EFT: IEC61000-4-4, General ±6KV Surge: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |

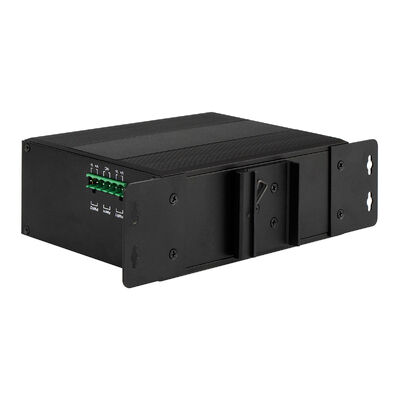

الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 158*115*60 مم طريقة التركيب: Din-rail/Wall mounting الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
3. التطبيق
يستخدم IM-FS280GE على نطاق واسع في الشبكات الصناعية والبنية التحتية حيث تكون الموثوقية والمسافة والمرونة البيئية أمرًا بالغ الأهمية، بما في ذلك:
4. الميزات الرئيسية
اتصال جيجابت بالألياف والإيثرنت
مزود بفتحات ألياف SFP 2× 1000 ميجابت في الثانية و 8× 10/100/1000 ميجابت في الثانية منافذ RJ45 للاستشعار التلقائي، يدعم المفتاح طوبولوجيات الشبكة المرنة، مما يتيح كلاً من إرسال الألياف لمسافات طويلة والوصول النحاسي عالي السرعة على الحافة.
موثوقية من الدرجة الصناعية
تم تصميم IM-FS280GE للتشغيل المستمر في البيئات القاسية، ويدعم التشغيل من -40 درجة مئوية إلى 75 درجة مئوية، ويتميز بغلاف معدني مموج، ويوفر حماية من اندفاع التيار الكهربائي للإيثرنت 6 كيلو فولت، مما يجعله مثاليًا للتطبيقات الصناعية والخارجية.
أداء مستقر وتبديل فعال
تضمن بنية التبديل غير المحظورة، وزمن الانتقال المنخفض لإعادة التوجيه، والتخزين المؤقت للحزم الواسع تدفقًا سلسًا للبيانات للتطبيقات كثيفة النطاق الترددي مثل بث الفيديو والمراقبة في الوقت الفعلي.
إدخال طاقة مرن للأنظمة الصناعية
يدعم مدخلات طاقة التيار المستمر الزائدة عن الحاجة المستخدمة بشكل شائع في أنظمة التحكم الصناعية (12 فولت / 24 فولت / 48 فولت)، مما يحسن وقت تشغيل الشبكة ويبسط تكامل الطاقة.
سهولة التركيب والامتثال

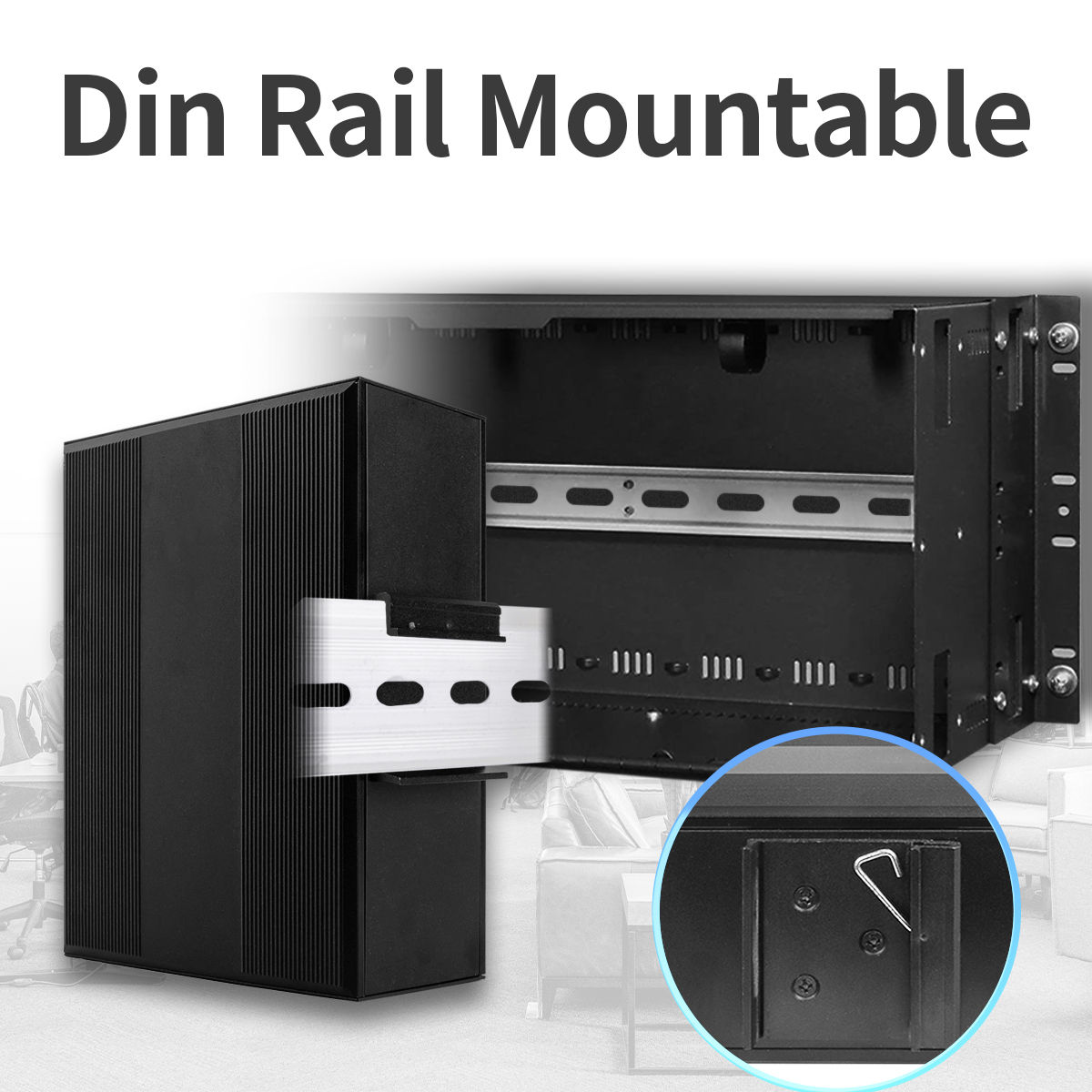

تتيح خيارات التركيب على سكة DIN أو الحائط النشر السريع في خزائن التحكم. يتوافق الجهاز مع معايير CE و FCC، ويلبي متطلبات الشبكات الصناعية العالمية.
5. الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
مزود طاقة DIN صناعي |
|
|
IM-DAC220/DC12V1.67A |
AC220V to DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V to DC24V1A, -30℃～70℃ |
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (طقم التركيب، كتلة طرفية للطاقة وما إلى ذلك)
3، هل هو مُدار؟
Olycom: لا

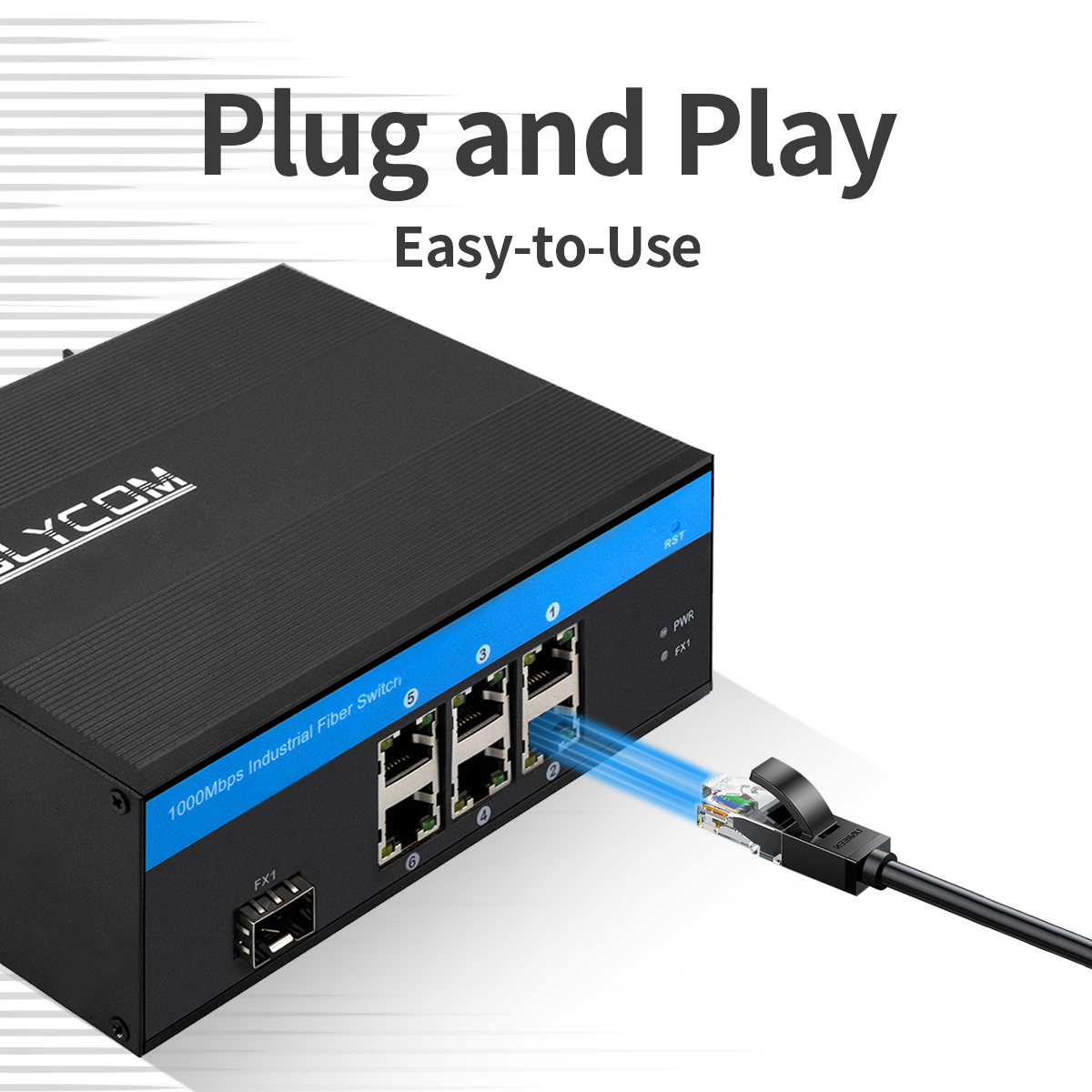

إنه مجرد توصيل وتشغيل بسيط، ولكن لدينا نموذج مُدار (IM-FS280GM)
