"أوليكوم 5 بورت إندستريال مدير PoE"
5إنه حل مثالي لمراقبة IP ، الرياح ، الكهرباء ، PIS في المترو ، أتمتة التجميع ، SCADA للطاقة ، معالجة مياه الصرف الصحي ، المعادن ، النقل الذكي ، النقل بالسكك الحديدية ،الصناعات العسكرية وغيرها
المواصفات
|
اسم المنتج |
10/100/1000Mbps التبديل الالكتروني PoE المدار عبر الويب الصناعي ((5TP) |
|
رقم الطراز |
IM-WP054GM |
|
الميناء |
5*10/100/1000M UTP RJ45 1x6-PIN بلوك محطة الطاقة |
|
البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 عند 30W ((PoE +) |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 10Gbps ((غير الازدحام المروري) معدل التوصيل: 14.88Mpps ماك: 2K حجم بوفر الحزمة: 1.75Mb |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الشبكة PWR: الطاقة
البرتقالي النحاسي: مؤشر السرعة على: سرعة العمل هي 1000Mbps مغلق:مقطوع أو سرعة العمل 10/100Mbps
الأخضر النحاسي: مؤشر الرابط/الفعال تشغيل: ناقل التوصيل طبيعي "مغمض: في الإرسال" مغلق: ناقل التوصيل ليس طبيعياً |
|
إمدادات الطاقة |
الجهد المدخل الزائد: DC48V الاتصال العكسي: الدعم |
|
البنك المركزي |
الأسلاك: 1/2 (V+) ، 3/6 (V-) طاقة الخروج PoE الفردية: 15.4W/30W (الميناء 1 ~ 4) إجمالي ميزانية PoE: 120W مسافة PoE: 100 متر الجهد الخارجي PoE: DC48V ، PoE نشط |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
الخصائص الرئيسية
التبديل الصناعي المدار PoE

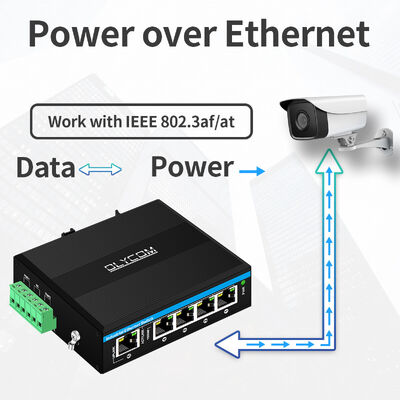

يوفر 5 × 10/100/1000Mbps الاستشعار التلقائي RJ45 موانئ ، مع دعم PoE / PoE + على الموانئ 1 ′′ 4 ، الكشف تلقائيًا عن الأجهزة المتصلة وتقديم ما يصل إلى 30W لكل منفذ وفقًا لـ IEEE 802.المعايير 3af/at.
قدرات إدارة الويب المتقدمة
يدعم مجموعة شاملة من ميزات إدارة الطبقة 2 ، بما في ذلك VLAN و QoS و IGMP Snooping و Link Aggregation و RSTP و Loop Protection و Port Mirroring و Bandwidth Control و SNMP ،تمكين التحكم الدقيق في حركة المرور وتحسين الشبكة.
موثوقية عالية في البيئات القاسية
تم بناء المفتاح مع غطاء معدني مع تصنيف IP40 ، وحماية EMC الصناعية ، وحماية 6KV Ethernet ، ويضمن التبديل تشغيلًا مستقرًا في البيئات الصاخبة الكهربائية والخارجية.
تصميم الطاقة الصناعية
يستخدم مدخل طاقة DC48V الزائد مع حماية القطبية العكسية ، ويتوافق مع أنظمة الطاقة الصناعية الشائعة وتعزيز وقت تشغيل الشبكة في التطبيقات الحرجة.
التثبيت المدمج والمرن
عامل الشكل المدمج يدعم تركيب DIN-rail أو الجدار ، مما يسهل تثبيته في خزائن التحكم أو الحجوزات على جانب الطريق أو الألواح الصناعية ذات المساحة المحدودة.
واجهة استخدام WEB
التطبيق
معلومات عن التعبئة
مفتاح واحد
دليل المستخدم
الاكسسوارات ((DIN الحديد الدعامة، إمدادات الطاقة، كابل الشبكة الخ) غير مدرجة في صندوق التعبئة، يرجى إعداده بنفسك أو شراء مجموعة كاملة منا
معلومات عن صناديق الشحن
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
معلومات الطلب
|
IM-WS050GE |
مفتاح Ethernet الصناعي 5 * 100 / 1000M ، غير مدير ، غير PoE ، DC12V ~ DC52V مدخل مزدوج
مثالية في شبكة المركبات أو نظام الأتمتة الصناعية |
|
IM-WP054GE |
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، PoE af / at للميناء 1 ~ 4 ، ميزانية 120W إدخال مزدوج DC48V ~ DC52V
مثالي في نظام المراقبة |
|
IM-WP054BGE |
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، PoE af / at للميناء 1 ~ 4 ، ميزانية 120W مدخل مزدوج DC12V ~ DC48V ، مع مكبر طاقة داخلي
مثالية في شبكة المركبات أو نظام الطاقة الشمسية |
|
IM-WPD054GE
|
مفتاح PoE الصناعي 5 * 100 / 1000M ، غير مدير ، 1 * منفذ PD ((30W / 60W / 90W) + PoE af / at لميناء 1 ~ 4 ، لا حاجة إلى استخدام مصدر طاقة إضافي
مثالي في نظام المراقبة |
|
IM-WS050GM |
التبديل المدار عبر الشبكة الصناعية 5*100M/1000M، المدارة عبر الويب ((QoS، VLAN وما إلى ذلك) ، غير PoE إدخال مزدوج DC12V ~ DC52V مثالية في أنظمة الأتمتة الصناعية |
|
IM-WP054GM |
مفتاح PoE المدار عبر الويب الصناعي 5*100M/1000M، المدارة على الويب ((QoS، VLAN الخ) PoE af/at لميناء 1 ~ 4 ، ميزانية 120W ، DC48V ~ DC52V مدخل مزدوج
مثالية في أنظمة الأتمتة الصناعية |
