Olycom DIN Rail L3 مدير TSN Fiber Switch
الخصائص الرئيسية
1. ملفات الألياف متعددة الجيغابيت والمعمارية النحاسية الجيغابيت
اثنا عشر منفذًا RJ45 10/100/1000Mbps يوفر اتصالًا مرنًا للوصول ، بينما تدعم أربع فتحات SFP / SFP + سرعات تصل إلى 10Gbps ،تمكين تجميع سلس من أرضية المصنع إلى العمود الفقري الصناعي.
2. TSN المتقدمة لـ Ethernet الحاسمة
الدعم الكامل لمعايير TSN الرئيسية مثل IEEE 802.1AS مزامنة الوقت ، 802.1Qbv تشكيل مدرك للوقت ، 802.1Qbu frame preemption ، و 802.1CB redundancy السلس يضمن تأخيرًا منخفضًا للغاية ،التحكم في الارتعاش، وبدون خسارة حزمة للحركة الحيوية
3مزامنة الوقت بدقة عالية
يوفر PTP IEEE 1588v2 المتكامل و SyncE توزيعًا دقيقًا للساعة عبر جميع الموانئ ، ودعم الملفات الشخصية المستخدمة في الأتمتة الصناعية وأنظمة الطاقة وشبكات النقل.
4الطبقة الثالثة التوجيه والتكرار الصناعي
إدارة الطبقة الثالثة الكاملة مع توجيه IPv4 / IPv6 (RIP ، OSPF) تمكن تصميم الشبكة القابل للتوسع ، في حين أن دعم ERPSv2 ، MRP ، RSTP ، MSTP ، واسترداد أقل من 50 ملم يحمي من فشل الرابط والعقدة.
5الطاقة والحماية الصناعية
تدخلات طاقة متكررة متكررة 9 ′′ 56 فولت مع رلاي الإنذار تضمن التشغيل المستمر. تحسين زيادة الطاقة وحماية ESD يحمي المفتاح في البيئات الصاخبة الكهربائية.
6أمن شامل وإدارة
أمن مستوى المؤسسة بما في ذلك ACLs و 802.1X و RADIUS و TACACS + ، جنبا إلى جنب مع الإدارة المرنة عبر الويب و CLI و SNMP و SSH ، يجعل التبديل مناسبًا لكل من التقارب OT و IT.
7تصميم صلب وذو كفاءة فضائية
يسمح المقصورة المدمجة من الألومنيوم IP40 مع DIN-rail وتركيب الجدار بسهولة التثبيت في خزانات التحكم والمحطات الفرعية والمحاطات على جانب الطريق.
المواصفات
|
مواصفات التحويل |
|
|
اسم المنتج |
1G / 2.5G / 5G / 10G المدارة الصناعية فائبر البديل (4F + 12TP) |
|
رقم الطراز |
IM-FS4X1200GW |
|
ميناء النحاس |
12x10/100/1000Base-T RJ45 آلية MDI/MDI-X |
|
منفذ SFP/SFP+
|
4*1/2.5/5/10G SFP/SFP+ فتحات متوافق مع 100BASE-FX، 1000BASE-SX/LX/BX، 2500BASE-X، 5000BASE-X SFP و 10GBASE SR/LR SFP+ جهاز الاستقبال البصري |
|
وحدة التحكم |
1xRJ45 إلى RS232 منفذ تسلسلي ((115200،8N,1) |
|
زر إعادة تعيين
|
<5 ثانية: إعادة تشغيل النظام > 5 ثانية: افتراضية المصنع |
|
المرفق |

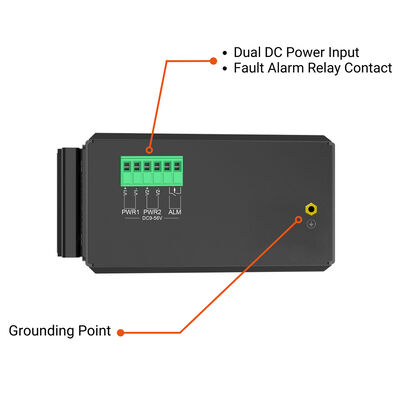

كتلة نهاية قابلة للإزالة ذات 6 أقلام لدخول الطاقة دبوس 1-2 للطاقة 1، دبوس 3-4 للطاقة 2، دبوس 5-6 لإنذار خطأ |
|
إنذار |
إصدار رله واحد لقطع الطاقة القدرة على تحمل تيار رلاي الإنذار: 2A @ 24VDC |
|
الحجرة |
غلاف الألومنيوم IP40 |
|
التثبيت |

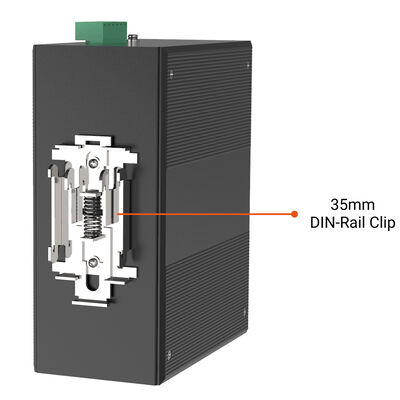

صلّة الحديد أو الجدار DIN |
|
البعد ((WxDxH) |
160 ملم × 132 ملم × 70 ملم |
|
الوزن |
1100 غرام |
|
استهلاك الطاقة |
أقصى 16.8 واط/57.3BTU ((النظام يعمل)) ماكس. 38.2 واط/10.3BTU ((حمل كامل) |
|
التفريغ الكهربائي |
تفريغ الاتصال: ± 8kV التفريغ في الهواء: ± 15kV الحماية من الزيادة إمدادات الطاقة: ±4kV منفذ RJ45: ± 2kV |
|
مؤشرات LED |
P1 ((الاخضر) ، P2 ((الاخضر) ، ALM ((الاحمر) ، RUN ((الاخضر) SFP: 1/2.5/5G ((الاخضر) ، 10G ((الاخضر) RJ45: 10/100M ((خضراء) ، 1000M ((خضراء)) |
ميزات البرنامج
|
مواصفات التحويل |
|
|
بنية التبديل |
التخزين و التوزيع |
|
نسيج التبديل |
64 جيجابايت في الثانية/غير محجوب |
|
جدول العناوين |
32 ألف إدخال، مصادر تلقائية تتناول التعلم والشيخوخة |
|
خزنة البيانات |
32Mbits |
|
الإطار الكبير |
10K بايت |
|
تحكم التدفق |
إطار توقف IEEE 802.3x للثنائي الكامل الضغط الخلفي للنصف المزدوج |
|
وظيفة الطبقة 3 |
|
|
واجهات بروتوكول الإنترنت |
حد أقصى 128 واجهة VLAN |
|
جدول التوجيه
|
ما يصل إلى 512 إدخالًا ثابتًا للطرق أقصى 3072 إدخالاً في جدول التوجيه |
|
بروتوكول التوجيه
|
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 التوجيه الثابت للأجهزة IPv6 التوجيه الثابت للأجهزة |
|
وظيفة الطبقة 2 |
|
|
تكوين الميناء
|
إيقاف تشغيل الموانئ/تمكينها التفاوض التلقائي 10/100/1000Mbps اختيار وضع كامل ونصف مزدوج إيقاف تشغيل نظام التحكم في التدفق التحكم في قدرة وصلة الميناء |
|
حالة الميناء
|
عرض كل منفذ 'سعة وضع مزدوج، حالة الرابط، حالة التحكم في التدفق، حالة التفاوض التلقائي، حالة الجذع |
|
مرآة الميناء
|
TX/RX/كلاهما شاشة متعددة إلى واحد مرآة تحليل الموانئ المتحولة عن بعد ((سيسكو RSPAN) يدعم ما يصل إلى 5 جلسات |
|
VLAN
|
IEEE 802.1Q معلّقة بـ VLAN IEEE 802.1ad Q-in-Q النفق شبكة VLAN خاصة شبكة VLAN القائمة على MAC ترجمة VLAN شبكة VLAN القائمة على بروتوكول VCL شبكة VLAN الصوتية بروتوكول تسجيل MVR ((VLAN متعددة الإرسال) ، MVRP ((بروتوكول تسجيل VLAN متعدد GVRP ما يصل إلى مجموعات VLAN 4K ، من 4095 معرف VLAN |
|
تجميع الروابط |
IEEE 802.3ad LACP/جذع ثابت 8 مجموعات جذعية مع 16 ميناء لكل مجموعة جذعية |
|
بروتوكول شجرة العرض
|
بروتوكول IEEE 802.1D Spanning Tree بروتوكول IEEE 802.1w Rapid Spanning Tree بروتوكول IEEE 802.1s متعدد الأشجار الممتدة يدعم سبعة حوادث MSTP حماية BPDU ، تصفية BPDU وشفافية BPDU حارس الجذر |
|
مراقبة IGMP
|
IPv4 IGMP ((v1/v2/v3) التجسس دعم وضع استفسار IGMP IPv4 يدعم 255 مجموعة IGMP |
|
MLD Snooping
|
IPv6 MLD ((v1/v2) التجسس دعم وضع استفسار IPv6 دعم مجموعات 255 MLD |
|
التحكم في نطاق النطاق
|
لكل محطة تحكم في عرض النطاق الترددي دخول: 10Kbps ~ 13128Mbps السرعة: 10Kbps ~ 13128Mbps |
|
الحلقة ، الإفراط ، الحماية
|
بروتوكول APS (1+1 ، وضع 1:1) MRP ((بروتوكول إزالة الوسائط) ITU-T G.8032 ERPSv2 وقت الاسترداد < 10ms @ 3 عقدة وقت الاسترداد < 50ms @ 16 عقدة الدعم الرئيسي والخاتم الفرعي |
|
اكتشاف ومراقبة
|
UPnP ((الجامعة Plug and Play) الـ LLDP LLDP-MED UDLD ((اكتشاف الرابط أحادي الاتجاه) التدفق |
|
OAM
|
IEEE 802.3ah OAM، IEEE 802.1ag إدارة أخطاء الاتصال ((CFM) |
|
التزامن
|
IEEE 1588v2 PTP ((بروتوكول الوقت الدقيق) مدير PTP PTP العبد ساعة الحدود الساعة الشفافة بين الأقران ساعة شفافة من نهاية إلى نهاية الملف: 1588/G.8265.1/ج.8275.1/802.1AS (تعديل) |
|
خدمة الجودة
|
تعتمد تصنيف حركة المرور، الأولوية الصارمة و WRR أولوية 8 مستويات للتبديل رقم الميناء 802الأولوية 802علامة.1Q VLAN حقل DSCP/ToS في حزمة IP |
|
الشبكات الحساسة للوقت البروتوكولات
|
مزامنة الوقت بدقة عالية IEEE1588 ((ختم الوقت) 802.1ملف تعريف gPTP الافتراضي AS-Rev أجهزة تشكيل 802.1Qbv ((تخطيط مدرك للوقت) 802.1Qch ((الترتيبات الدورية وإرسالها) مراقبة التيار TSN 802.1Qci (التصفية والسيطرة على كل حركة) الإفراج 802.1CB (تكرار الإطار والقضاء على الاضطرابات للاضطرابات) خفض التأخير IEEE 802.1Qbu إدارة الإطار |
|
وظيفة الأمن |
|
|
قائمة مراقبة الوصول
|
ACL القائم على IP / ACL القائم على MAC الـ ACL مبنية على: عنوان ماك عنوان IP نوع البروتوكول تعريف شبكة VLAN الـ DSCP 802.1q الأولوية ما يصل إلى 512 إدخالاً |
|
الأمن
|
أمن الموانئ حماية مصدر بروتوكول الإنترنت، ما يصل إلى 512 إدخالاً فحص ARP الديناميكي ، يصل إلى 1000 إدخال التحكم في سلطة سطر الأوامر على أساس مستوى المستخدم عنوان MAC ثابت، يصل إلى 64 إدخالاً |
|
AAA
|
عميل RADIUS عميل TACACS+ |
|
تحكم وصول الشبكة
|
تحكم وصول الشبكة القائم على منفذ IEEE 802.1x المصادقة القائمة على MAC المصادقة المحلية/RADIUS |
|
الإدارة |
|
|
واجهات الإدارة الأساسية |
وحدة التحكم؛ Telnet؛ متصفح الويب؛ SNMPv1،v2c
|
|
واجهات إدارة آمنة |
SSHv2، TLSv1.2, SNMPv3
|
|
إدارة النظام
|
ترقية البرمجيات الثابتة بواسطة بروتوكول HTTP عبر شبكة Ethernet تحميل / تنزيل التكوين عبر HTTP سيسلوغ عن بعد سجل النظام الـ NTP فيرو NMS |
|
SNMP MIBs
|
RFC 1213 MIB-II RFC 1493 MIB الجسر RFC 1643 Ethernet MIB RFC 2863 واجهة MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (المجموعة 1 ،23 و 9) RFC 2737 MIB الكيان RFC 2618 RADIUS العميل MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-أطر-MIB RFC 4292 IP إلى الأمام MIB RFC IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE الـ LLDP |
|
التنظيم والضمان |
|
|
السلامة |
IEC/EN 62368-1 |
|
إم إيه |
EN55032 الفئة A، CISPR 32 FCC الجزء 15B الفئة A |
|
النظام الاقتصادي |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
الصدمة |
IEC 60068-2-27 |
|
سقوط حر |
IEC 60068-2-32 |
|
الاهتزاز |
IEC 60068-2-6 |
|
البيئة |
RoHS |
|
الامتثال للمعايير
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z جيجابيت 1000T IEEE 802.3z جيجابيت SX/LX IEEE 802.3bz 2.5G / 5G BASE-X IEEE 802.3x تحكم التدفق والضغط العكسي IEEE 802.3ad سلك الموانئ مع LACP بروتوكول IEEE 802.1D Spanning Tree بروتوكول IEEE 802.1w Rapid Spanning Tree بروتوكول IEEE 802.1s متعدد الأشجار الممتدة فئة الخدمة IEEE 802.1p علامات IEEE 802.1Q VLAN IEEE 802.1X التحكم في شبكة مصادقة الموانئ IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag إدارة أخطاء الاتصال ((CFM) IEEE 802.1AS توقيت وتزامن للتطبيقات الحساسة للوقت IEEE 802.1Qbu إدارة الإطار IEEE 802.1Qci تصفية و مراقبة كل تدفق (PSFP) IEEE 802.1Qbv التحسينات للنقل المجدول IEEE 802.1CB تكرار الإطار والقضاء على الموثوقية ((FRER) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 حلقة ERPS من ITU-T G.8032 |
|
الضمان |
3 سنوات |
|
البيئة |
|
|
درجة حرارة العمل |
-40 °C إلى +75 °C |
|
درجة حرارة التخزين |
-40 °C إلى +85 °C |
|
الرطوبة |
5 إلى 95% ((غير مكثفة) |
|
قائمة الحزم |
|
|
الجهاز |
1x محول Ethernet الصناعي |
|
كابل |
1xDB9 إمرأة إلى RJ45 |
|
مجموعة تركيب
|
1x مقطوعة DIN-Rail 2x أدوات تركيب الجدار |
|
الوثائق
|
1 x دليل المستخدم 1 × بطاقة الضمان |
مقدمة
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
يدعم IM-FS4X1200GW بسهولة معايير TSN IEEE الضرورية لحل اتصال كامل في الوقت الحقيقي يتجاوز التوقعات في كل منعطف.
من الاستفادة من ملف IEEE 802.1AS-REV المذهل لمزامنة وقت لا مثيل لها إلى تسخير قوة IEEE 802.1Qbv التحسينات للنقل المجدول و IEEE 802.1Qbu Frame Preemption لتحسين كفاءة نقل البياناتهذا المفتاح يغطي كل شيء
و دعونا لا ننسى قدراته في التعامل مع البيانات الحيوية بفضل ميزات مثل المرور السريع المتداخل (IET) المبتكرة التي يوفرها IEEE 802.3br وقدرات تصفية و مراقبة لكل تيار تقدمها IEEE 802.1Qci - تمكين موثوقية سلسة حتى خلال العمليات المطالبة!
التطبيق
1الأتمتة الصناعية وشبكات المصانع
مثالية لخطوط الإنتاج التي تمكنها من TSN والروبوتات ومراقبة الحركة وأنظمة الرؤية الآلية التي تتطلب أداء إثنترات محدد.
2البنية التحتية للطاقة والطاقة
مناسبة للمحطات الفرعية والشبكات الذكية وأنظمة SCADA حيث التزامن الوقت الدقيق والتوفر العالي أمر ضروري.
3النقل والأنظمة السكك الحديدية
يدعم الإشارة والاتصالات الداخلية وشبكات التحكم في السكك الحديدية والمترو وأنظمة النقل الذكية.
4التحكم في العمليات والبنية التحتية الحرجة
مفتاح العمود الفقري والجمع الموثوق به للنفط والغاز والمعادن ومعالجة المياه وغيرها من الصناعات المتواصلة.
5الشبكات المتقاربة للعمل / تكنولوجيا المعلومات
تمكن من الاتصال الآمن والمدار بين التكنولوجيا التشغيلية وشبكات المؤسسات مع الحفاظ على ضمانات الوقت الحقيقي.
