Olycom Serial عبر Ethernet PoE Fiber Switch
|
رقم الطراز |
IM-FSP288GW |
|
واجهة إيثيرنت |
|
|
الموانئ |
8x10/100/1000 قاعدة-T ((X)) الموانئ ((RJ45) 2x100/1000Base-FX (SFP Slots) 2x RS485/422/232 ((محطة سلسلة 5 دبوس) |
|
وضع الميناء ((Tx)
|
سرعة التفاوض الذاتي وضع كامل / نصف مزدوج الاتصال التلقائي MDI/MDI-X |
|
المعايير
|
IEEE 802.3 لـ 10BaseT IEEE 802.3u لـ 100BaseT ((X) و 100BaseFX IEEE 802.3ab لـ 1000BaseT ((X) IEEE 802.3z لـ 1000BaseSX/LX/LHX/ZX IEEE 802.3x لمراقبة التدفق IEEE 802.1D-2004 لبروتوكول شجرة الانتشار IEEE 802.1w للبروتوكول الشجري السريع IEEE 802.1s لبروتوكول شجرة التشعب المتعددة IEEE 802.1p لفئة الخدمة الـ IEEE 802.1Q لتسمية VLAN IEEE 802.1X للتحقق من هويته IEEE 802.3ad لـ Port Trunk مع LACP |
|
حجم عازل الحزمة |
4Mbits |
|
حجم جدول عناوين MAC |
8K |
|
أقصى طول للحزمة |
حتى 10K |
|
نطاق VLAN ID |
VID 1 إلى 4094 |
|
مجموعات IGMP |
2048 |
|
الحد الأقصى لعدد شبكات VLAN |
64 |
|
وضع الإرسال |
التخزين والإرسال (وضع كامل / نصف مزدوج) |
|
الممتلكات المبادلة |
وقت التأخير: < 7μs عرض النطاق الترددي للصفحة الخلفية: 20 جيجابايت في الثانية، معدل إعادة توجيه الحزم: 14.88 ميجابايت في الثانية |
|
الواجهة المتسلسلة |
|
|
الموانئ |
2x RS485/422/232 |
|
الإشارات
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND RS-422: a:T+, b:T-, c:R+, d:R-, e:GND رسالة الرسائل 485 :a: Na, b: Na, c:D+,d:D-, e:GND |
|
(بود ريت) |
2400-115200bps |
|
المحطة |
محطة 5 دبوس |
|
قدرة الحمل |
RS-485/422 يدعم بيئة استطلاع 128 نقطة |
|
الحركة |
يتبنى RS-485 تقنية التحكم الآلي في تدفق البيانات |
|
حماية الواجهة
|
الحماية الستاتية RS-232 15KV الجهد العازل 2KV، الحماية الكهربائية 15KV |
|
قائمة التعبئة |
|
|
الجهاز |
1x محول إثنتر متسلسل صناعي |
|
كابل |
1xDB9 إمرأة إلى RJ45 |
|

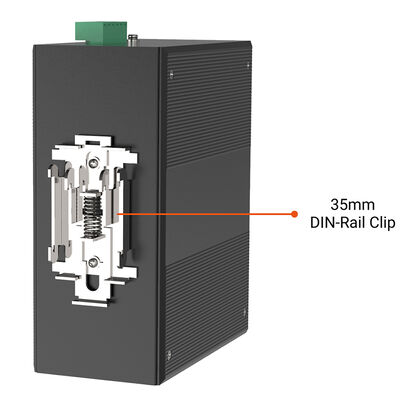

مجموعة تركيب |
1x مقطوعة DIN-Rail 2x أدوات تركيب الجدار |
|
الوثائق |
1 x دليل تثبيت سريع 1 × بطاقة الضمان 1x إعلان المنتج |
|
الخصائص الجسدية |
|
|
السكن |
غلاف من الألومنيوم |
|
تصنيف الملكية الفكرية |
IP40 |
|
البعد |
138mm × 108mm × 49mm (L × W × H) |
|
الوزن |
680 غرام |
|
درجة حرارة العمل |
-40°C~75°C (-40 إلى 167 °F) |
|
رطوبة العمل |
5٪ إلى 90٪ (غير مكثفة) |
|
درجة حرارة التخزين |
-40°C~85°C (-40 إلى 185 °F) |
|
MTBF |
1,043،909 ساعة @ Telcordia SR-332 القياسية |
|
تبديد الحرارة |
34 BTU/h |
|
التبريد |
التبريد السلبي، تصميم بدون مروحة |
|
مستوى الضوضاء |
0 ديبا |
|
استهلاك الطاقة |
10 واط كحد أقصى |
|
مدخلات الطاقة |
2 |
|
الجهد المدخل |
48-56VDC، مدخلات مزدوجة زائدة |
|
معيار POE |
طاقة الخروج PoE الفردية: 15.4W/30W ((الميناء 1 ~ 8) ، 240W أقصى ميزانية POE |
|
المرفق |
1 كتلة نهاية قابلة للإزالة ذات 6 جهات اتصال الدبوس 1/2 للطاقة 1، الدبوس 3/4 للطاقة 2، الدبوس 5/6 للإنذار خطأ |
|
الحماية |
حماية التيار الزائد، حماية القطبية العكسية |
|
السلامة |
IEC/EN 62368-1 |
|
إم إيه |
EN55032 الفئة A، CISPR 32 FCC الجزء 15B الفئة A |
|
النظام الاقتصادي |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (موجة) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
الصدمة |
IEC 60068-2-27 |
|
سقوط حر |
IEC 60068-2-32 |
|
الاهتزاز |
IEC 60068-2-6 |
|
البيئة |
RoHS |
|
الضمان |
3 سنوات |
ميزات البرنامج
|
خصائص الإدارة |
|
|
بروتوكولات الإعفاء |
دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط |
|
دعم البث المتعدد |
دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP،802.1Q |
|
VLAN |
دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج |
|
إدارة الوقت |
SNTP |
|
QOS |
إعادة التوجيه القائمة على التدفق الحد من المعدل القائم على التدفق تصفية الحزم القائمة على التدفق 8* output queues of each port 802.1p/DSCP priority mapping تمثيل أولويات البوابات Diff-Serv QoS، علامة أولوية خوارزمية جدولة الطابور (SP، WRR، SP+WRR) |
|
الـ ACL |
البوابة القائمة على إصدار ACL ACL على أساس الميناء و VLAN L2 إلى L4 تصفية الحزم، تطابق أول 80 بايت رسالة. يوفر ACL على أساس MAC، عنوان MAC المقصود، مصدر IP، IP المقصود، نوع بروتوكول IP، TCP/UDP Port، TCP/UDP Port Range، و VLAN، الخ |
|
التشخيص والصيانة |
دعم مرايا الموانئ، سيسلوغ، بينغ |
|
وظيفة الإدارة |
دعم CLI،WEB،SNMPv1/v2/v3،خادم Telnet للإدارة،EEE،LLDP،خادم DHCP/عميل ((IPv4/IPv6) ،سحابة/MQTT |
|
إدارة الإنذار |
دعم 1 طريق إرسال إنتاج إنذار، RMON، TRAP |
|
الأمن |
حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 دعم DHCP Snooping، الخيار 82،802.1X الوصول الأمني، دعم إدارة التسلسل الهرمي للمستخدم، قائمة تحكم وصول ACL، دعم DDOS،تصفية / ربط MAC القائم على الموانئ،ثقوب MAC السوداء،حماية مصدر IP،عزل الموانئ،حد سرعة رسالة ARP |
|
خصائص الطبقة 2+ |
إدارة IPv4/IPv6، الطريق الثابت |

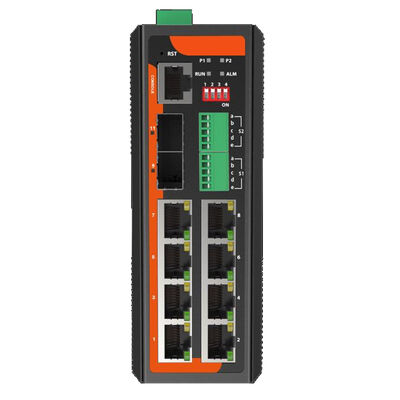

مؤشر LED
|
مصباح LED |
الدولة |
الوصف |
|
PWR (P1&P2) |
على |
يتم توفير الطاقة |
|
أطفئ |
لا يتم توفير الطاقة |
|
|
تشغيل |
يرمش |
النظام يعمل بشكل جيد |
|
الرابط/ ACT (1-10) |
على |
وصلة الميناء نشطة |
|
يرمش |
البيانات المرسلة |
|
|
أطفئ |
اتصال الميناء غير نشط |
|
|
ALM |
على |
لديه معلومات عن الإنذار |
|
أطفئ |
لا توجد معلومات عن الإنذار |
DIP
|
مفتاح DIP |
الدولة |
الوصف |
|
# 1 |
على |
تم تعطيل RSTP |
|
أطفئ |
تمكين RSTP ((المعيار الافتراضي) |
|
|
# 2 |
على |
تم تمكين VLAN |
|
أطفئ |
إيقاف تشغيل منفذ VLAN ((المقصود) |
|
|
# 3 |
على |
منفذ SFP هو 100M |
|
أطفئ |
منفذ SFP 100/1000M ((المعيار الافتراضي) |
|
|
رقم 4 |
|
الاحتياطي الوظيفي |
ملاحظة:
1يتحول RSTP إلى وضع ON، مما يشير إلى أن RSTP في حالة معطلة.
2. تتحول VLAN إلى وضع ON ، مما يشير إلى تمكين VLAN. يمكن لجميع منافذ LAN التواصل مع وصلات SFP فقط عندما يتم تمكين هذا الخيار.
3لتفعيل وظيفة DIP Switch أثناء تشغيل مفتاح Ethernet ، هناك حاجة لإعادة تشغيل مفتاح Ethernet بعد ضبط مفتاح DIP.
التطبيق
1أنظمة الأتمتة والتحكم الصناعية
مثالية لربط PLCs القائمة على السلسلة ، HMI ، والتحكمات إلى Ethernet والألياف الشوكية في المصانع ومصانع المعالجة.
2الطاقة والطاقة وشبكات SCADA
يتيح المراقبة عن بعد والتحكم في العدادات، RTUs، والمحطات الفرعية مع الايثنر آمنة ودمج البيانات المتسلسلة.
3النقل والبنية التحتية
مناسبة لأنظمة المرور، وإشارات السكك الحديدية، وخزانات جانب الطريق التي تتطلب أجهزة PoE والاتصالات المتسلسلة.
4النفط والغاز والمياه والمرافق
حل موثوق به للبيئات القاسية حيث يجب أن تتعايش المعدات المتسلسلة القديمة مع شبكات IP الحديثة.
5إنضمام إنترنت الأشياء الصناعي والحافة
يربط الأجهزة الميدانية التقليدية بمنصات إنترنت الأشياء باستخدام إيثيرنت والألياف والبروتوكولات الصناعية الموحدة.
