أوليكوم L2 مدير الصناعية PoE التبديل 4 منفذ
|
اسم المنتج |
10/100/1000Mbps مدير صناعي PoE Fiber Switch ((2F + 4TP) |
|
رقم الطراز |
IM-FP244GW |
|
الميناء |
2*100/1000/2500Mpbs منافذ SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 4*10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
|
البروتوكول |
إيه إي إي 8023 الـ IEEE802.3U الـ IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP إصدار إصدار إصدار إصدار إصدار1344 IEEE802.1Q IEEE802.1X IEEE802.3ad الـ IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az الـ IEEE802.3af الـ IEEE802.3at |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 18Gbps ((غير الازدحام المروري) معدل الإرسال: 13.392Mpps حجم الـ DRAM: 128M حجم الفلاش: 16M رقم تعريف الريف: 4096 حجم جدول عناوين MAC: 8K الإطار الكبير: 9.6 كيلوبايت |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
البرتقالي: الرابط/ ACT الأخضر: 1000M سرعة الشبكة ((من عند 100Mb/s)
الألياف: FX1/FX2 |
|
إمدادات الطاقة |

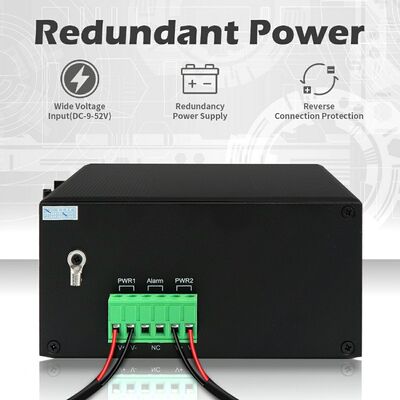

الجهد المدخل: 48 فولت ((ماكس 52 فولت) الجهد الخارجي PoE: 48V طاقة الخروج PoE الفردية: 30W ((الميناء 1 ~ 4) الحد الأقصى للميزانية: 120W الاتصال العكسي: الدعم |
|
سلك PoE |
PoE af/at: 1/2 ((V+) ، 3/6 ((V-) |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 البعد: 158*115*60ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.75 كجم/0.9 كجم ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
التطبيقات
1أنظمة المراقبة والأمن الخاصة بالملكية الفكرية
تعمل وتربط كاميرات IP وأجهزة الوصول في المدن والحرم الجامعي والمصانع والبيئات الخارجية.
2شبكات الأتمتة والتحكم الصناعية
مناسبة لأتمتة المصانع ، ومراقبة العمليات ، وشبكات الآلات حيث هناك حاجة إلى PoE المستقر والرصاصات الصناعية.
3النقل والبنية التحتية
مثالية لمراقبة حركة المرور، وأنظمة السكك الحديدية، وخزانات جانب الطريق التي تتطلب تصميماً صلباً وتكرارية شبكة موثوقة.
4شبكات الطاقة والمرافق
يدعم المحطات الفرعية ومزارع الرياح وأنظمة مراقبة المرافق مع اتصالات إيثيرنث آمنة ومدارة.
5المدن الذكية والتنفيذات الخارجية
بصمة صغيرة والحماية الصناعية تجعلها خيارًا قويًا للإضاءة الذكية والمسار الخلفي اللاسلكي وتثبيتات حافة إنترنت الأشياء.
نظرة عامة
أوليكوم IM-FP244GW هو مبدل مصنّع ضيق يُدار بواسطة الألياف PoE المصمّم للشبكات الصناعية على مستوى الحافة التي تتطلب توصيل طاقة موثوق بها، وربطات صعودية مرنة بالألياف،وإدارة الشبكة المتقدمة.
يحتوي على 4 منفذات Gigabit PoE Ethernet و 2 منفذات SFP متعددة المعدلات تدعم ما يصل إلى 2.5Gbps ، مما يتيح اتصالًا مستقرًا لكاميرات IP ونقاط الوصول اللاسلكية ،وأجهزة إيثيرنت الصناعية بينما تمدد شبكة الوصول من خلال الألياف.
مصممة لبيئات قاسية، يعمل IM-FP244GW على نطاق واسع من درجات الحرارة من -40°C إلى +75°C،ويدعم كل من DIN-السكك الحديدية وتركيب الجدارمع إدارة الطبقة الثانية الكاملة ومراقبة PoE ، فهي مثالية للتشغيلات الأوتوماتيكية الصناعية والنقل والبنية التحتية الخارجية.
البعد
الأسئلة الشائعة
1على أي رقاقة تستند؟
أوليكوم: فيتس
2هل يمكنني تخصيصها؟
(أوليكوم)
نحن ندعم خدمات OEM مثل الشعار واسم النموذج والملصق وقناع PVC وأجزاء المنتج ((مجموعة التثبيت، كتلة محطة الطاقة الخ)
3هل يمكنني توصيله بأجهزة 10/100M؟
(أوليكوم)
بالنسبة لموانئ LAN ، فهي 10/100/1000M الاستشعار التلقائي
بالنسبة لموانئ الألياف، يرجى تكوين سرعة 100Mbps عبر واجهة العرض المتحركة أو CLI
4هل يمكنني إيقاف وظيفة PoE لبعض الموانئ عند الضرورة؟
ج: نعم
جميع المفاتيح المدارة PoE في هذه السلسلة تدعم إدارة PoE
الرجاء فقط تعيين حالة PoE عبر واجهة العرض المتحركة أو CLI
5هل تقومين بـ (سكد) و (كيد) ؟
ج: نعم
كمصنع، لقد تعاملت مع هذا مرات عديدة.
