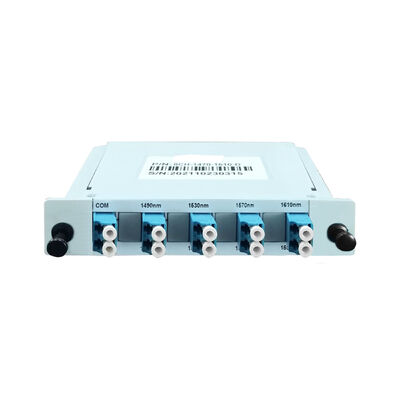

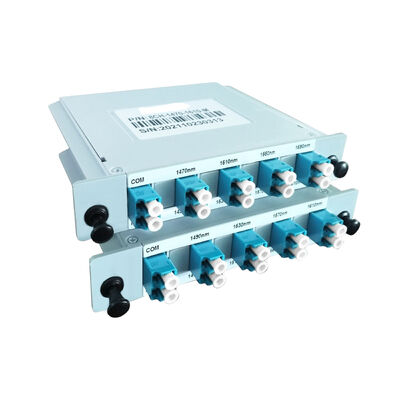

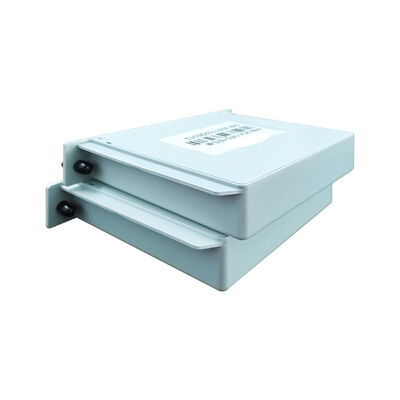

أوليكوم الفايبر الضوئي السلبي Mux DeMux CWDM وحدات
البيانات التقنية
| البند | الوحدة | المعلمات | ملاحظة |
| نطاق طول الموجة | nm | 1260-1620 | |
| طول الموجة المركزي | nm | 1271~1371/1471~1571 | |
| عدد القنوات | ch | 12 | |
| عرض النطاق الترددي للإرسال | nm | ≥+/-70 | |
| مسطحة ناقل الحركة | ديسيبل | ≤0.3 | |
| فقدان القناة | ديسيبل | ≤3.8 | زوج ≤ 4.5 |
| عزل القناة المجاورة | ديسيبل | ≥30 | |
| عزل القناة غير المجاورة | ديسيبل | ≥45 |
نظرة عامة
إن WDM السلبي من النوع Plug هو حل نقل CWDM مضغوط وفعال من حيث التكلفة مصمم لتطبيقات شبكة الهاتف المحمول.
من خلال تعدد الإشارات الضوئية المتعددة لأطوال موجة مختلفة على ألياف واحدة وإزالة تعددها في الطرف البعيد، فإنه يقلل بشكل كبير من استخدام الألياف بين BBU و RRU،مما يجعلها مثالية لنشر محطة قاعدة كثيفة.
باعتبارها جهازًا سلبيًا بالكامل ، لا تتطلب وحدة WDM هذه طاقة خارجية ، مما يوفر موثوقية عالية وتكلفة تشغيل منخفضة وصيانة مبسطة.تصميمه النوع القابس يسمح التثبيت السريع والتوسيع بسهولة، مما يجعلها حلًا مقبولًا على نطاق واسع في بناء محطة قاعدة 4G و 5G.
التطبيقات
1محطة قاعدة 4G LTE Fronthaul
يقلل من استهلاك الألياف وتكلفة النشر بين BBU و RRU مع الحفاظ على نقل إشارة موثوق به.
2محطة قاعدة 5G
مثالية لمواقع 5G عالية الكثافة حيث يتطلب طول موجات متعددة على موارد الألياف المحدودة.
3توسيع وتحديث شبكة الهاتف المحمول
يسمح بتوسيع السعة السريعة دون وضع ألياف جديدة، مما يدعم تطور شبكة سلس.
4تحسين موارد الألياف
مناسبة لمشغلي الاتصالات ومتكاملي الأنظمة الذين يهدفون إلى تعظيم استغلال الألياف في شبكات الوصول والجبهة.
5. مواقع الاتصالات المدمجة والحافة
مناسبة للمحطات الأساسية على السطح والعصا المثبتة والحوائط المعتمدة حيث المساحة والطاقة محدودة.
