مفتاح PoE CCTV صناعي بـ 8 منافذ من Olycom
2. البيانات الفنية
|
اسم المنتج |
مفتاح ألياف PoE صناعي 10/100/1000 ميجابت في الثانية (2F+6TP) |
|
رقم الموديل |
IM-FP266GE |
|
المنفذ |
2x1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 6x10/100/1000M UTP RJ45(دعم الاستشعار التلقائي MDI/MDIX) 1x6-PIN Power Terminal Block |
|
البروتوكول |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) IEEE 802.3af 15.4W(PoE) IEEE 802.3at 30W(PoE+) |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 18 جيجابت في الثانية (بدون ازدحام حركة المرور) معدل إعادة التوجيه: 11.904Mmps MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
|
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
Fiber: FX1, FX2 On: الإرسال طبيعي Off: الإرسال ليس طبيعيًا (وحدة بصرية معيبة أو منفصلة)
نحاسي برتقالي: مؤشر PoE On: PoE يعمل Off: PoE لا يعمل أو هذا جهاز غير PoE
نحاسي أخضر: مؤشر السرعة On: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال Off: غير متصل أو سرعة العمل 10/100 ميجابت في الثانية |
|
استهلاك الطاقة |
التحميل الكامل بدون PoE ≤5W |
|
مزود الطاقة |
جهد إدخال مزود طاقة PoE: 48 فولت (حد أقصى 52 فولت) طاقة خرج مزود طاقة PoE واحد: 30 واط (المنفذ 1~6) جهد خرج PoE: 48 فولت الاتصال العكسي: دعم |
|
أسلاك PoE |
1/2 (V+), 3/6 (V-) |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية رطوبة التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
|
المعايير الصناعية |
ESD: IEC61000-4-2, ±15KV air, ±6KV contact EFT: IEC61000-4-4, General ±6KV Surge: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
الغطاء: غلاف معدني مموج، مستوى IP40 الأبعاد: 158*115*60 مم طريقة التركيب: تركيب قضبان Din/الجدار الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
3. نظرة عامة
Olycom IM-FP266GE هو مفتاح ألياف PoE جيجابت من الدرجة الصناعية مصمم للبيئات التي تتطلب موثوقية عالية، واتصال ألياف لمسافات طويلة، وتوصيل طاقة PoE مستقر.
بفضل 6 منافذ إيثرنت جيجابت PoE و 2 وصلات ربط ألياف SFP جيجابت، فإنه يوفر بنية شبكة مرنة لتشغيل وتوصيل كاميرات IP ونقاط الوصول اللاسلكية وأجهزة إيثرنت الصناعية عبر المواقع الخارجية والصناعية القاسية.
تم تصميم IM-FP266GE بهيكل معدني مموج IP40 قوي، ونطاق درجة حرارة تشغيل واسع من -40 درجة مئوية إلى +75 درجة مئوية، وحماية EMC على المستوى الصناعي، مما يضمن التشغيل المستمر والمستقر في أنظمة التشغيل الآلي وشبكات النقل والبنية التحتية الهامة.
4. التطبيق

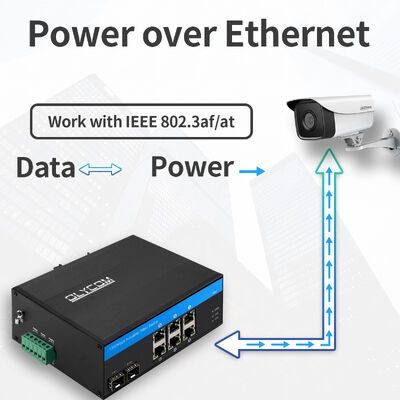

أنظمة المراقبة والأمن عبر بروتوكول الإنترنت
مثالي لتشغيل وتوصيل كاميرات IP الصناعية والخارجية في المدن الذكية والمصانع والحرم الجامعي ومراكز النقل.
شبكات التشغيل الآلي الصناعي
اتصال إيثرنت و PoE موثوق به لأجهزة PLC وأجهزة الاستشعار وأجهزة التحكم والأجهزة الميدانية في أنظمة التصنيع والتحكم في العمليات.
النقل والتحكم في حركة المرور
مناسب لخزائن جانب الطريق وأنظمة السكك الحديدية وشبكات مراقبة حركة المرور التي تتطلب PoE ووصلات ألياف قوية.
البنية التحتية للطاقة والمرافق
يدعم محطات الطاقة الفرعية ومزارع الرياح وأنظمة مراقبة المرافق حيث تكون الألياف لمسافات طويلة و PoE المستقر ضرورية.
عمليات النشر الخارجية والبيئات القاسية
مصمم لدرجات الحرارة القصوى والضوضاء الكهربائية والاهتزازات، مما يجعله مثاليًا للتركيبات الصناعية عن بعد والخارجية.
معلومات صندوق الشحن
حجم المنتج: 15.8*11.5*6 سم
حجم الصندوق الداخلي: 25.3*20.8*8 سم
وزن المنتج: 0.75 كجم
وزن التعبئة: 0.9 كجم
حجم الصندوق الرئيسي: 55.5*40*41 سم
كمية التعبئة: 20 قطعة
وزن التعبئة: 20 كجم
5. الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
مزود طاقة DIN صناعي |
|
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V إلى DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V إلى DC48V10A, -40℃～70℃ |
6. الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (مجموعة التركيب، كتلة طرفية الطاقة، إلخ.)
3، هل هو مُدار؟
Olycom: لا
إنه مجرد توصيل وتشغيل بسيط، ولكن لدينا نموذج مُدار (IM-FP266GM)
4. هل لديك أي شهادة؟
نعم، شركتنا حاصلة على شهادة ISO9001.
لدينا شهادات CE/FCC/RoHS/E-mark/CCC لطرازاتنا.
5. هل تدعم OEM&ODM؟
نعم، هذه هي ميزتنا التنافسية.
