مفتاح إيثرنت جيجابت مُحسّن بـ 8 منافذ من Olycom
1. الميزات الرئيسية
تكوين المنفذ المتنوع
2x منفذ ألياف SFP بسرعة 1000 ميجابت في الثانية (يدعم ألياف SM/MM مع إرسال 500 متر - 120 كيلومتر) + 6x منافذ RJ45 ذات استشعار تلقائي بسرعة 10/100/1000 ميجابت في الثانية، مما يتيح اتصالًا مرنًا من الألياف إلى UTP لأجهزة صناعية متنوعة
متانة بيئية قوية
حماية من اندفاع التيار الكهربائي للإيثرنت بقوة 6 كيلو فولت وتصنيف IP40، مما يحمي من التداخل الكهربائي والغبار والظروف الخارجية القاسية للتشغيل المستمر

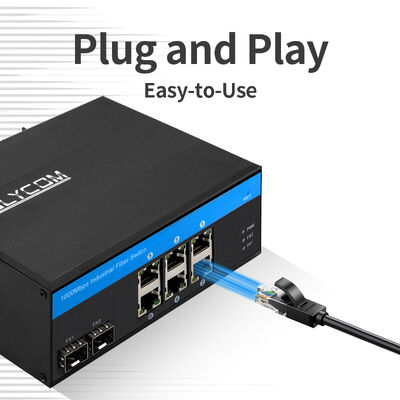

توافق سلس للتوصيل والتشغيل
يدعم Auto MDI/MDIX، مما يلغي الحاجة إلى كابلات متقاطعة ويضمن اتصالًا خاليًا من المتاعب مع أجهزة الشبكة المختلفة
التحكم القياسي في التدفق
وضع مزدوج كامل متوافق مع IEEE 802.3x ووضع نصف مزدوج مع معيار الضغط الخلفي، مما يمنع فقدان البيانات أثناء عمليات الإرسال ذات حركة المرور العالية
معالجة بيانات فعالة
آلية تبديل التخزين وإعادة التوجيه، وعرض نطاق نظام غير محظور 14 جيجابت في الثانية، ومعدل إعادة توجيه 10.416 ميجابت في الثانية، وجدول عناوين MAC بحجم 4K، ومخزن مؤقت للحزم بحجم 1.75 ميجابايت لتدفق بيانات سلس ومنخفض الكمون

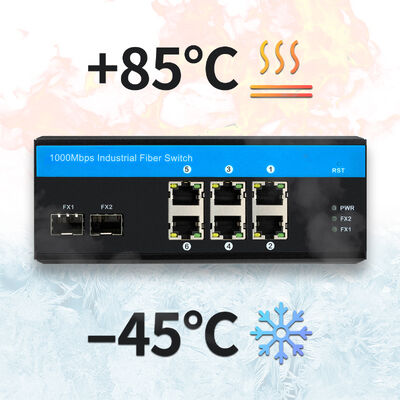

مرونة في درجات الحرارة القصوى
يعمل في درجة حرارة تشغيل -40 درجة مئوية إلى 75 درجة مئوية ودرجة حرارة تخزين -40 درجة مئوية إلى 85 درجة مئوية، ويتكيف مع البرودة الشديدة والحرارة وتقلبات درجة الحرارة في البيئات الصناعية
قدرة قوية على التكيف مع الطاقة
مدخل طاقة مزدوج واسع DC 12-52V مع حماية من التوصيل العكسي واستهلاك طاقة بدون حمل يبلغ 5 واط، مما يحقق التوازن بين الاستقرار وكفاءة الطاقة والحماية من أخطاء الأسلاك
الامتثال للمعايير الصناعية
يفي بمتطلبات EMC الصناعية، ومعايير FCC/CE، وشهادات EN 50121-4 (حركة المرور بالسكك الحديدية) / NEMA-TS2 (التحكم في حركة المرور)؛ مقاوم للاهتزاز والصدمات والسقوط الحر وفقًا لسلسلة IEC 60068
تركيب مرن
غلاف معدني مضلع مضغوط (158x115x60 ملم) مع خيارات تركيب على سكة Din/الحائط، يناسب خزائن التحكم الضيقة والتركيبات الصناعية عن بعد.
2. البيانات الفنية
|
اسم المنتج |
مفتاح ألياف صناعي بسرعة 10/100/1000 ميجابت في الثانية (2F+6TP) |
|
رقم الموديل |
IM-FS260GE |
|
المنفذ |
1x منافذ SFP بسرعة 1000 ميجابت في الثانية SM: 1310 نانومتر/1550 نانومتر، 20 كيلومتر 1490 نانومتر/1550 نانومتر، 40~120 كيلومتر MM: 1310 نانومتر، 2 كيلومتر؛ 850 نانومتر، 500 متر 6x10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه عرض نطاق النظام: 16 جيجابت في الثانية (بدون ازدحام مروري) معدل إعادة التوجيه: 11.904 ميجابت في الثانية MAC: 4K حجم المخزن المؤقت للحزم: 1.75 ميجابايت |
|
وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كيلومتر، 40 كيلومتر، 60 كيلومتر، 80 كيلومتر، 100 كيلومتر |
|
مصابيح LED |
الطاقة، الشبكة، الألياف |
|
مزود الطاقة |
جهد الإدخال: DC 12-52V الطاقة بدون حمل: 5 واط التوصيل العكسي: مدعوم |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية إلى 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية الرطوبة التشغيلية: 10% إلى 90%، غير متكثفة رطوبة التخزين: 10% إلى 95%، غير متكثفة |
|
المعايير الصناعية |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A، EN 55022 الفئة A EMS: EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3، EN 61000-4-4 (EFT) المستوى 3، EN 61000-4-5 (Surge) المستوى 3، EN 61000-4-6 (CS) المستوى 3، EN 61000-4-8 التحكم في حركة المرور: NEMA-TS2 الاهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32 الصدمة: IEC 60068-2-27 حركة المرور بالسكك الحديدية: EN 50121-4 |
|
السلامة |
علامة CE، تجارية CE/LVD EN60950 |
|
المعلومات الميكانيكية |
الغلاف: غلاف معدني مضلع فئة السلامة: IP40 الأبعاد: 158 × 115 × 60 ملم طريقة التركيب: تركيب على سكة Din/الحائط |
|
الضمان |
الاستبدال خلال سنة واحدة؛ 3 سنوات إصلاح |
3. نظرة عامة
Olycom IM-FS260GE هو مفتاح ألياف صناعي قوي بسرعة 10/100/1000 ميجابت في الثانية مصمم للتشغيل الموثوق به في البيئات القاسية.
يتميز بـ 2 × منفذ ألياف SFP بسرعة 1000 ميجابت في الثانية و 6 × منافذ RJ45 ذات استشعار تلقائي بسرعة 10/100/1000 ميجابت في الثانية، وهو يدعم كلاً من الألياف أحادية الوضع (SM) ومتعددة الأوضاع (MM) مع مسافات إرسال تتراوح من 500 متر إلى 120 كيلومتر، بالإضافة إلى اتصالات الزوج الملتوي حتى 100 متر.
تم تصميمه لتلبية المتطلبات الصناعية، ويعمل ضمن نطاق درجة حرارة واسع من -40 درجة مئوية إلى 75 درجة مئوية، ويقبل مدخل طاقة مزدوج بجهد واسع DC 12-52V (مع حماية من التوصيل العكسي)، ويتميز بتصنيف حماية IP40.
متوافق مع FCC و CE والعديد من المعايير الصناعية (مثل EMC و NEMA-TS2 و EN 50121-4)، يعتمد المفتاح غلافًا معدنيًا مضلعًا ويدعم تركيب سكة Din/الحائط، مما يضمن أداءً مستمرًا ومستقرًا لأنظمة التشغيل الآلي.
4. التطبيق
مثالي للسيناريوهات الصناعية الحرجة، يستخدم IM-FS260GE على نطاق واسع عبر قطاعات تشمل النقل والطاقة الكهربائية والتعدين وتعدين الفحم والبتروكيماويات ومعالجة المياه.
إنه بمثابة مكون شبكات رئيسي لمعدات التحكم الصناعية ومعدات التخزين وأجهزة العرض وأنظمة محولات الألياف الصناعية.
إن قدرته على تحمل درجات الحرارة القصوى وتقلبات الجهد والعوامل البيئية القاسية تجعله مناسبًا لتوصيل الأجهزة في خطوط الإنتاج الآلية وأنظمة المراقبة عن بعد ومشاريع البنية التحتية حيث تكون الموثوقية والمتانة أمرًا بالغ الأهمية.
سواء تم نشره في مناجم الفحم تحت الأرض أو محطات الطاقة الخارجية أو مصانع البتروكيماويات، يضمن مفتاح الشبكة هذا اتصالات بيانات مستقرة لدعم التشغيل السلس للأنظمة الصناعية.
5. الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310 نانومتر) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
|
مزود طاقة DIN صناعي |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A، -30 درجة مئوية إلى 70 درجة مئوية |
|
IM-DAC220/DC24V1A |
AC220V إلى DC24V1A، -30 درجة مئوية إلى 70 درجة مئوية |
