مفتاح شبكة LAN مُدار من الطبقة الثانية (L2) بـ 8 منافذ من الألياف الضوئية بسرعة 2.5 جيجا من Olycom
الميزات الرئيسية
1. تكوين منافذ متعدد الاستخدامات: 4 منافذ ألياف ضوئية SFP بسرعة 2.5 جيجابت في الثانية (متوافقة مع SM/MM، إرسال 500 متر - 120 كيلومترًا) + 4 منافذ UTP RJ45 بسرعة 10/100/1000 ميجابت في الثانية (استشعار تلقائي MDI/MDIX)، مما يتيح التكامل السلس لشبكات الألياف والنحاس للأجهزة الصناعية.
2. دعم متقدم للحلقة والشجرة الممتدة: متوافق مع بروتوكولات ITU-T G.8032 Ethernet Protection Ring (EPR) و IEEE 802.1d STP/802.1w RSTP/802.1s MSTP، مما يضمن استعادة الشبكة السريعة (مثالي لتكوينات شبكة الحلقة) ومنع الحلقات للتطبيقات الهامة.
3. معالجة بيانات عالية الكفاءة: يعتمد وضع الإرسال والتخزين وإعادة التوجيه مع تأخير إعادة توجيه يقل عن 10 ميكروثانية، وعرض نطاق ترددي للنظام غير محظور يبلغ 28 جيجابت في الثانية، ومعدل إعادة توجيه يبلغ 20.83 مليون حزمة في الثانية، وجدول عناوين MAC بسعة 8 آلاف عنوان، ومعرفات VLAN بسعة 4096، ومخزن مؤقت للحزم بسعة 4 ميجابايت - يدعم إطارات جامبو تصل إلى 9.6 كيلوبايت لإرسال بيانات كبيرة بسلاسة.4. القدرة على التكيف البيئي القوي: غلاف معدني مضلع مع حماية من الغبار IP40، وحماية من الاندفاع الكهربائي 6 كيلو فولت (IEC 61000-4-5: تفاضلي ±2 كيلو فولت، مشترك ±6 كيلو فولت)، ومقاومة لـ ESD (هواء ±15 كيلو فولت، تلامس ±6 كيلو فولت) و EFT (±6 كيلو فولت). يعمل في درجة حرارة تشغيل -40 درجة مئوية ~ 75 درجة مئوية ودرجة حرارة تخزين -40 درجة مئوية ~ 85 درجة مئوية، مع رطوبة غير متكاثفة بنسبة 10% ~ 95% - قابلة للتكيف مع البيئات الخارجية والصناعية القاسية.
5. إدارة شبكة شاملة: يدعم واجهة المستخدم الرسومية على الويب، وواجهة سطر الأوامر (CLI) المشابهة لـ Cisco®، و SNMP v1/v2c/v3، و Telnet للتكوين البديهي. يتميز بتشخيص الكابلات (تحديد نقطة العطل)، و IEEE 802.3az Energy Efficient Ethernet (EEE) لتحسين الطاقة، ووظائف الشبكة المتقدمة بما في ذلك VLAN (802.1q)، وتجميع الارتباطات الديناميكية/الثابتة (LACP)، و QoS، وقمع العواصف.
6. أمان وموثوقية قويان: مزود بآليات أمان متعددة - مصادقة IEEE 802.1X، و RADIUS، و ACL، و TACACS+، وتشفير HTTPS/SSL/SSH v2 - لحماية الوصول إلى الشبكة ونقل البيانات. يدعم ترقية البرنامج عبر TFTP/HTTP مع تكرار البرامج الثابتة، وعميل DHCP/ترحيل/تنصت، و RMON، و MIB II، والتوافق مع IPv6 لإثبات المستقبل.
7. تركيب وامتثال مرنان: يدعم تركيب Din-rail أو Wall، بأبعاد مدمجة تبلغ 15811560 مم (الوزن الصافي 0.75 كجم) لسهولة التكامل في خزائن التحكم الضيقة. يتوافق مع شهادات CE-EMC (EN 55032/55035)، و CE-LVD (EN IEC 62368-1)، و FCC (47 CFR Part 15 Subpart B Class B)، مما يلبي المعايير الصناعية الصارمة.
8. اتصال لمسافات طويلة: تدعم منافذ الألياف مسافات إرسال تصل إلى 120 كيلومترًا (الوضع الأحادي)، بينما تعمل منافذ RJ45 مع كابلات CAT3/CAT4/CAT5 (10BASE-T) و CAT5+ (100/1000BASE-TX) لمسافة تصل إلى 100 متر - مناسبة لعمليات النشر الصناعية واسعة النطاق.
البيانات الفنية
اسم المنتج
|
مفتاح ألياف صناعية مُدار بسرعة 10/100/1000 ميجابت في الثانية (4F+4TP) |
رقم الموديل |
|
IM-FS440GW |
المنفذ |
|
4*100/1000/2500 ميجابت في الثانية منافذ SFP |
SM: 1310 نانومتر/1550 نانومتر، 20 كيلومترًا؛ 1490 نانومتر/1550 نانومتر، 40~120 كيلومترًا MM: 1310 نانومتر، 2 كيلومتر؛ 850 نانومتر، 500 متر 4*10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) البروتوكول |
|
IEEE 802.3 |
IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az ميزات التبديل |
|
وضع الإرسال: التخزين وإعادة التوجيه |
تأخير إعادة التوجيه: <10usعرض النطاق الترددي للنظام: 26 جيجابت في الثانية (بدون ازدحام مروري) حجم DRAM: 128 ميجابايت حجم Flash: 16 ميجابايت حجم المخزن المؤقت للحزم: 4 ميجابايت حجم جدول عناوين MAC: 8 آلاف إطار جامبو: 9.6 كيلوبايت وسائط الشبكة |
|
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) |
100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) مؤشرات LED |
|
الطاقة، الشبكة، الألياف |
PWR: الطاقة برتقالي: Link/ACT
أخضر: سرعة الشبكة 1000 ميجابت في الثانية (إيقاف التشغيل عندما تكون 100 ميجابت في الثانية) الألياف: FX1/FX2/FX3/FX4
مزود الطاقة |
|
إدخال DC12V~DC52V الزائد عن الحاجة، عادةً DC12V/DC24V/DC48V |
الاتصال العكسي: الدعم استهلاك الطاقة |
|
التحميل الكامل ≤5 واط |
البيئة |
|
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية |
درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية رطوبة التشغيل: 10% ~ 90%، غير متكاثفة رطوبة التخزين: 10% ~ 95%، غير متكاثفة المعايير الصناعية |
|
ESD: IEC61000-4-2، هواء ±15 كيلو فولت، تلامس ±6 كيلو فولت |
EFT: IEC61000-4-4، عام ±6 كيلو فولت الاندفاع الكهربائي: IEC61000-4-5، تفاضلي ±2 كيلو فولت، مشترك ±6 كيلو فولت الشهادة |
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 |
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 المعلومات الميكانيكية |
|
الغلاف: غلاف معدني مضلع، مستوى IP40 |
الأبعاد: 158*115*60 مم طريقة التركيب: Din-rail/Wall mounting الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) الضمان |
|
3 سنوات، دعم فني مدى الحياة |
نظرة عامة |
Olycom IM-FS440GW هو مفتاح إيثرنت صناعي مُدار من الطبقة الثانية (L2+) مصمم لتوفير اتصال شبكة مستقر وموثوق به في البيئات الصناعية القاسية.
يتميز بـ 4 منافذ ألياف SFP بسرعة 100/1000/2500 ميجابت في الثانية (تدعم الألياف أحادية الوضع/متعددة الأوضاع مع مسافات إرسال من 500 متر إلى 120 كيلومترًا) و 4 منافذ UTP RJ45 بسرعة 10/100/1000 ميجابت في الثانية ذات استشعار تلقائي (متوافقة جميعها مع MDI/MDIX)، مما يوفر اتصالًا مرنًا من الألياف إلى النحاس لأجهزة صناعية متنوعة.

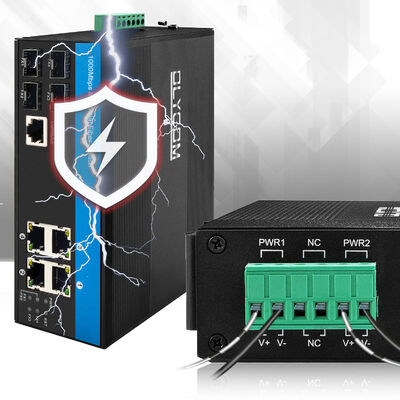

تم تصميمه لتحمل الظروف القاسية، ويعمل المفتاح ضمن نطاق درجة حرارة من -40 درجة مئوية إلى 75 درجة مئوية، ويتميز بتصنيف حماية IP40، ومجهز بحماية من اندفاع التيار الكهربائي 6 كيلو فولت - مما يلبي متطلبات الدرجة الصناعية EMC ويتوافق مع معايير FCC و CE.
بفضل عرض النطاق الترددي للنظام غير المحظور البالغ 28 جيجابت في الثانية ودعم بروتوكولات شبكة الحلقة المتقدمة، فإنه يضمن نقل البيانات بكفاءة واستعادة الأعطال بسرعة، مما يجعله الخيار الأمثل للبنية التحتية الصناعية الهامة وعمليات نشر الشبكات.
التطبيق
1. أنظمة التصنيع والتحكم
مصمم للعمل في قلب شبكات التحكم الصناعية، حيث يربط الجهاز معدات التشغيل الآلي مثل PLCs وأجهزة الاستشعار ووحدات التحكم، مما يتيح تبادل البيانات المستمر المطلوب للتحكم في الوقت الفعلي وتشخيص النظام ورؤية الإنتاج.
20 شبكة الطرق والسكك الحديدية والمرور
يتم نشره بشكل شائع في البنية التحتية للنقل، بما في ذلك خزائن التحكم في حركة المرور وأنظمة اتصالات السكك الحديدية. تضمن الشبكات القائمة على الحلقة مع آليات الاسترداد السريع بقاء مسارات البيانات متاحة حتى عند حدوث أعطال في الارتباط.
3. الشبكات الخاصة والشبكات ذات المستوى الناقل المدعومة بالألياف
مدمجة في العمود الفقري البصري والشبكات الخاصة ذات النطاق العريض حيث يكون اتصال الألياف ضروريًا. تسمح واجهات SFP عالية السرعة بالإرسال الفعال لكميات كبيرة من البيانات عبر مسافات ممتدة بين عقد الشبكة الموزعة.
4. الأصول الموزعة والعمليات عن بعد
يدعم المواقع الصناعية المنتشرة عبر مناطق جغرافية واسعة، مثل مرافق المياه ومرافق التعدين والبنية التحتية للطاقة. يبسط الاتصال الموثوق به جنبًا إلى جنب مع إمكانات الإدارة عن بعد الإشراف على النظام ويقلل من جهود الصيانة في الموقع.
5. منشآت المراقبة والأمن الخارجية
يتم نشره داخل حاويات خارجية لدعم كاميرات IP ونقاط الوصول اللاسلكية وأجهزة استشعار الأمان. تتيح الحماية المضمنة ضد الاندفاعات الكهربائية ودخول الغبار ودرجات الحرارة القصوى التشغيل المستمر في البيئات غير المراقبة.
6. شبكات المؤسسات والصناعية واسعة النطاق
يعمل كطبقة وصول أو تجميع مستقرة لحرم الجامعات والمراكز اللوجستية والمتنزهات الصناعية. يدعم تقسيم الشبكة وتحديد أولويات حركة المرور، مما يسمح للخدمات المتنوعة بالعمل بكفاءة على شبكة صناعية مشتركة.
الأسئلة الشائعة
1. هل من الممكن كتابة الملصق كما أريد؟
ج: نعم، يرجى فقط إرسال المحتوى والتنسيق، وسنقوم بطباعة عينة لتأكيدك.
عادةً ما يتم إرفاق الملصق باللوحة الجانبية.

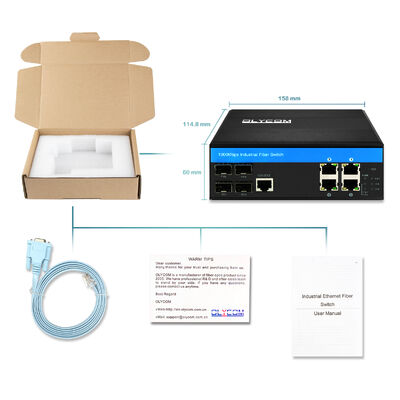

2. ما هي قائمة التعبئة؟
ج: يوجد جهاز ورغوة واقية ودليل مستخدم وبطاقة ضمان وكابل وحدة تحكم في الصندوق.
ولكن وحدات SFP ومصدر الطاقة غير مضمنة، يرجى شرائها منا بشكل منفصل.
3. كيف يمكنني الحصول على وحدة عينة للاختبار؟
ج: لدينا العديد من متاجر Amazon. يرجى البحث عن علامتنا التجارية Olycom أو أسماء الطرازات إذا كنت تعرفها.
أنت مرحب بك أيضًا للتحدث إلينا لإجراء عملية شراء قياسية.
4. هل تدعم مفاتيحك أي بروتوكولات حلقة؟
ج: نعم، تدعم مفاتيحنا STP/RSTP/MSTP و ERPS لتكوين الحلقة.
