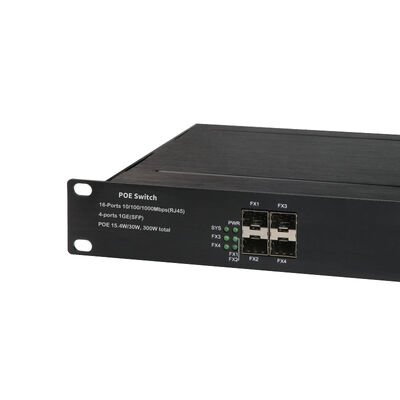

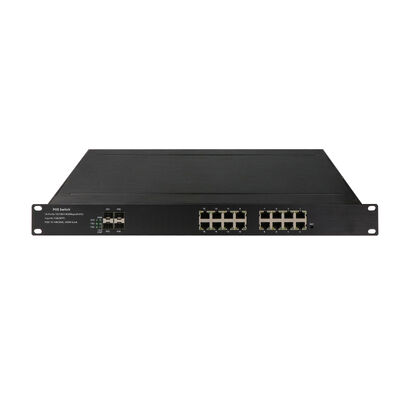

مفتاح إيثرنت PoE قوي غير مُدار بـ 16 منفذًا
|
اسم المنتج |
مفتاح ألياف PoE صناعي بسرعة 10/100/1000 ميجابت في الثانية (4F+16TP) |
|
رقم الموديل |
IM-FP041616GE |
|
المنفذ |
4 منافذ SFP بسرعة 1000 ميجابت في الثانية 16x10/100/1000M UTP RJ45 |
|
المعيار |
IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
|
معرف VLAN |
4096 |
|
إطار جامبو |
9.6 كيلو بايت |
|
حجم جدول عنوان MAC |
8K |
|
معيار PoE |
IEEE802.3af,at.(إجمالي 300 واط) |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه عرض النطاق الترددي للنظام: 48 جيجابت في الثانية (بدون ازدحام حركة المرور) |
|
وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف |
|
مزود الطاقة |
جهد الإدخال: 48-52 فولت جهد إدخال PoE: DC48V إدخال طاقة غير قطبي: دعم |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 85 درجة مئوية رطوبة التشغيل: 5% ~ 95%، غير متكثفة |
|
المعايير الصناعية |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A، EN 55022 الفئة A، EN61000-6-4- الانبعاثات للبيئة الصناعية EMS: EN61000-6-2-الحصانة للبيئة الصناعية، EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3، EN 61000-4-4 (EFT) المستوى 3، EN 61000-4-5 (زيادة التيار) المستوى 3، EN 61000-4-6 (CS) المستوى 3، EN 61000-4-8 التحكم في حركة المرور: NEMA-TS2، الاهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32، الصدمة: IEC 60068-2-27 حركة المرور على السكك الحديدية: EN 50121-4 |
|
معلومات ميكانيكية |
فئة السلامة: IP30 الأبعاد: 483 × 275 × 44.5 ملم |
|
الضمان |
الاستبدال خلال سنة واحدة؛ 5 سنوات إصلاح |
2. ما الذي يتصل به؟
توفر ستة عشر منفذًا من منافذ Gigabit Ethernet RJ45 وصولاً كثيفًا لأجهزة الحافة الصناعية.
يتفاوض كل منفذ نحاسي تلقائيًا على إعدادات السرعة والازدواج.
تتلقى الأجهزة المتصلة كلاً من اتصال الشبكة والطاقة الكهربائية من خلال كابل إيثرنت واحد.
تعمل أربعة منافذ ألياف Gigabit SFP على توسيع نطاق الشبكة إلى ما هو أبعد من حدود النحاس.
تتراوح مسافات إرسال الألياف من الروابط قصيرة المدى إلى ما يصل إلى 100 كيلومتر، اعتمادًا على الوحدة البصرية المستخدمة.
يدعم هذا المزيج تجميع الأجهزة المحلية مع اتصال الوصلة الصاعدة لمسافات طويلة.
3. كيف يتم توصيل الطاقة؟
يدمج المفتاح معايير IEEE 802.3af و IEEE 802.3at PoE.
يمكن لكل منفذ يدعم PoE توفير ما يصل إلى 30 واط من الطاقة.
تصل ميزانية طاقة النظام الإجمالية إلى 300 واط، مما يسمح بتوصيل الطاقة في وقت واحد إلى جميع منافذ إيثرنت الـ 16.
يتم توفير طاقة PoE مباشرة عبر كابلات إيثرنت من الفئة 5.
لا يلزم وجود محولات طاقة خارجية على جانب الجهاز.
هذا يقلل بشكل كبير من تعقيد التثبيت وتكلفة الأسلاك.
تشمل الأجهزة التي تعمل بالطاقة بشكل نموذجي كاميرات IP ونقاط الوصول اللاسلكية وهواتف VoIP ومحطات التحكم في الوصول.
4. كيف يتصرف على الشبكة؟
يعمل المفتاح في الوضع غير المُدار.
لا توجد واجهة سطر أوامر، ولا توجد واجهة ويب، ولا توجد ملفات تكوين.
سلوك إعادة توجيه الشبكة ثابت وحتمي.
يتم دعم منع الحلقة الأساسي من خلال STP و RSTP، مما يقلل من خطر عدم استقرار الشبكة.
يحد التنصت الأساسي على IGMP من فيض البث المتعدد غير الضروري في شبكات مراقبة الفيديو.
يسمح دعم IEEE 802.1Q VLAN بفصل حركة المرور البسيط دون تكوين سياسة متقدمة.
يضمن هذا استقرار الشبكة الأساسي مع الحفاظ على التشغيل المباشر.
5. كيف ينجو من البيئات الصناعية؟
تم تصميم الجهاز للتشغيل المستمر في الظروف القاسية.
إنه يعمل بشكل موثوق عبر نطاق درجة حرارة واسع من -40 درجة مئوية إلى +85 درجة مئوية.
تمتد تحمل الرطوبة من 5% إلى 95% (غير متكثفة).
يحمي الغلاف المعدني القوي المصنف IP30 المكونات الداخلية من الغبار والتأثير الميكانيكي.
أبعاد الغلاف (483 × 275 × 44.5 ملم) تناسب تركيبات الرفوف الصناعية القياسية.
6. كيف يتعامل مع الضغط الكهربائي؟
يستخدم المفتاح إدخال طاقة غير قطبي DC 48–52 فولت.
يعمل التصميم غير القطبي على تبسيط الأسلاك الميدانية وتقليل أخطاء التثبيت.
يلبي التصميم الداخلي المعايير الصناعية EMI و EMS، ويقاوم:
التفريغ الكهروستاتيكي
أحداث زيادة التيار و EFT
التداخل المشع والموصل
يضمن هذا التشغيل المستقر بالقرب من الآلات الثقيلة ومعدات الطاقة وأنظمة السكك الحديدية.
7. ما الذي لا يفعله (حسب التصميم)؟
لا يتطلب تكوين الشبكة.
لا يكشف عن واجهات الإدارة.
لا يعتمد على تحديثات البرامج للتشغيل اليومي.
لا يعتمد على وحدات التحكم المركزية.
هذا التقييد المتعمد يحسن القدرة على التنبؤ والموثوقية والاستقرار على المدى الطويل.
8. أين يناسب بشكل أفضل؟
8.1: مجموعات أجهزة PoE الثابتة
مثالي للمواقع التي يظل فيها عدد الأجهزة والطوبولوجيا مستقرة بمرور الوقت.
تشمل الأمثلة الشائعة مجموعات الكاميرات ونقاط التحكم في الوصول ومجموعات المستشعرات.
8.2: منشآت المراقبة الصناعية
يقوم بتشغيل وتوصيل ما يصل إلى 16 كاميرا IP في المصانع والمناجم والمصانع البتروكيماوية.
يعمل التعامل الأساسي مع البث المتعدد على تحسين كفاءة الفيديو دون ضبط الشبكة.
8.3: شبكات دعم التشغيل الآلي
تُستخدم كمفتاح مساعد لأجهزة الاستشعار التي تدعم PoE وأجهزة الاتصال الداخلي وواجهات HMI الصغيرة.
يقلل من تعقيد الأسلاك في خطوط الإنتاج وغرف التحكم.
8.4: أنظمة النقل والطرق
مناسب لمحطات السكك الحديدية وخزائن الطرق ومواقع مراقبة حركة المرور.
تدعم منافذ الألياف اتصالات النقل الخلفي لمسافات طويلة.
يضمن الامتثال للمعيار EN 50121-4 التوافق مع نظام السكك الحديدية.
8.5: مواقع الطاقة والمرافق
منتشرة في محطات فرعية ومزارع رياح ونقاط مراقبة عن بعد.
يدعم تحمل درجة الحرارة الواسع التركيبات الخارجية وشبه الأرضية.
8.6: المباني الذكية والمتنزهات الصناعية
يعمل كمفتاح توزيع PoE فعال من حيث التكلفة.
يدعم أنظمة الإضاءة والتحكم في الوصول والمراقبة البيئية.
تتيح إمكانية VLAN فصل حركة المرور المكتبية والأمنية والتشغيلية.
8.7: عمليات نشر IIoT عن بعد
تُستخدم في محطات معالجة المياه وحقول النفط والمرافق المعزولة.
تزيل PoE الحاجة إلى مصادر الطاقة المحلية.
يعمل السلوك الموصّل والتشغيل على تبسيط النشر في المواقع التي يصعب الوصول إليها.
9. لماذا يوجد هذا النموذج؟
لا يُقصد من هذا المفتاح أن يتم ضبطه.
من المفترض أن يعمل باستمرار.
إنه يفضل الموثوقية المادية على التعقيد المنطقي.
بالنسبة للبيئات الصناعية حيث يكون “اضبطه مرة واحدة وانساه” هو المطلب الحقيقي،
يناسب IM-FP041616GE بشكل طبيعي.
