محول الوسائط الخارجي السريع الايثنر
المواصفات
|
اسم المنتج |
محول الوسائط الصناعية الألياف 10/100Mbps (1TP+1F) |
|
رقم الطراز |
IM-MC110FE |
|
الميناء |
1 x 100Mpbs منفذ SM:1310nm/1550nm، 20 كيلومتر 1490nm/1550nm،40~120Km MM:1310nm,2km 1x10/100M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
|
ميزات التبديل |
طريقة النقل:التخزين والإرسال عرض النطاق الترددي للنظام: 40 جيجابايت في الثانية (غير الازدحام المروري) |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كيلومتر، 40 كيلومتر، 60 كيلومتر، 80 كيلومتر، 100 كيلومتر |
|
مصابيح LED |
الطاقة، الشبكة، الألياف |
|
إمدادات الطاقة |
الجهد الدخالي: DC 9-52V الطاقة بدون حمولة: 5W الاتصال العكسي: الدعم |
|
البيئة |
درجة حرارة العمل: -40°75°C درجة حرارة التخزين: -40° ≈ 85°C الرطوبة العاملة: 10٪ ٪ 90٪ ، غير مكثفة رطوبة التخزين:10٪ ٪، غير مكثفة |
|
معايير الصناعة |
EMI:FCC الجزء 15 الفرع B الفئة A، EN 55022 الفئة A EMS:EN 61000-4-2 (ESD) المستوى 3،EN 61000-4-3 (RS) المستوى 3،EN 61000-4-4 (EFT) المستوى 3،EN 61000-4-5 (Surge) المستوى 3،EN 61000-4-6 (CS) المستوى 3،EN 61000-4-8 مراقبة حركة المرور:NEMA-TS2 الاهتزاز:IEC 60068-2-6 السقوط الحر:IEC 60068-2-32 الصدمة:IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
|
السلامة |
علامة CE، التجارية المواصفات المختلفة: |
|
المعلومات الميكانيكية |
قشرة:قشرة معدنية ملفوفة فئة السلامة: IP40 الأبعاد: 113.8 × 93 × 34.9 ملم طريقة التثبيت:تثبيت الدين ريل |
|
الضمان |
استبدال في غضون سنة واحدة، وإصلاح لمدة خمس سنوات |
مقدمة
أداة بسيطة تحل مشكلة صناعية حقيقية
أوليكوم IM-MC110FE لم يتم تصميمه لتكون معقدة، بل تم تصميمه لتكون مفيدة.
في العديد من البيئات الصناعية، لا يزال عدد كبير من الأجهزة الميدانية تعتمد على 10/100Mbps Ethernet: PLCs، وأجهزة الاستشعار، والتحكم، ووحدات المراقبة القديمة. تعمل هذه الأجهزة بشكل موثوق،لكن الايثنتر النحاسي يحد من مسافة الإرسال إلى 100 متر، والتي غالبا ما تكون غير كافية للمصانع والسكك الحديدية والمحطات الفرعية أو المواقع في الهواء الطلق.
إم-إم سي 110 إف إي يزيل بهدوء هذا القيود
من خلال تحويل إشارة RJ45 Ethernet القياسية إلى ألياف، فإنه يسمح للأجهزة الصناعية منخفضة السرعة للتواصل عبر كيلومترات من الألياف الضوئيةدون تغيير المعدات الحالية أو بنية الشبكةلا يوجد تكوين، لا واجهة إدارة، ولا منحنى تعلم. بمجرد تشغيله، فإنه يعمل ببساطة.
تم تصميمها للتنفيذ الصناعي بدلاً من رفوف المكاتب، يعمل IM-MC110FE من -40 درجة مئوية إلى +85 درجة مئوية، ويستخدم حجرة معدنية IP40،وتدمج حماية 4KV إثنتر لتعافي من البيئات الصاخبة كهربائياإنه جهاز صغير، لكنه غالباً ما يجلس على حافة الأنظمة المتوقعة أن تعمل على مدار الساعة دون انقطاع.

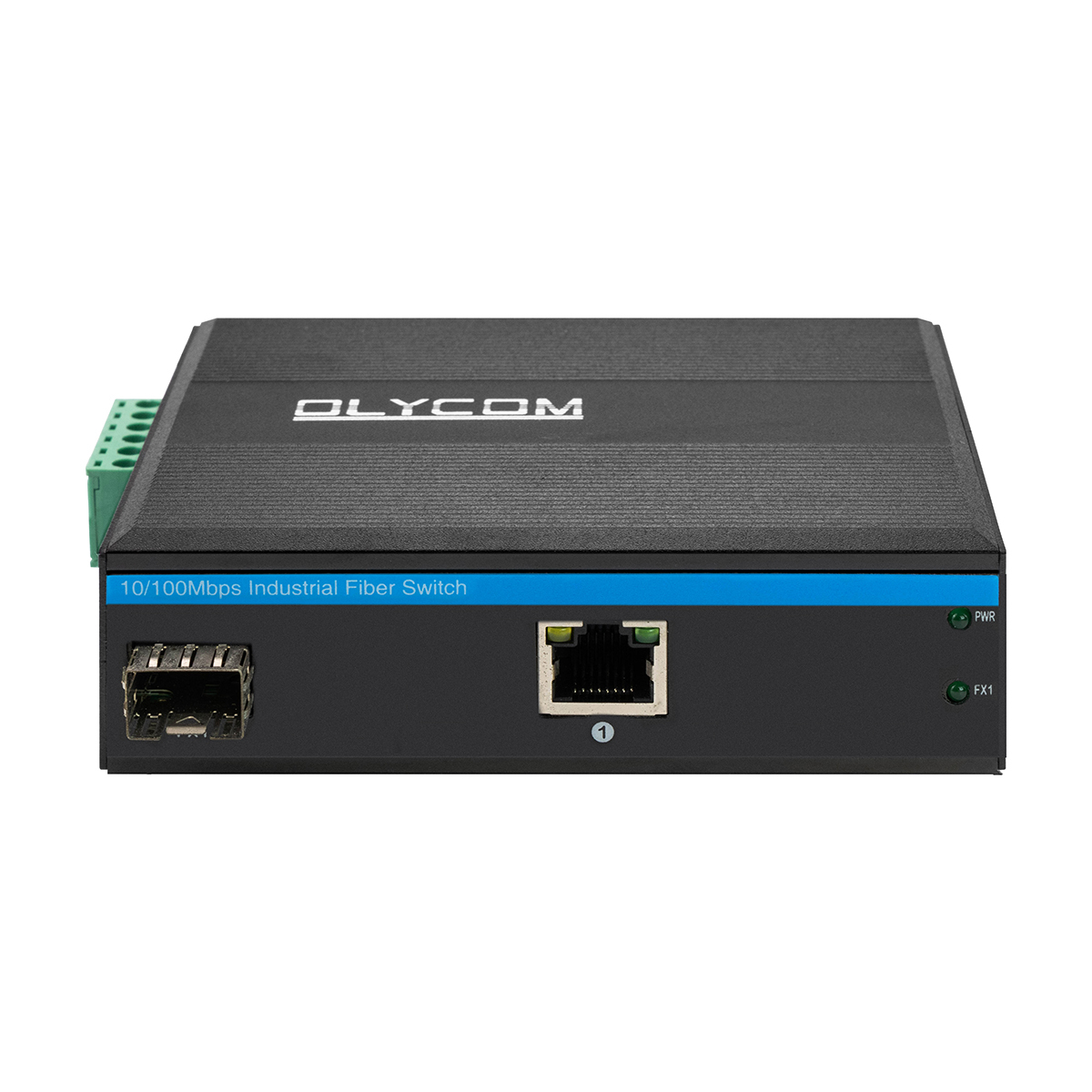

الخصائص الرئيسية
1تصميم مركز ومخصص
منفذ واحد للألياف، منفذ واحد للنحاس لا شيء إضافي
يتبع IM-MC110FE فلسفة التصميم الحد الأدنى المتعمد:
1 × 100Mbps منفذ الألياف SFP ، يدعم وحدات الوضع الواحد والطرق المتعددة
SM: 20 كم إلى 120 كم (اعتمادا على طول الموجة)
MM: يصل إلى 2 كم
1 × 10/100Mbps RJ45 منفذ إيثيرنت، التفاوض التلقائي ودعم MDI / MDIX
هذه البساطة تقلل من نقاط الفشل وتجعل الجهاز سهلاً في النشر في خزائن التحكم الضيقة أو صناديق الميدان البعيدة.
2مصممة لتحمل الضوضاء الكهربائية
البيئات الصناعية نادراً ما تكون نظيفة
المحركات تشغيل، وتبديل الإرسالات، صعق البرق في مكان قريب.
تم تصميم IM-MC110FE للتعامل مع هذا الواقع:
حماية 4KV Ethernet
مستوى ESD 3 (EN 61000-4-2)
مستوى EFT 3 (EN 61000-4-4)
هذه الحماية تساعد على منع فشل الاتصالات الناجم عن التداخلات الكهربائية، وخاصة في المنشآت الخارجية أو الجانبية للسكك الحديدية.
3ناقل ثابت بدون تشكيل
داخلياً، يستخدم الجهاز التوصيل عبر التخزين، مما يضمن سلامة البيانات حتى أثناء حركة المرور.
يدعم:
تحكم تدفق IEEE 802.3x (كامل ثنائي)
الضغط الخلفي (نصف مزدوج)
هذا يسمح للأجهزة الصناعية المتصلة بالتواصل بشكل موثوق دون فقدان الحزم، حتى عندما تتقلب ظروف الحركة.

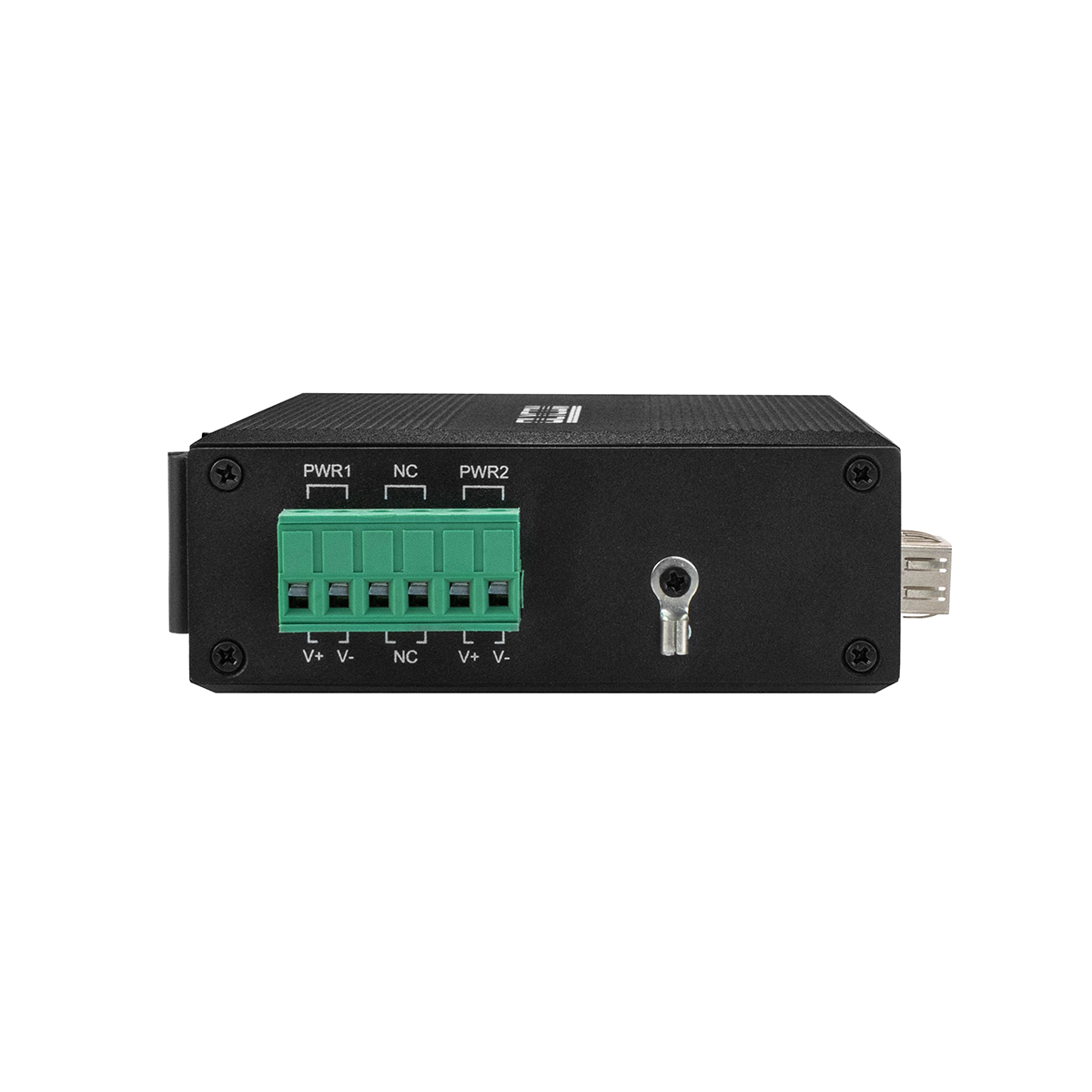

إدخال طاقة واسعة للخزانات الصناعية
بيئات الطاقة تختلف اختلافًا كبيرًا في المواقع الصناعية.
يدعم IM-MC110FE:
دخول الجهد العريض DC 9V52V
حماية القطبية العكسية
استهلاك طاقة منخفض (≤ 5W)
هذا يجعل من السهل دمجها في أنظمة التحكم القائمة دون إضافة محولات طاقة مخصصة.
ضعه، تشغيله، انسى الأمر
تركيب قاطرة DIN
البصمة المدمجة (113.8 × 93 × 34.9 مم)
تصميم بدون مروحة وغير مدير
بمجرد تثبيته ، لا يتطلب أي صيانة أو تكوين مستمر مثالي للتنفيذات حيث الوصول محدود أو مكلف.
التطبيق
حيث يضيف القيمة بهدوء
تمديد شبكة إيثيرنث إلى ما وراء حدود النحاس
يحول إيثيرنت النحاسي قصير المدى (≤100 م) إلى روابط الألياف على مسافة طويلة (تصل إلى 120 كم) ، مما يتيح للأجهزة الصناعية القديمة الاتصال بأنظمة التحكم المركزية.
اتصال أجهزة الميدان الصناعي
تستخدم في خطوط الإنتاج والورش والحدائق الصناعية لربط PLC والحساسات والتحكمات بشعاب الظهر دون ترقية أجهزة النقطة النهائية.
البنية التحتية للنقل والسكك الحديدية
تتوافق مع EN 50121-4، مناسبة ل:
خزائن الاتصالات على جانب السكة الحديد
أنظمة دعم إشارات السكك الحديدية
معدات مراقبة حركة المرور
توفر الاتصال بالألياف نقلًا لمسافات طويلة مع مقاومة الاهتزازات وتغير درجات الحرارة والتداخلات الكهربائية.
مراقبة الطاقة والمرافق
مثالية للمحطات الفرعية ومحطات معالجة المياه ومحطات المراقبة عن بعد حيث:
المسافات طويلة
ظروف الطاقة غير مستقرة
الوصول للصيانة محدود
التطبيقات الصناعية الصعبة على نطاق صغير
المناطق التعدينية والبتروكيماوية والمعادن تستفيد من:
حماية الغبار IP40
تشغيل درجة حرارة واسعة
مقاومة التيار الكهربائي والإي إس دي
في هذه السيناريوهات ، يعمل IM-MC110FE كجسر هادئ وموثوق به بين الحقل وواحد الشبكة.
الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
إم-داك220/دي سي48ف1.6أ |
AC220V إلى DC48V1.6A ، -30 °C 70 °C |
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A ، -40 °C 70 °C |
