المفتاح الشبكي المدار لـ Olycom L2/L2+ PoE
البيانات التقنية
|
اسم المنتج |
10/100/1000Mbps المدارة الصناعية PoE Fiber Switch ((1F + 6TP) |
|
رقم الطراز |
IM-FP166GW |
|
الميناء |

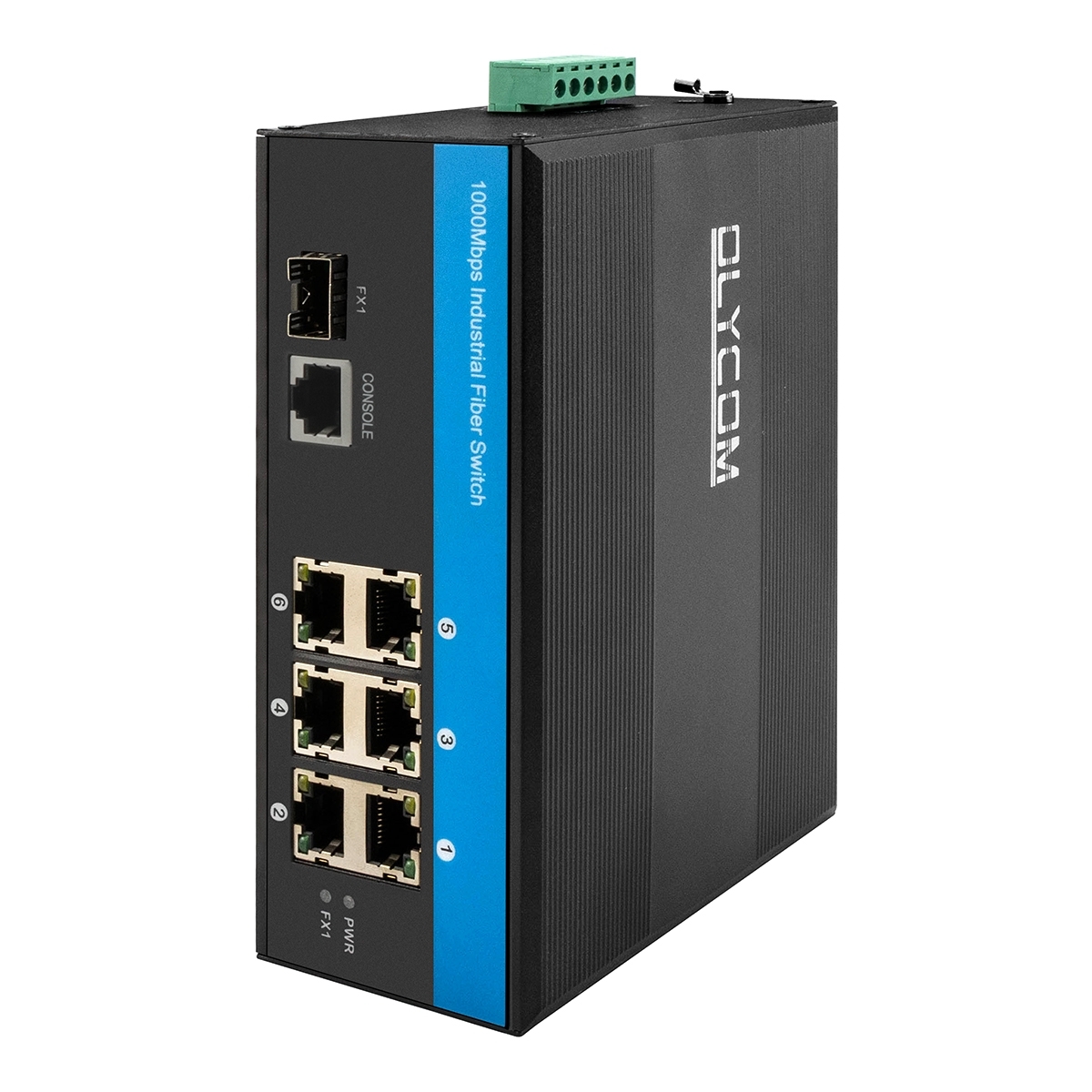

1*100/1000/2500Mpbs منافذ SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 6*10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
|
البروتوكول |
إيه إي إي 8023 الـ IEEE802.3U الـ IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP إصدار إصدار إصدار إصدار إصدار1344 IEEE802.1Q IEEE802.1X IEEE802.3ad الـ IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az الـ IEEE802.3af الـ IEEE802.3at |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 17 جيجابايت في الثانية ((غير الازدحام المروري) حجم الـ DRAM: 128M حجم الفلاش: 16M رقم تعريف الريف: 4096 حجم جدول عناوين MAC: 8K الإطار الكبير: 9.6 كيلوبايت |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
البرتقالي: الرابط/ ACT الأخضر: 1000M سرعة الشبكة ((من عند 100Mb/s)
الألياف: FX1 |
|
إمدادات الطاقة |
الجهد المدخل: 48 فولت ((ماكس 52 فولت) الجهد الخارجي PoE: 48V طاقة الخروج PoE الفردية: 30W ((الميناء 1 ~ 6) الحد الأقصى للميزانية: 180 واط الاتصال العكسي: الدعم |
|
سلك PoE |
PoE af/at: 1/2 ((V+) ، 3/6 ((V-) |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |

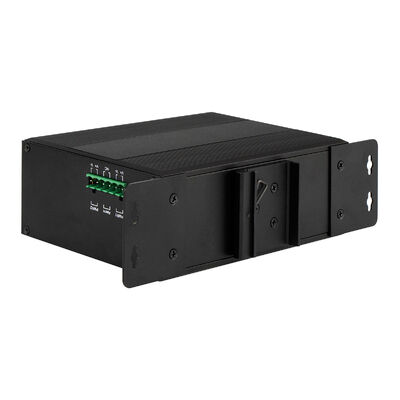

قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 البعد: 158*115*60ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.75 كجم/0.9 كجم ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
الخصائص الرئيسية
1القدرات الوظيفية
شبكات الألياف الهجينة النحاس
يدمج المفتاح واجهة SFP ذات سرعة قابلة للبرمجة (100M / 1G / 2.5G) مع ستة منافذ Gigabit Ethernet تتفاوض تلقائيًا ،تمكين الاتصال المترابط السلس بين العمود الفقري البصري والمعدات الصناعية القائمة على النحاس دون متطلبات خاصة للأسلاك.
2صمود الشبكة وحماية الحلقة
تم تصميم الجهاز لتطبيقات الحلقات والطوبولوجيات الاضافية ، ويدعم ITU-T G.8032 Ethernet Protection Ring جنبا إلى جنب مع بروتوكولات STP / RSTP / MSTP.هذه الآليات تضمن استعادة الطوبولوجيا بسرعة وتمنع حلقات الشبكة في المنشآت الصناعية المعقدة.
3أداء التبديل عالية الصلبة
بنية التبديل الأمثل توفر إعادة توجيه البيانات غير المحظورة مع تأخير مستوى الميكرو ثانية. دعم جداول MAC الكبيرة ، وتقسيم VLAN واسع النطاق ، وإطارات جامبو ،وتضمن المكافأة الكافية الأداء المستقر تحت الأحمال الحركة الثقيلة والمتفجرة.
4مؤسسة الأجهزة الصناعية
مجهزة بذاكرة النظام الكبيرة وتخزين الفلاش، والمنصة تحافظ على التشغيل المتسق مع دعم وظائف الإدارة والأمن المتقدمة،حتى في بيئات الشبكة المحملة باستمرار.
5التشديد البيئي والكهربائي
يوفر الحجرة المعدنية حماية IP40 ، في حين أن الدفاعات المدمجة ضد الزيادة ، ESD ، والمرور السريع الكهربائي تحمي النظام من المخاطر الكهربائية الصناعية الشائعة.درجة حرارة العمل واسعة وتسامح الرطوبة تجعل المفتاح مناسبة للتنفيذ في الخارج والخزانات الصناعية.
6إدارة الشبكة متعددة الأوضاع
يمكن تنفيذ التكوين والمراقبة من خلال واجهات متعددة ، بما في ذلك الإدارة القائمة على الويب ، و CLI ، و SNMP ، و Telnet.تساعد أدوات التشخيص مثل الكشف عن أخطاء الكابلات وميزات توفير الطاقة على تبسيط الصيانة وخفض تكاليف التشغيل.
7التحكم المتقدم في حركة المرور وتقسيمها
دعم علامات VLAN وتجميع الروابط وتحديد أولويات QoS وقمع البث يتيح التحكم الدقيق في سلوك حركة المرور ،السماح بتعزيل الخدمات الحيوية وتحديدها ضمن الشبكات الصناعية المشتركة.
8التصميم الموجه نحو الأمن
يتضمن المفتاح آليات تحكم الوصول والتشفير المتعددة الطبقات ، بما في ذلك 802.1X و RADIUS و ACL و TACACS + وبروتوكولات الإدارة الآمنة.يساعد استبدال البرمجيات الثابتة ودعم بروتوكول واسع في ضمان الأمن على المدى الطويل ومرونة الترقية.
9مرونة التثبيت وامتثال المعايير

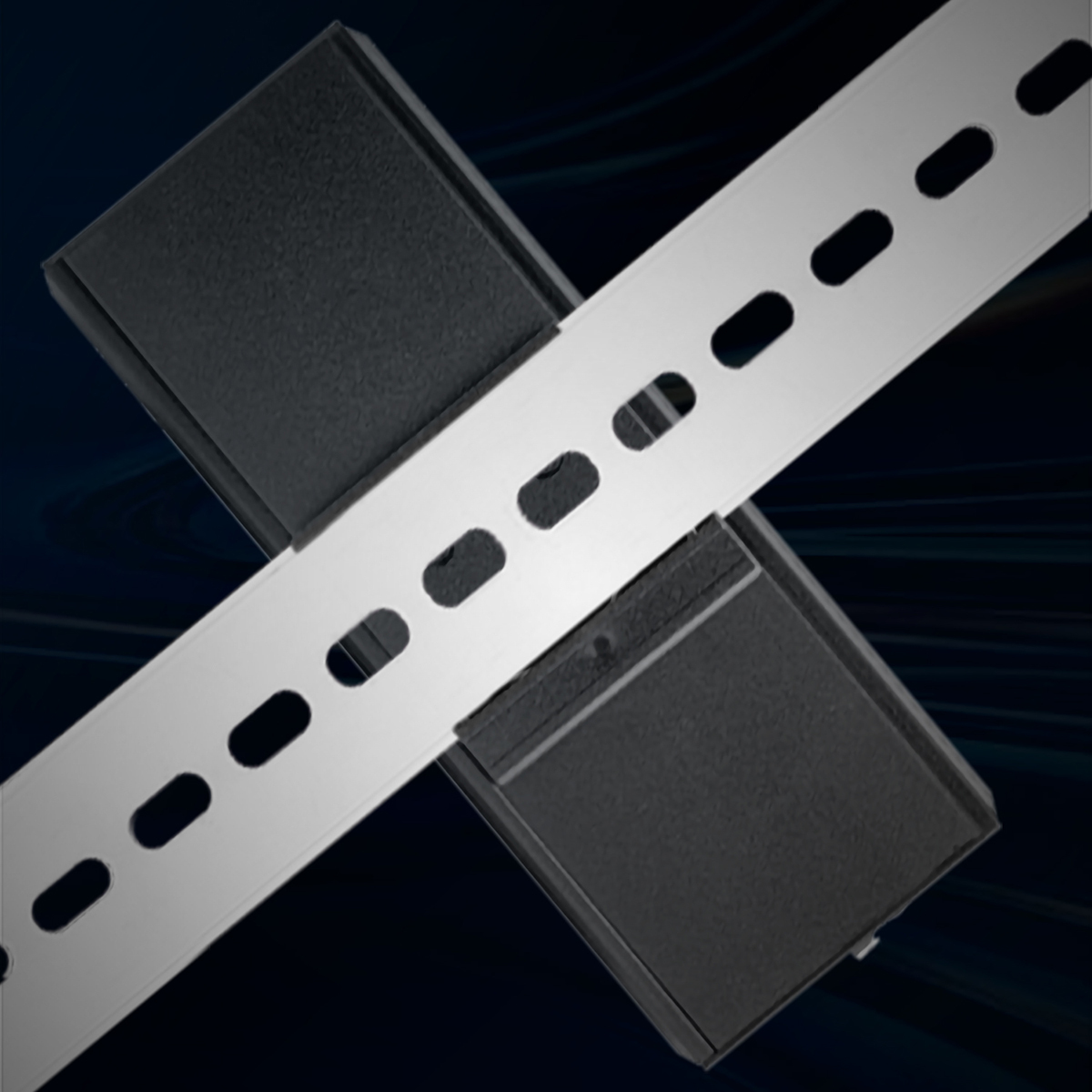

تم تصميمه للتركيب على الحديد أو الجدار، ويتسع المقصورة المدمجة بسهولة في خزانات التحكم المحدودة في المساحة.ضمان التشغيل الموثوق به عبر عمليات الانتشار الصناعي العالمية.
دعم الاتصالات بعيدة المدى
وتدعم الواجهة البصرية مسافات نقل تصل إلى 120 كم عبر الألياف أحادية الوضع، في حين تدعم منافذ إيثيرنت الكابلات النحاسية القياسية للاتصالات المحلية تصل إلى 100 متر،تمكين تصميم شبكة قابلة للتطوير عبر مواقع صناعية كبيرة.
سيناريوهات نشر نموذجية
1.التصنيع الآلي ومراقبة العمليات
يعمل كعمود رئيسي للاتصالات لجهاز التحكم الآلي، وأجهزة الاستشعار، وأنظمة التحكم، ودعم تبادل البيانات في الوقت الفعلي اللازمة للسيطرة على الإنتاج ومراقبة المعدات.
2نظم النقل والحركة
تستخدم في الخزانات على جانب الطرق وشبكات السكك الحديدية وأنظمة إدارة حركة المرور حيث يضمن الاكتفاء الحلقية التشغيل المستمر لشبكات الإشارة والتحكم.
3شبكات النطاق العريض الخاصة والصناعية البصرية
بمثابة عقدة وصول الألياف أو تجميع الشبكات الخاصة للمؤسسات والصناعات، مما يتيح الاتصال بالعرض العريض للقطاع بين المواقع الموزعة.
4العمليات الصناعية عن بعد
يدعم الاتصال بالشبكة للمرافق المنتشرة جغرافياً مثل محطات معالجة المياه ومواقع التعدين ومرافق الطاقة ، مما يتيح مراقبة وصيانة مركزية.
5شبكات المراقبة والأمن الخارجية
يوفر وصولًا مستقرًا إلى الشبكة لكاميرات IP ونقاط الوصول اللاسلكية ومعدات المراقبة المنتشرة في بيئات الأمن الخارجية أو المحيطية.
6الحرم الصناعي ومنتزهات الخدمات اللوجستية
يشكل طبقة الوصول للشبكات الصناعية والشركات على نطاق واسع، ودعم الهندسة المعمارية المجزأة، وتحديد أولويات الخدمة، وكثافة الأجهزة العالية.
ملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A ، -40 °C 70 °C |
|
إم-داك220/دي سي48ف5أ |
AC220V إلى DC48V5A ، -40 °C 70 °C |
|
إم-داك220/دي سي48ف10أ |
AC220V إلى DC48V10A ، -40 °C 70 °C |
