أوليكوم حلقة صلبة إدارة 1G إثنترات
المواصفات
|
الميناء |
2*100/1000/2500Mpbs منافذ SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 2*10*100/1000M UTP RJ45 Uplink ((دعم MDI / MDIX الاستشعار التلقائي) 8*UTP الروابط السفلية 1* منفذ جهاز التحكم كتلة محطة الطاقة 1*6PIN 2*خروج الإنذار |
|
البروتوكول |
إيه إي إي 8023 الـ IEEE802.3U الـ IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP إصدار إصدار إصدار إصدار إصدار1344 IEEE802.1Q IEEE802.1X IEEE802.3ad الـ IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 30Gbps ((غير الازدحام المروري) حجم الـ DRAM: 128M حجم الفلاش: 16M رقم تعريف الريف: 4096 حجم جدول عناوين MAC: 8K الإطار الكبير: 9.6 كيلوبايت |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، النظام، الشبكة، الألياف، الإنذار قوة، أحمر SYS: النظام، الأحمر وصلة الشبكة/النشاط: مصباح LED أخضر معدل بيانات الشبكة: LED البرتقالي (مُشغّل لـ 1G) رابط الألياف: أخضر إنذار LED: لامعة حمراء |
|
إمدادات الطاقة |
الجهد المدخل: DC12V ~ DC57V درجة حرارة العمل: -40°C إلى +75°C الاتصال العكسي: الدعم |
|
البيئة |
درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 165*112*45.5ملم طريقة التثبيت: التثبيت بالسكك الحديدية الوزن: 0.75 كجم/0.9 كجم ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
الخصائص الرئيسية
1. تكوين منفذ متعدد الاستخدامات

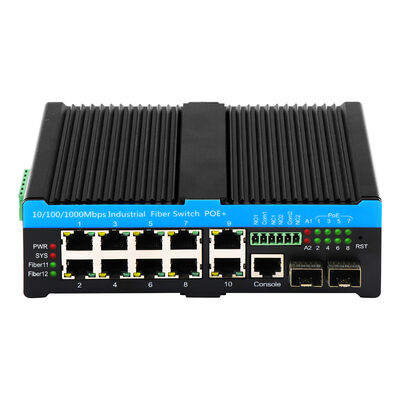

2 x 2.5Gbps منافذ الألياف SFP (متوافقة SM / MM ، 500m ≈ 120Km نقل) + 8 x 10/100/1000M منافذ UTP RJ45 (MDI / MDIX الاستشعار التلقائي) ، مكملة بـ 1 منفذ وحدة التحكم ، 1 كتلة محطة الطاقة ،و 2 مخرجات إنذار لنشر شبكة مرنة
2دعم شبكة الحلقة المتقدمة
متوافق مع بروتوكول الحلقة السريعة G.8032V1/V2 من الاتحاد الدولي للاتصالات، بالإضافة إلى بروتوكولات شجرة STP/RSTP/MSTP، مما يضمن استعادة شبكة سريعة وحماية حلقة لتكوينات شبكة حلقة حرجة
3معالجة البيانات عالية السرعة
وضع التخزين والإرسال مع تأخير إرسال < 10us ، عرض النطاق الترددي للنظام غير الحاجز 40Gbps ، معدل إرسال 22.321Mpps ، جدول عناوين MAC 8K ، 4096 معرف VLAN ،ومخزن حزم 4 ميجابايت يدعم إطارات عملاقة تصل إلى 9.6KB لنقل البيانات الكبيرة بسلاسة
4قابلية التكيف مع البيئة
هيكل معدني مزود بالأضلاع لتبديد الحرارة بكفاءة، وحماية الغبار IP40، وحماية 6KV (IEC 61000-4-5: التفاضل ± 2KV، الشائع ± 6KV).يتحمل درجة حرارة التخزين -40°C~85°C و 10%~95% من الرطوبة غير المكثفة، مقاومة لـ ESD (± 15KV الهواء ، ± 6KV الاتصال) و EFT (± 6KV)
5إدارة الشبكة الشاملة
يدعم واجهة المستخدم الرسومية على الويب ، و CLI مثل Cisco® ، و SNMP v1 / v2c / v3 ، و Telnet للتكوين البديهي. يحتوي على تشخيص الكابلات (موقع نقطة الخطأ) ، و Ethernet فعالة في استخدام الطاقة (IEEE 802.3az) ، و VLAN (802.1q) ،تجميع الروابط (LACP/static)، QoS ، وقمع العواصف لتحسين أداء الشبكة
6إنذار و حماية ذكية
منافذ خروج إنذار اتصال جاف ذات اتجاهين (يمكن توصيلها بأجراس خارجية) مع عرض حالة الإنذار في الوقت الفعلي لتفعيل تنبيهات عن فشل الميناء لتمكين المراقبة عن بعد.مجهزة بحماية الحرارة الزائدة ودعم اتصال الطاقة العكسية لتحسين الموثوقية
7تركيب صغير ومرن

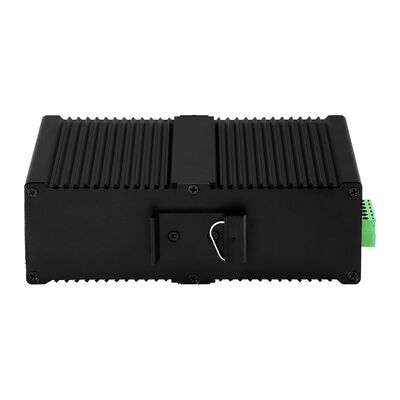

قشرة معدنية ملفوفة (16511245.5mm مع تصميم تركيب دين ريل ، خفيفة الوزن (0.75 كجم صافي الوزن) ، تتناسب بسلاسة في خزانات التحكم الصناعية الضيقة
8الامتثال الصناعي الصارم
تلبي شهادات CE-EMC (EN 55032/55035) ، CE-LVD (EN IEC 62368-1) ، و FCC (47 CFR Part 15 Subpart B Class B) ، متوافقة مع معايير IEC 61000 لسلسلة ESD ، EFT ،ومتميزة لتطبيقات النقل والحركة الحيوية
سيناريوهات التطبيق
1. مصنع و أوتوماتيكية العملية
تم بناؤها لدعم الاتصال المستمر والموثوق به بين أنظمة الأتمتة، بما في ذلك PLCs والتحكم الصناعي وأجهزة الاستشعار والمحركات.يضمن تدفق البيانات بسلاسة عبر خطوط الإنتاج وبيئات العملية، مما يسمح بالتحكم الدقيق وعمليات التصنيع المستقرة.
2نظم النقل الذكية
يتم نشرها في البنية التحتية للنقل مثل خزائن المرور وشبكات إشارات السكك الحديدية وأنظمة المراقبة.تصميم الشبكة القائم على الحلقة يسمح للبيانات بالمرور من خلال العقد دون انقطاع، الحفاظ على توافر الشبكة لحركة المرور والعمليات السكك الحديدية ذات الأهمية الزمنية.
3بيئة قاسية ونشر مهمة حرجة
مصممة للاستخدام في أماكن صاخبة كهربائيا ومطالب بيئية، بما في ذلك مواقع توزيع الطاقة، وتصميمات النفط والغاز، والمرافق الخارجية الآمنة.يحافظ على أداء ثابت على الرغم من درجات الحرارة القصوى والتدخل الصناعي.
4البنية التحتية للاتصالات القائمة على الألياف
وظائف كجهاز للوصول إلى الألياف أو تجميع في الشبكات البصرية الخاصة والحزم العمودية للاتصالات الصناعية.تتيح واجهات الألياف SFP مسافات نقل موسعة مع دعم متطلبات سعة البيانات العالية.
5التحكم الموزع والإشراف عن بعد
يدعم الاتصال الموثوق به للمعدات المنتشرة جغرافيا في تطبيقات مثل المرافق والتعدين وإنتاج الطاقة.آليات إنذار ومراقبة متكاملة تساعد المشغلين على تحديد الأخطاء بسرعة والحفاظ على استقرار النظام.
6الحدائق الصناعية و حرم الشركات
يوفر أساسًا للشبكات القابلة للتوسع للحرم الجامعي الصناعي ومراكز الخدمات اللوجستية ومناطق المؤسسات،السماح لعدد كبير من الأجهزة بالاتصال بأمان مع دعم إدارة الشبكة المركزية والتوسع على المدى الطويل.
ملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A ، -30 °C 70 °C |
|
إم-داك 220/DC24V1A |
AC220V إلى DC24V1A ، -30 °C 70 °C |
