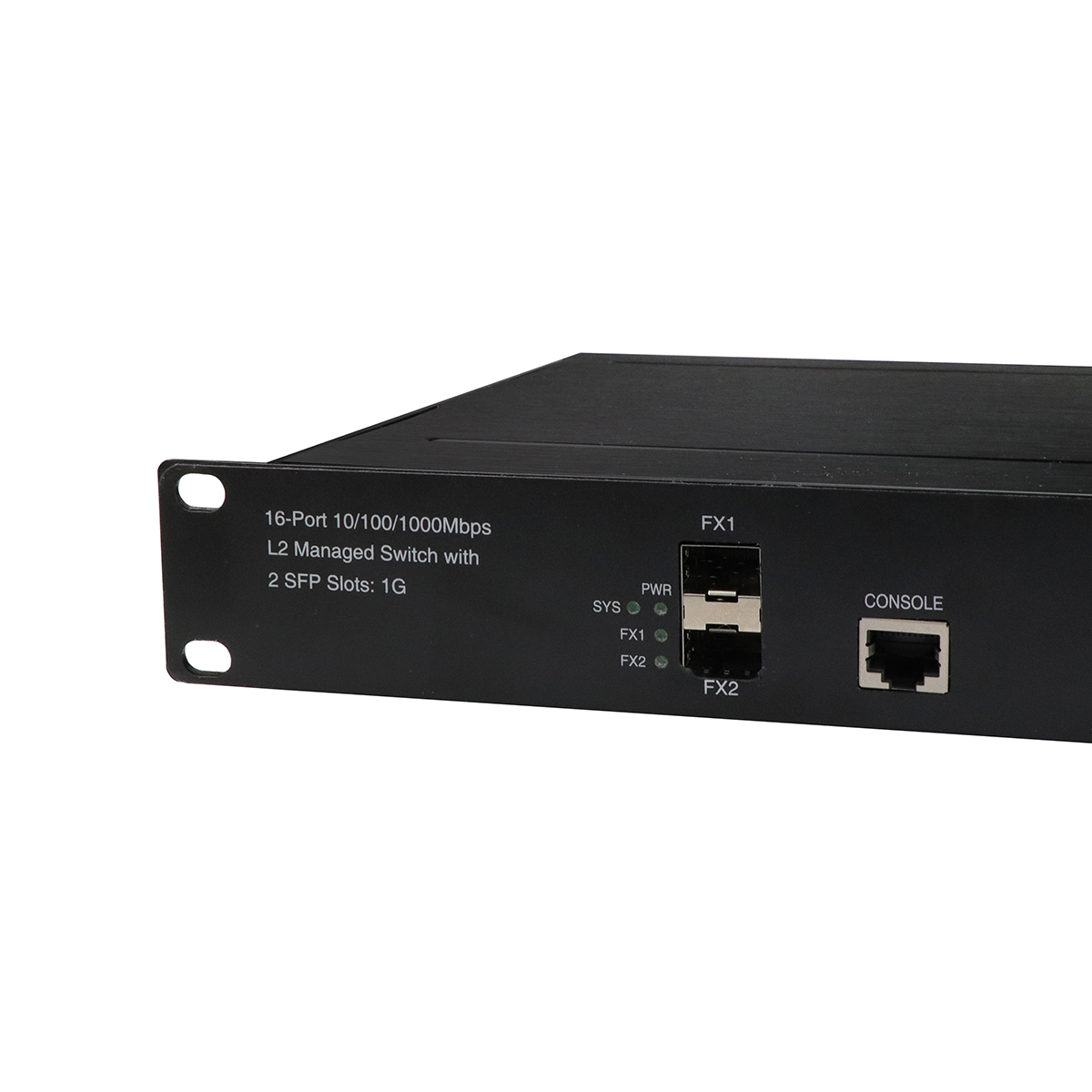

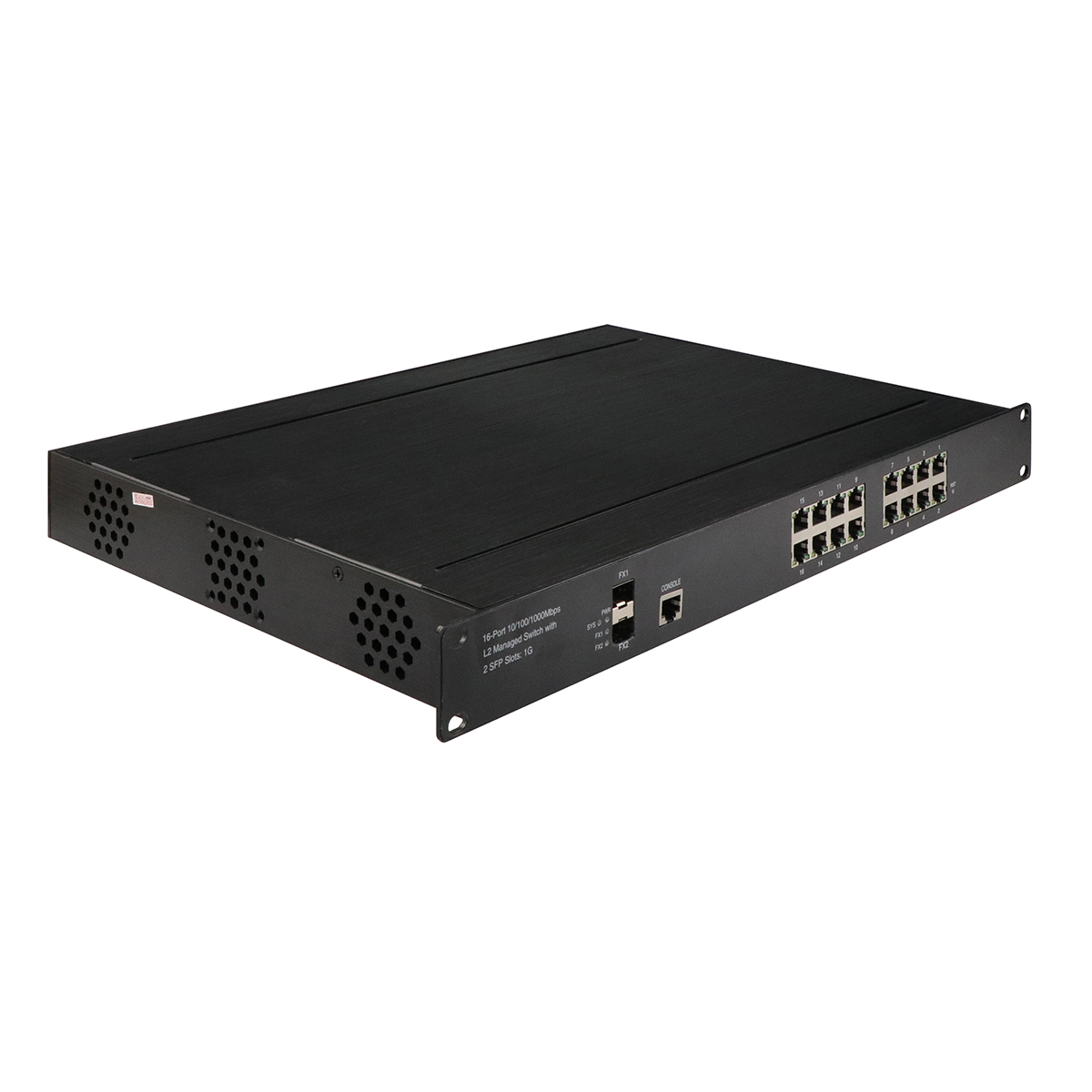

مفتاح ألياف صناعي L2+ مُدار بـ 2.5G بـ 16 منفذًا
البيانات الفنية
|
اسم المنتج |
مفتاح ألياف صناعي 10/100/1000 ميجابت في الثانية (2F+16TP) |
|
رقم الموديل |
IM-FS021600GW |
|
المنفذ |
2 × منافذ SFP بسرعة 1000 ميجابت في الثانية 16x10/100/1000M UTP RJ45 |
|
المعيار |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
معرف VLAN |
4096 |
|
إطار جامبو |
9.6 كيلوبايت |
|
حجم جدول عنوان MAC |
8K |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه عرض النطاق الترددي للنظام: 36 جيجابت في الثانية (بدون ازدحام مروري) |
|
وسائط الشبكة |
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف |
|
مزود الطاقة |
جهد الإدخال: AC220V إدخال طاقة غير قطبي: مدعوم |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيلية: 5% ~ 95%، غير متكثفة |
|
معايير الصناعة |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A، EN 55022 الفئة A، EN61000-6-4- الانبعاثات للبيئة الصناعية EMS: EN61000-6-2-الحصانة للبيئة الصناعية، EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3، EN 61000-4-4 (EFT) المستوى 3، EN 61000-4-5 (Surge) المستوى 3، EN 61000-4-6 (CS) المستوى 3، EN 61000-4-8 التحكم في حركة المرور: NEMA-TS2، الاهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32، الصدمة: IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
|
المعلومات الميكانيكية |
فئة السلامة: IP30 الأبعاد: 483 × 275 × 44.5 ملم |
|
الضمان |
الاستبدال خلال سنة واحدة؛ 3 سنوات إصلاح |
تحديد المنتج
تم وضع IM-FS021600GW كمفتاح تجميع إيثرنت من الفئة الصناعية مصمم للبيئات التي يوجد فيها عدد كبير من الأجهزة، وتشغيل الكابلات الطويلة، وظروف التشغيل القاسية. إنه مصمم للعمل باستمرار في شبكات على مستوى البنية التحتية التي تتطلب أداءً يمكن التنبؤ به، وعزلًا صارمًا، واستقرارًا على المدى الطويل بدلاً من اندفاعات الإنتاجية على طراز المستهلك.
1. بنية الشبكة والقدرة
يوفر الجهاز تصميم وصلة علوية مزدوجة الألياف جنبًا إلى جنب مع وصول نحاسي عالي الكثافة، مما يسمح له بالعمل كعقدة تجميع محلية أو مفتاح وصول صناعي داخل شبكات التحكم الموزعة. تدعم واجهتان بصريتان الإرسال لمسافات طويلة عبر كل من الألياف أحادية الوضع والألياف متعددة الأوضاع، مما يتيح الربط بين غرف التحكم والمحطات الفرعية وورش العمل أو المواقع البعيدة. تستوعب ستة عشر منفذ إيثرنت جيجابت اتصالًا كثيفًا بأجهزة المجال دون الحاجة إلى معدات توسيع خارجية.
تضمن بنية تبديل غير مانعة مع قدرة إعادة توجيه عالية إمكانية معالجة تدفقات المرور المتزامنة دون ازدحام. تسمح جداول العناوين و VLAN الكبيرة للشبكة بالتوسع مع نمو الأنظمة، ودعم البنى المقسمة عبر أقسام أو وظائف أو مناطق أمان متعددة.
2. التكرار والاستقرار والتحكم في حركة المرور
تم تصميم المفتاح للتشغيل الصناعي الدائم، وهو يدمج آليات متعددة للحفاظ على استمرارية الشبكة. تتيح بروتوكولات الحماية القائمة على الحلقة وبروتوكولات الشجرة الممتدة التقارب السريع للطوبولوجيا والاسترداد التلقائي من أعطال الارتباط أو العقدة، مما يمنع انقطاعات النقطة الواحدة في الشبكات الهامة.
يتم تحسين معالجة حركة المرور من خلال معالجة التخزين وإعادة التوجيه ودعم إطارات جامبو، مما يضمن الإرسال الفعال لحزم البيانات الصناعية الكبيرة. تسمح آليات جودة الخدمة (QoS) بإعطاء الأولوية لحركة المرور الحساسة للتأخير — مثل إشارات التحكم أو تدفقات المراقبة — بينما يمنع التحكم في عرض النطاق الترددي وقمع العواصف حركة المرور غير الطبيعية من التأثير على استقرار النظام العام.
3. التقسيم وتحسين البث المتعدد
تدعم المنصة مجموعة واسعة من نماذج نشر VLAN، مما يتيح تقسيم الشبكات منطقيًا بناءً على المنافذ أو عناوين MAC أو الشبكات الفرعية IP أو بروتوكولات التطبيقات. يسمح تحويل VLAN لشبكات المجال المختلفة بالاتصال المتبادل دون إعادة التكوين.
بالنسبة للبيئات التي تعتمد على البث المتعدد، يشتمل المفتاح على وظائف تحكم متقدمة في البث المتعدد. تضمن آليات التنصت والتصفية IGMP و MLD تسليم حركة مرور البث المتعدد فقط عند الحاجة، مما يقلل من استهلاك النطاق الترددي غير الضروري في تطبيقات مثل مراقبة الفيديو والمراقبة في الوقت الفعلي.
4. الأمان والتحكم في الوصول
يتم فرض الأمان من خلال طبقات متعددة، بدءًا من مستوى المنفذ والتوسع من خلال المصادقة والترخيص والوصول إلى الإدارة المشفرة. يدعم المفتاح أطر المصادقة القياسية وسياسات التحكم في الوصول لتقييد الأجهزة والمستخدمين غير المصرح لهم.
تساعد آليات الحماية الإضافية في التخفيف من التهديدات الشائعة للشبكة مثل الانتحال واستخدام العناوين غير المصرح به. تضمن بروتوكولات الإدارة الآمنة بقاء بيانات التكوين وحركة التحكم محمية أثناء الوصول والصيانة عن بُعد.
5. الإدارة والصيانة
يمكن إدارة الجهاز باستخدام واجهات متعددة لتناسب تفضيلات التشغيل المختلفة، بما في ذلك الوصول إلى سطر الأوامر والتكوين المستند إلى الويب ومنصات إدارة الشبكة المركزية. يتم دعم صيانة البرامج عن بُعد من خلال آليات الترقية الآمنة المصممة لمنع انقطاع الخدمة بسبب فشل التحديثات.
تساعد أدوات التشخيص المضمنة في تحديد موقع الأعطال، مما يقلل من وقت استكشاف الأخطاء وإصلاحها في المنشآت الكبيرة. يتيح دعم مزامنة الوقت وتسجيل الدخول ومعايير المراقبة التكامل السلس في سير العمل التشغيلي الحالي.
6. التصميم البيئي والميكانيكي
تم تصميم المفتاح للنشر في البيئات الصعبة جسديًا. يتيح الغلاف المعدني مع الحماية الصناعية من الغبار، جنبًا إلى جنب مع نطاقات درجة حرارة التشغيل والتخزين الواسعة، التشغيل الموثوق به في المواقع المعرضة للحرارة والبرودة والملوثات المحمولة جوًا.
يضمن الامتثال لمجموعة واسعة من المعايير الصناعية والكهرومغناطيسية والمتعلقة بالنقل إمكانية نشر الجهاز في بيئات متخصصة مثل أنظمة السكك الحديدية والخزائن الخارجية ومرافق الطاقة. تعزز مقاومة الاهتزاز والصدمات والتداخل الكهربائي المتانة التشغيلية.
7. الطاقة والتركيب
تم تصميم المفتاح للنشر على مستوى البنية التحتية، وهو يدعم إدخال طاقة التيار المتردد مع تحمل التوصيل غير القطبي، مما يبسط التثبيت في الأنظمة الكهربائية الصناعية. يعتبر عامل شكل الهيكل مناسبًا للتركيبات المثبتة على الرفوف في غرف التحكم والمحطات الفرعية وخزائن المعدات الصناعية.
حالات استخدام النشر
1. التحكم في المصنع والأتمتة
يعمل كطبقة وصول وتجميع لشبكات الأتمتة، وربط وحدات التحكم وأجهزة الاستشعار و HMIs وأنظمة المراقبة مع عزل حركة المرور من خلال آليات VLAN و QoS.
2. أنظمة السكك الحديدية والنقل
تُطبق في شبكات المسار والمحطات وعلى جانب الطريق حيث يكون الامتثال لمعايير السكك الحديدية والاسترداد السريع للأخطاء ضروريًا للحفاظ على خدمات الإشارات والمعلومات.
3. شبكات الطاقة والمرافق
تُستخدم في المحطات الفرعية ومواقع الطاقة المتجددة وأنظمة مراقبة الشبكة، ودعم تصميمات الشبكات الزائدة عن الحاجة والتسامح البيئي الواسع للنشر في الهواء الطلق وتحت الأرض.
4. الصناعات الثقيلة ومواقع الموارد
تُستخدم في مرافق التعدين والمعادن والبتروكيماويات حيث يكون الغبار والاهتزاز والضوضاء الكهربائية شائعة، بينما تقلل التشخيصات عن بُعد من جهد الصيانة.
5. الحرم الصناعي والربط البيني للعمود الفقري
يعمل كمفتاح تجميع متصل بالألياف يربط مراكز البيانات والحدائق الصناعية ومرافق التحكم، ويدعم تبادل البيانات عالي الحجم والتوسع القابل للتطوير.
6. الأمن والمراقبة عن بعد
يدعم أنظمة الكاميرات والمراقبة واسعة النطاق من خلال المعالجة الفعالة للبث المتعدد وتحديد أولويات حركة المرور، مع الحفاظ على الفصل بين شبكات المراقبة والتشغيل.
7. البنية التحتية للنقل العام
مدمج في أنظمة اتصالات السكك الحديدية والعبور لتوفير اتصال مرن للمعدات الموجودة على متن الطائرة وعلى جانب الطريق وعلى مستوى المحطة.
ميزات البرنامج
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Vitesse
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والعلامة وقناع PVC وأجزاء المنتج (طقم التركيب، كتلة طرف الطاقة، إلخ.)
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
بالنسبة لمنافذ الألياف، يرجى تكوين سرعة 100 ميجابت في الثانية عبر واجهة المستخدم الرسومية على الويب أو CLI
4، هل يمكنني إيقاف تشغيل وظيفة PoE لبعض المنافذ عند الضرورة؟
أ: نعم
تدعم جميع مفاتيح PoE المُدارة في هذه السلسلة إدارة PoE
يرجى فقط تعيين حالة PoE عبر واجهة المستخدم الرسومية على الويب أو CLI
5، هل تقومون بـ SKD/CKD؟
أ: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا عدة مرات.
