Olycom 8-Port L2+ Web Manageable Gigabit Network Switch (مفتاح شبكة جيجابيت يمكن إدارته عبر الويب)
المواصفات
|
اسم المنتج |
10/100/1000Mbps المدارة الصناعية فائبر البديل ((1F + 8TP) |
|
رقم الطراز |
IM-FS180GW |
|
الميناء |
1*100/1000/2500Mpbs منافذ SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 8*10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
|
البروتوكول |
إيه إي إي 8023 الـ IEEE802.3U الـ IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP إصدار إصدار إصدار إصدار إصدار1344 IEEE802.1Q IEEE802.1X IEEE802.3ad الـ IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 21Gbps ((غير الازدحام المروري) حجم الـ DRAM: 128M حجم الفلاش: 16M رقم تعريف الريف: 4096 حجم جدول عناوين MAC: 8K الإطار الكبير: 9.6 كيلوبايت |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
البرتقالي: الرابط/ ACT الأخضر: 1000M سرعة الشبكة ((من عند 100Mb/s)
الألياف: FX1 |
|
إمدادات الطاقة |

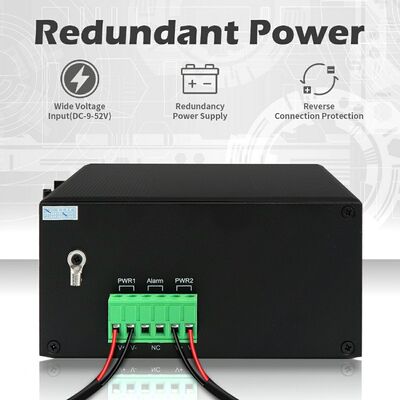

مدخل DC12V ~ DC52V الزائد ، عادة DC12V / DC24V / DC48V الاتصال العكسي: الدعم |
|
استهلاك الطاقة |
الحمل الكامل≤5W |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 البعد: 158*115*60ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.75 كجم/0.9 كجم ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
الخصائص الرئيسية
1تصميم الميناء الصناعي المرن
يوفر واجهة شبكة هجينة تتكون من منفذ ألياف SFP واحد 2.5Gbps وثمانية منافذ Gigabit RJ45 تتفاوض تلقائيًا. يدعم MDI / MDIX تلقائيًا يلغي الحاجة إلى كابلات التقاطع ،تبسيط التثبيت في بيئات الشبكات الصناعية المختلطة.
2حماية الشبكة عالية التوافر
يدعم بروتوكولات ITU-T G.8032 Ethernet Protection Ring و IEEE 802.1 STP / RSTP / MSTP ،تمكين التقارب السريع للشبكات وتجنب الحلقة للشبكات الصناعية التي تتطلب توافر مستمر.
3بنية التبديل عالية الأداء
تنفيذ التبديل التخزين والإعادة مع فترة تأخير منخفضة للغاية (أقل من 10 ميكرو ثانية). يحتوي على قدرة التبديل غير المحظورة تصل إلى 36 جيجابايت في الثانية ، وجدول عناوين MAC 8K ، ودعم 4096 VLAN ،خزنة حزم 4 ميجابايت، والإطارات الضخمة تصل إلى 9.6 كيلوبايت، مما يضمن التعامل بكفاءة مع تدفقات البيانات الكبيرة.
4مصادر الأجهزة الصناعية
مجهزة بـ 128MB DRAM و 16MB ذاكرة فلاش ، توفر موارد النظام الكافية للعمل المستقر ، وميزات إدارة متقدمة ، وأداء مستمر في ظل ظروف حركة المرور الكثيفة.
5إدارة حركة المرور الذكية
يدعم IEEE 802.3x التحكم في تدفق في وضع مزدوج كامل وآليات الضغط العكسي في وضع نصف مزدوج ، مما يقلل من فقدان الحزم والحفاظ على استقرار الإرسال أثناء ذروة أحمال الشبكة.
6تصميم صلب لبيئات قاسية
يحتوي المفتاح على غطاء معدني ملفوف مع حماية IP40 ، ويقدم مقاومة قوية للزيادة ، ESD ، والمرور السريع الكهربائي.أنها تتوافق مع معايير IEC 61000-4 وتعمل بشكل موثوق في درجات الحرارة القصوى وظروف الرطوبة العالية، مما يجعلها مناسبة للتنفيذ في الهواء الطلق والصناعية.
7الإدارة الشاملة والتشخيص
يدعم واجهات إدارة متعددة بما في ذلك واجهة الويب الرسومية ، و CLI على طراز سيسكو ، و SNMP v1 / v2c / v3 ، و Telnet. تساعد أدوات التشخيص المتقدمة مثل اكتشاف أخطاء الكابل على تبسيط استكشاف الأخطاء ،بينما IEEE 802.3az أجهزة الكهرباء والطاقة الكهربائية تحسين استهلاك الطاقة.
8وظائف الشبكة المتقدمة
يتضمن دعم علامات VLAN (802.1Q) ، تجميع الروابط الثابتة والديناميكية (LACP) ، تحديد أولويات حركة المرور QoS ، ومراقبة العواصف البث ،تمكين تجزئة حركة المرور الدقيقة وتمييز الخدمات.
9أمن مستوى المؤسسة
تنفيذ آليات أمنية متعددة الطبقات بما في ذلك المصادقة 802.1X و RADIUS و ACL و TACACS + وبروتوكولات الإدارة الآمنة مثل HTTPS و SSL و SSH v2.إعادة تكرار ترقية البرمجيات الثابتة عبر TFTP/HTTP، ميزات DHCP ، RMON ، MIB II ، ودعم IPv6 تضمن قابلية التوسع والأمن على المدى الطويل.
10. التثبيت المدمج و كفاءة الطاقة

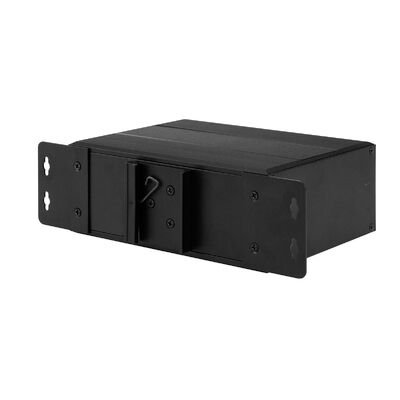

يدعم DIN-السكك الحديدية وتركيب الجدار لسهولة التثبيت في خزانات التحكم والمحاطات الميدانية.عامل الشكل المدمج (158 × 115 × 60 مم) واستهلاك الطاقة المنخفض (≤ 5W عند الحمل الكامل) يجعله مثاليًا للبيئات الصناعية المحدودة في المساحة والطاقةإدخالات الطاقة المتكررة المتكررة 12V 52V مع حماية القطبية العكسية تعزز موثوقية النظام.
11المعايير والشهادات
يلبي المعايير الصناعية والسلامة الدولية، بما في ذلك CE-EMC و CE-LVD و FCC Class B، مما يضمن التشغيل الموثوق به والامتثال التنظيمي عبر عمليات النشر العالمية.
التطبيق
1بيئات التحكم في الإنتاج والعمليات الآلية
يعمل كطبقة اتصال موثوقة في المصانع والمرافق التي تعمل على العمليات ، ويربط المراقبين ومعدات الاستشعار والأجهزة الميدانية.مصممة للحفاظ على تبادل البيانات في الوقت الحقيقي المطلوب للسيطرة التشغيلية ورصد المعدات في ظل ظروف صناعية صعبة.
2عقد الاتصالات على الطرق والسكك الحديدية والمركبات
يتم تثبيتها في البنية التحتية للنقل مثل الخزانات على جانب الطريق ونقاط الاتصال بالسكك الحديدية.الحفاظ على تدفق البيانات المستمر لإدارة حركة المرور وأنظمة إشارة السكك الحديدية.
3الكهرباء والطاقة والبنية التحتية للمرافق
تم نشرها في محطات التشغيل الفرعية، وشبكات الاتصالات العامة، وتركيبات الطاقة المتجددة.ضمان نقل البيانات الموثوق به من أجل رؤية الشبكةالتطبيقات المراقبة والتحكم.
4الصناعة الثقيلة ومواقع استخراج الموارد
يعمل بشكل موثوق في المواقع الصناعية الصعبة بما في ذلك المناطق التعدينية ومصانع البتروكيماويات والمرافق المعدنيةوتدعم الضغوط البيئية شبكات مستقرة لأنظمة التحكم ومعدات المراقبة.
5نظم إدارة المياه والبيئة
دعم شبكات الاتصالات في مرافق معالجة المياه ومشاريع مراقبة البيئة، مما يتيح توصيل البيانات دون انقطاع للعمليات الآلية، ومراقبة النظام،وجمع البيانات التنظيمية.
6شبكات الاتصالات بالألياف الطويلة
وظائف كجهاز الوصول إلى الألياف أو الاتصال بينهما داخل الشبكات الخاصة للمؤسسات والهندسة المعمارية للاتصالات عن بعد.5Gbps واجهة الألياف SFP تدعم نقل عرض النطاق الترددي العالي على مسافات تصل إلى 120 كم.
7شبكات الصناعة والشركات على نطاق الحرم الجامعي
يوفر أساسًا مرنًا للشبكات للمنتزهات الصناعية ومراكز الخدمات اللوجستية وحرمات الشركات ، ودعم تصميم الشبكة المجزئة ، وتحديد أولويات حركة المرور ،وعدد كبير من الأجهزة الصناعية المتصلة.
8المنشآت الصناعية النائية وغير المراقبة
يتيح الاتصال المستقر للمعدات المنتشرة جغرافياً في مناطق التعدين وحقول النفط ومواقع المرافق الريفية.يجمع بين نقل الألياف لمسافات طويلة مع تحمل بيئي صلب لدعم مستمر، التشغيل بدون مراقبة.
واجهة استخدام WEB
دعم تشخيص الكابل ويمكن تحديد موقع نقطة العيب
دعم إدارة الـ IEEE802.3az EEE ((الـ Ethernet الكفاءة من حيث الطاقة) ، وتحسين استهلاك الطاقة
دعم STP، RSTP، MSTP، ITU-T G.8032 حلقة حماية الايثنر ((EPR)
دعم QoS ، تصنيف النقل QoS ، CoS ، التحكم في عرض النطاق الترددي ((اتجاه المدخلات / الإخراجات) ، قمع العواصف ، الخدمات المختلفة
دعم IEEE802.1q VLAN ، منفذ VLAN ، Mac VLAN ، IP subnet VLAN ، بروتوكول VLAN ، VLAN converter ، MVR
دعم تجميع الروابط الديناميكية IEEE802.3ad LACP ، تجميع الروابط الثابتة
دعم IGMP/MLD التجسس V1/V2/V3، IGMP تصفية/تعديل، IGMP البحث
تقرير عميل IGMP الدعم، التجسس MLD
السلامة: تستند إلى منفذ و Mac IEEE802.1X ، RADIUS ، ACL ، TACACS + ، HTTP / HTTPS ، SSL / SSH v2
دعم Cisco® مثل CLI ، إدارة الويب ، SNMP v1 / v2c / v3 ، Telnet
دعم ترقية البرمجيات عبر TFTP و HTTP ، يمنع إزالة البرمجيات الثابتة فشل الترقية
دعم عميل DHCP/إرسال/التجسس/خيار التجسس 82/خيار الإرسال 82
دعم RMON، MIB II، صورة المرآة، سجل الأحداث، DNS، NTP/SNTP، IEEE802.1ab LLDP
دعم IPV6 خادم Telnet / ICMP v6 ، SNMP ، HTTP ، SSH / SSL ، NTP / SNTP ، TFTP ، QoS ، ACL
الملحقات
|
وحدة إرسال الصناعية للألياف |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
محول طاقة DIN الصناعي |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A ، -30 °C 70 °C |
|
إم-داك 220/DC24V1A |
AC220V إلى DC24V1A ، -30 °C 70 °C |
قائمة التعبئة
مفتاح واحد
دليل المستخدم
ملاحظة
الاكسسوارات ((قاعدة سكة حديد DIN ، مصدر الطاقة ، كابل الشبكة الخ)) غير مدرجة في الصندوق
من فضلك أعدها بنفسك أو اشتري مجموعة كاملة منا
معلومات عن صناديق الشحن
حجم المنتج: 158*115*60ملم
حجم الصندوق الداخلي: 253*208*80mm
وزن المنتج: 0.75 كجم
وزن التعبئة: 0.9 كجم
حجم الصندوق الرئيسي: 555 * 400 * 410mm
كمية التعبئة: 20 قطعة
وزن التعبئة: 20 كجم
