مفتاح ألياف 2.5G قابل للإدارة من الطبقة 2 بـ 8 منافذ
المواصفات
|
اسم المنتج |
مفتاح ألياف صناعي مُدار بسرعة 10/100/1000 ميجابت في الثانية (2F+6TP) |
|
رقم الموديل |
IM-FS260GW |
|
المنفذ |
2 * منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 6 * 10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
البروتوكول |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 22 جيجابت في الثانية (بدون ازدحام مروري) حجم DRAM: 128 ميجابايت حجم Flash: 16 ميجابايت معرف VLAN: 4096 حجم جدول عناوين MAC: 8K إطار جامبو: 9.6 كيلو بايت |
|
وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف PWR: الطاقة
برتقالي: Link/ACT أخضر: سرعة الشبكة 1000 ميجابت في الثانية (متوقف عند 100 ميجابت في الثانية)
الألياف: FX1/FX2 |
|
مزود الطاقة |

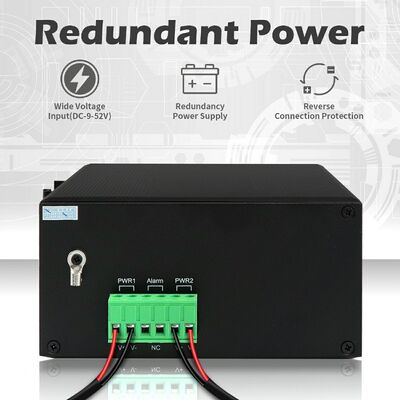

إدخال DC12V~DC52V الاحتياطي، عادةً DC12V/DC24V/DC48V التوصيل العكسي: مدعوم |
|
استهلاك الطاقة |
تحميل كامل ≤5 واط |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيل: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV الاندفاع: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
|
الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |

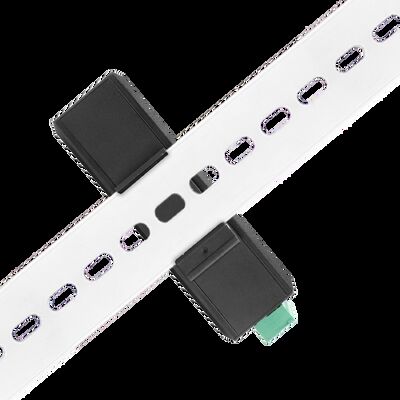

الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 158*115*60 ملم طريقة التركيب: Din-rail/Wall mounting الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
|
الضمان |
3 سنوات، دعم فني مدى الحياة |
الميزات الرئيسية
1. تكوين المنفذ المتنوع: 2 × منافذ ألياف SFP بسرعة 2.5 جيجابت في الثانية (متوافقة مع SM/MM، إرسال 500 متر - 120 كم) + 6 × منافذ 10/100/1000M UTP RJ45 (استشعار تلقائي MDI/MDIX)، مما يسهل الاتصال السلس لشبكات الألياف والنحاس للمحطات الصناعية.
2. دعم الحلقة المتقدمة والشجرة الممتدة: متوافق مع بروتوكولات ITU-T G.8032 Ethernet Protection Ring (EPR) و IEEE 802.1d STP/802.1w RSTP/802.1s MSTP، مما يضمن استعادة الشبكة السريعة (مثالي لطوبولوجيا الحلقة) ومنع الحلقة في التطبيقات الهامة.
3. معالجة البيانات عالية الكفاءة: يعتمد وضع إرسال التخزين وإعادة التوجيه مع تأخير إعادة توجيه <10us، وعرض نطاق ترددي للنظام غير محظور يبلغ 22 جيجابت في الثانية، ومعدل إعادة توجيه 19.344 مليون حزمة في الثانية، وجدول عناوين MAC بحجم 8K، و4096 معرف VLAN، ومخزن حزم بحجم 4 ميجابايت - يدعم إطارات جامبو تصل إلى 9.6 كيلو بايت لإرسال بيانات كبيرة سلس.4. مواصفات الأجهزة القوية: مزود بذاكرة DRAM بحجم 128 ميجابايت وذاكرة Flash بحجم 16 ميجابايت، مما يعزز قدرات معالجة البيانات والتخزين لتشغيل شبكة مستقر.
5. القدرة على التكيف البيئي القوي: غلاف معدني مموج مع حماية من الغبار IP40، وحماية من الاندفاع 6KV (IEC 61000-4-5: تفاضلي ±2KV، مشترك ±6KV)، ومقاومة لـ ESD (±15KV هواء، ±6KV تلامس) و EFT (±6KV). يعمل في درجة حرارة تشغيل -40 درجة مئوية ~ 75 درجة مئوية ودرجة حرارة تخزين -40 درجة مئوية ~ 85 درجة مئوية، مع رطوبة غير متكثفة بنسبة 10% ~ 95% - مناسب للبيئات القاسية الخارجية والصناعية.
6. إدارة الشبكة الشاملة: يدعم واجهة المستخدم الرسومية على الويب، وواجهة سطر الأوامر (CLI) المشابهة لـ Cisco®، و SNMP v1/v2c/v3، و Telnet للتكوين البديهي. يتميز بتشخيص الكابل (تحديد موقع نقطة العطل)، و IEEE 802.3az Energy Efficient Ethernet (EEE) لتحسين الطاقة، ووظائف متقدمة بما في ذلك VLAN (802.1q)، وتجميع الارتباط الديناميكي/الثابت (LACP)، و QoS، وقمع العواصف.
7. آليات أمنية قوية: يدمج مصادقة IEEE 802.1X، و RADIUS، و ACL، و TACACS+، وتشفير HTTPS/SSL/SSH v2 لحماية الوصول إلى الشبكة ونقل البيانات. يدعم ترقية البرنامج عبر TFTP/HTTP مع تكرار البرامج الثابتة، وعميل DHCP/Relay/Snooping، و RMON، و MIB II، والتوافق مع IPv6 لإثبات المستقبل.
8. التثبيت والامتثال المرن: يدعم Din-rail أو Wall mounting، بأبعاد مدمجة تبلغ 15811560 مم (الوزن الصافي 0.75 كجم) لسهولة التكامل في خزائن التحكم الضيقة. يتوافق مع شهادات CE-EMC (EN 55032/55035)، و CE-LVD (EN IEC 62368-1)، و FCC (47 CFR Part 15 Subpart B Class B)، مما يلبي معايير الصناعة الصارمة.
9. اتصال لمسافات طويلة: تدعم منافذ الألياف مسافات إرسال تصل إلى 120 كم (الوضع الفردي)، بينما تعمل منافذ RJ45 مع كابلات CAT3/CAT4/CAT5 (10BASE-T) و CAT5+ (100/1000BASE-TX) لمسافة تصل إلى 100 متر - مثالية لعمليات النشر الصناعية واسعة النطاق.
نظرة عامة
Olycom IM-FS260GW هو مفتاح إيثرنت صناعي مُدار من الطبقة 2+ عالي الأداء ومصمم خصيصًا لاتصال شبكة مستقر ومرن في البيئات الصناعية القاسية.
يتميز بـ 2 × منافذ ألياف SFP بسرعة 100/1000/2500 ميجابت في الثانية (تدعم كلاً من الألياف أحادية الوضع ومتعددة الأوضاع مع مسافات إرسال تتراوح من 500 متر إلى 120 كم) و 6 × منافذ UTP RJ45 بسرعة 10/100/1000 ميجابت في الثانية (الاستشعار التلقائي) (متوافقة تمامًا مع MDI/MDIX)، مما يتيح تكامل الألياف بالنحاس المرن لأجهزة صناعية متنوعة.
تم تصميمه لتحمل الظروف القاسية، ويعمل المفتاح ضمن نطاق درجة حرارة من -40 درجة مئوية إلى 75 درجة مئوية، ويحمل تصنيف حماية IP40، ومجهز بحماية من اندفاع التيار الكهربائي 6KV - يلبي متطلبات الدرجة الصناعية EMC ويتوافق مع معايير FCC و CE. مع عرض نطاق ترددي للنظام غير محظور يبلغ 22 جيجابت في الثانية ودعم بروتوكولات شبكة الحلقة المتقدمة، فإنه يضمن نقل البيانات بكفاءة والاستعادة السريعة للأخطاء، مما يجعله خيارًا موثوقًا به للبنية التحتية الصناعية الهامة وعمليات نشر الشبكات واسعة النطاق.
كما أنه يوفر ضمانًا لمدة 3 سنوات ودعمًا فنيًا مدى الحياة لراحة البال التشغيلية على المدى الطويل.
التطبيق
1. شبكات صناعية تتمحور حول الأتمتة
منتشرة كعمود فقري للاتصالات داخل بيئات الإنتاج الآلية، مما يتيح التفاعل السلس بين وحدات التحكم وأجهزة الاستشعار والمعدات الصناعية. يضمن توفر البيانات باستمرار للتحكم التشغيلي والتشخيص والإشراف على الإنتاج.
2. أنظمة النقل والبنية التحتية العامة
تُطبق عبر بيئات اتصالات الطرق والسكك الحديدية حيث تكون استمرارية الشبكة أمرًا بالغ الأهمية. تساعد البنى القائمة على الحلقة مع آليات الاسترداد السريع في الحفاظ على توفر النظام لإشارات المرور وتشغيل السكك الحديدية، حتى في ظل ظروف فشل الارتباط أو العقدة.
3. شبكات الاتصالات الخاصة التي تدعم الألياف
توضع داخل البنى التحتية للاتصالات البصرية والشبكات الخاصة من الدرجة المؤسسية لدعم نقل البيانات عالي السعة. تسمح واجهات الألياف SFP باتصال موثوق به لمسافات طويلة بين المرافق المتباعدة جغرافيًا وعقد الشبكة.
4. الأصول الصناعية عن بعد والشبكات الإشرافية
يدعم الاتصال بالمنشآت الصناعية البعيدة وغير المأهولة مثل محطات المرافق ومواقع التعدين ومرافق إنتاج الطاقة. مصمم للعمل بشكل موثوق في البيئات الصعبة مع تمكين المراقبة المركزية والتكوين عن بعد.
5. المراقبة الخارجية وشبكات الوصول
مثبتة في الخزائن الخارجية لتطبيقات الأمن والمراقبة، مما يوفر وصولاً مستقرًا إلى الشبكة لكاميرات IP والأجهزة اللاسلكية وأنظمة المراقبة الطرفية. تضمن الحماية من الدرجة الصناعية التشغيل المستمر في ظل الاندفاعات الكهربائية والظروف الجوية القاسية.
6. الاتصال الصناعي على نطاق المؤسسة
يعمل كأساس للشبكات في الحرم الجامعي الصناعي وعمليات الخدمات اللوجستية والمتنزهات الصناعية، ويدعم بنيات الشبكات المجزأة والتعامل مع حركة المرور ذات الأولوية لاستيعاب الخدمات التجارية والتشغيلية المتنوعة.
دعم إدارة IEEE802.3az EEE (إيثرنت موفر للطاقة)، وتحسين استهلاك الطاقة
دعم STP، RSTP، MSTP، ITU-T G.8032 Ethernet Protection Ring (EPR)
دعم QoS، وتصنيف نقل QoS، و CoS، والتحكم في عرض النطاق الترددي (اتجاه الإدخال/الإخراج)، وقمع العواصف، والخدمات المميزة
دعم IEEE802.1q VLAN، ومنفذ VLAN، استنادًا إلى Mac VLAN، و IP subnet VLAN، و Protocol VLAN، وتحويل VLAN، و MVR
دعم تجميع الارتباط الديناميكي IEEE802.3ad LACP، وتجميع الارتباط الثابت
دعم IGMP/MLD snooping V1/V2/V3، وتصفية/تعديل IGMP، والبحث عن IGMP
دعم تقرير وكيل IGMP، و MLD snooping
الأمان: استنادًا إلى المنفذ و Mac IEEE802.1X، و RADIUS، و ACL، و TACACS+، و HTTP/HTTPS، و SSL/SSH v2
دعم Cisco® مثل CLI، وإدارة الويب، و SNMP v1/v2c/v3، و Telnet
دعم ترقية البرنامج عبر TFTP و HTTP، تمنع تكرار البرامج الثابتة فشل الترقية
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Vitesse
2، هل يمكنني تخصيصه؟
Olycom: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم
بالنسبة لمنافذ LAN، فهي استشعار تلقائي 10/100/1000M
بالنسبة لمنافذ الألياف، يرجى تكوين سرعة 100 ميجابت في الثانية عبر واجهة المستخدم الرسومية على الويب أو CLI
4، هل تقومون بـ SKD/CKD؟
أ: نعم
بصفتنا مصنعًا، فقد تعاملنا مع هذا الأمر عدة مرات.
