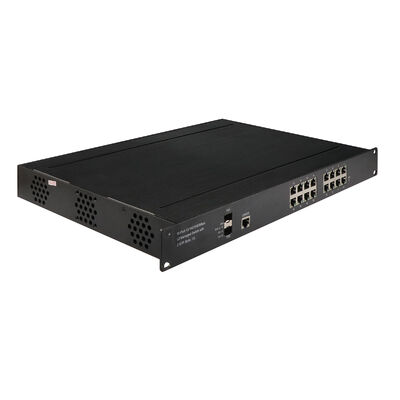

1U نوع 2.5G مدير PoE شبكة التبديل 16 منفذ
الخصائص الرئيسية
1. تكوين منفذ ذو كثافة عالية
مجهزة بموانئ الألياف SFP 2 × 1000 Mbps وموانئ RJ45 Ethernet 16 × 10/100/1000 Mbps ، يدعم المفتاح توسيع الشبكة المرن.منافذ النحاس متوافقة مع كابلات CAT3/CAT4/CAT5 (10BASE-T) و CAT5e أو أعلى (100/1000BASE-TX) تصل إلى 100 متر، مما يتيح التكامل السهل مع الأجهزة القديمة والحديثة.
2تصميم الأجهزة الصناعية
الحجرة المعدنية القوية (483 × 275 × 44.5 مم) تلبي معايير حماية IP30 وتدعم مدخل AC 220V غير قطبي ، مما يسهل نشر الطاقة في الخزانات الصناعية.الامتثال لمعايير EMI و EMS يضمن التشغيل المستقر تحت تداخلات كهرومغناطيسية قوية.
3إضافة شبكة سريعة وحماية حلقة
يدعم بروتوكولات ITU-T G.8032 Ethernet Protection Ring (EPR) ، ERPS ، والبروتوكولات الكلاسيكية للشجرة بما في ذلك STP و RSTP و MSTP. توفر هذه الآليات استعادة الأخطاء تحت 50 ms ، وتمنع حلقات الشبكة,والحفاظ على استمرارية الاتصال في طوبولوجيا الحلقة والشبكة.
4تحكم متقدم في شبكة VLAN و Multicast
يقدم إمكانات واسعة النطاق لـ VLAN بما في ذلك IEEE 802.1Q VLAN ، VLAN القائم على الموانئ ، VLAN القائم على MAC ، VLAN شبكة فرعية IP ، VLAN القائم على البروتوكول ، ترجمة VLAN ، وتسجيل VLAN متعددة البث (MVR).
يتم تعزيز تحسين الإرسال المتعدد من خلال تجسس IGMP / MLD (v1 / v2 / v3) ، والفلتر ، وتقارير الوكيل ، مما يقلل من حركة المرور غير الضرورية ويحافظ على عرض النطاق الترددي للفيديو وتدفقات الوقت الحقيقي.
5إدارة حركة المرور الدقيقة وجودة الخدمة
يستخدم التبديل بين التخزين والإرسال مع دعم الإطارات الكبيرة تصل إلى 9.6 كيلوبايت. تشمل ميزات QoS المتكاملة تصنيف حركة المرور ، وتخطيط الأولوية (CoS) ، والحد من معدل الدخول / الخروج ،تشكيل الميناء، والتحكم في العواصف للبث والبث المتعدد والحركة المرورية غير المعروفة، مما يضمن أداءً محددًا للتطبيقات الصناعية الحساسة للانتظار.
يدعم IEEE 802.3az Ethernet الكفاءة في استخدام الطاقة لتحسين استهلاك الطاقة خلال فترات الاستخدام المنخفضة.
6أمن الشبكة متعدد الطبقات
يوفر تحكمًا قويًا في الوصول من خلال مصادقة IEEE 802.1X والأمن القائم على MAC و RADIUS و TACACS + وسياسات ACL مرنة. آليات حماية إضافية مثل IP Source Guard ،التفتيش الديناميكي لـ ARP، والإدارة المشفرة عبر HTTPS و SSL و SSH v2 تساعد على الدفاع ضد التزوير والوصول غير المصرح به والتهديدات الإلكترونية.
يتضمن DHCP Snooping و DHCP Relay مع الخيار 82 لإدارة عنوان IP آمن.
7جمع الروابط المرنة
يدعم كل من التجميع الثابت و IEEE 802.3ad LACP ، مما يسمح بجمع العديد من الروابط المادية لتحقيق معدل تسريع أعلى وتكرارية الروابط مثالي للاتصالات العمود الفقري وطبقة التجميع.
8إدارة شاملة ومراقبة
يدعم طرق إدارة متعددة بما في ذلك CLI (Cisco-style) ، و Web GUI، و SNMP v1/v2c/v3، و Telnet. تشمل الميزات ترقية TFTP / HTTP للبرمجيات الثابتة مع حماية الصورة المزدوجة، RMON، MIB II،المرآة على الميناء، سجلات الأحداث، DNS، وتزامنة وقت NTP / SNTP.
تساعد أجهزة تشخيص الكابلات المتكاملة على تحديد وتحديد موقع أخطاء الأسلاك بسرعة، مما يقلل من وقت استكشاف الأخطاء في الموقع.
9جاهزية كاملة لـ IPv6
الدعم الأصلي لإدارة IPv6 والخدمات مثل IPv6 Telnet و ICMPv6 و SNMPv6 و HTTPv6 و SSH/SSL عبر IPv6 و IPv6 ACL و IPv6 QoS و TFTPv6 و NTPv6ضمان التوافق مع بنية الشبكة من الجيل التالي.
10.موثوقية صناعية مثبتة
معتمدة على مقاومة الاهتزاز والصدمات والسقوط الحر وفقًا لمعايير IEC 60068 تعمل بشكل موثوق في رطوبة غير مكثفة 5%-95%مما يجعلها مناسبة للعمل المستمر في البيئات الصناعية القاسية.
البيانات التقنية
|
اسم المنتج |
10/100/1000Mbps مفتاح الألياف الصناعية (2F+16TP) |
|
رقم الطراز |
IM-FP021616GW |
|
الميناء |
2 x 1000Mpbs منافذ SFP 16x10/100/1000M UTP RJ45 |
|
المعيار |
إيه إي إي 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
|
رقم تعريف أراضي الإقليم |
4096 |
|
الإطار الكبير |
9.6KB |
|
حجم جدول عناوين MAC |
8K |
|
بو ستاندرد |
IEEE802.3af، IEEE802.3at (بوي اختياري، افتراضي بدون بوي) |
|
ميزات التبديل |
طريقة النقل: التخزين والإرسال عرض النطاق الترددي للنظام: 36Gbps (غير الازدحام المروري) |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
|
مصابيح LED |
الطاقة، الشبكة، الألياف |
|
إمدادات الطاقة |
الجهد الدخالي: AC220V مدخل طاقة غير قطبي: دعم |
|
البيئة |
درجة حرارة العمل: -40°C 85°C رطوبة العمل: 5%~95%, غير مكثفة |
|
معايير الصناعة |
EMI: FCC Part 15 Subpart B Class A، EN 55022 Class A، EN61000-6-4- الانبعاثات في البيئة الصناعية نظام EMS: EN61000-6-2-المناعة للبيئة الصناعية ، EN 61000-4-2 (ESD) المستوى 3 ، EN 61000-4-3 (RS) المستوى 3 ، EN 61000-4-4 (EFT) المستوى 3 ، EN 61000-4-5 (Surge) المستوى 3 ، EN 61000-4-6 (CS) المستوى 3 ،EN 61000-4-8 مراقبة المرور: NEMA-TS2، اهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32، الصدمة: IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
|
المعلومات الميكانيكية |
فئة السلامة: IP30 الأبعاد: 483 × 275 × 44.5 ملم |
|
الضمان |
استبدال في غضون سنة واحدة ؛ إصلاح 3 سنوات |
نظرة عامة
أوليكوم IM-FP021616GW هو مفتاح إثنتر إدارة الطبقة 2 الصناعية المصممة لتوفير اتصال شبكة مستقر وعالي الناتج الآمن في البيئات الصناعية المطالبة.
وهو يجمع بين قدرة العمود الفقري للألياف مع الوصول إلى النحاس عالي الكثافة ، مما يجعله مناسبًا لجمع الأجهزة الصناعية على نطاق واسع والنقل على مسافة طويلة.
يوفر المحول واجهتين للفايبر SFP بـ 2 جيجابيت تدعم كل من وحدات الوضع الواحد و متعدد الوضع ، مما يتيح مسافات الإرسال من روابط قصيرة المدى تصل إلى 100 كم ،جنبا إلى جنب مع 16 منفذ إيثيرنت RJ45 10/100/1000 Mbps للتفاوض تلقائيًا للاتصالات المرنة للأجهزة الميدانيةهذا التصميم الهجين يسمح بالاندماج السلس بين الألياف والنحاس عبر الشبكات الصناعية.
مصممة لظروف قاسية، يعمل IM-FP021616GW بشكل موثوق عبر نطاق درجة الحرارة الممتدة من -40°C إلى +85°C،ويدعم مدخل الطاقة غير القطبية AC 220V، وضمان مقاومة الضوضاء الكهربائية، الاهتزاز، والغبار التي توجد عادة في المواقع الصناعية.
مع قدرة التبديل غير الممنوعة 36 جيجابايت في الثانية ، وجدول عناوين MAC 8K ، ودعم ما يصل إلى 4096 VLAN ، يوفر التبديل أداءً ثابتًا حتى في الشبكات عالية الكثافة والمتعددة الأجزاء.
تضمن إدارة متقدمة، والإضافية، ومراقبة حركة المرور، وميزات الأمن التشغيل دون انقطاع 24/7 للتطبيقات المهمة.
المنتج يتوافق مع معايير FCC و CE و NEMA-TS2 و EN 50121-4 (التطبيقات السكك الحديدية) و مدعوم بسياسة استبدال لمدة عام وخدمة إصلاح لمدة ثلاث سنوات ،مما يجعلها خيارًا موثوقًا للتنفيذ الصناعي طويل الأجل.
التطبيقات
1أنظمة الأتمتة والتحكم الصناعية
يدعم PLCs و HMI و أجهزة الاستشعار و أجهزة التحكم في خطوط الإنتاج و أنظمة الأتمتة.عزل VLAN و QoS يضمنون تقديم موثوق حركة المرور التحكم في الوقت الحقيقي مع فصل بيانات الإدارة والمراقبة.
2شبكات النقل والسكك الحديدية
مصممة لأنظمة الاتصالات السكك الحديدية والطرقية، بما يتماشى مع معيار EN 50121-4، وتضمن بروتوكولات إعادة التكرار الحلقية استعادة سريعة وارتباط غير متقطع للإشارات، والمراقبة،وأنظمة معلومات الركاب.
3البنية التحتية للطاقة والطاقة والمرافق
مثالية للمحطات الفرعية ومواقع الطاقة المتجددة وشبكات مراقبة الشبكة. حماية الحلقة عالية التوافر وتسامح درجة الحرارة واسعة دعم المنشآت الخارجية وغير المراقبة.
4البيئات الصناعية القاسية
مناسبة للتعدين والمعادن ومصانع البتروكيماويات ومواقع الصناعة الثقيلة مقاومة للغبار والاهتزازات والتداخلات الكهربائية ودرجات الحرارة القصوىمع إدارة عن بعد تبسيط الصيانة.
5مراقبة الفيديو والرصد عن بعد
تم تحسينها لشبكات كاميرات IP وأنظمة الأمن. إدارة البث المتعدد و QoS تعطي الأولوية لحركة المرور فيديو في حين أن VLANs عزل بيانات المراقبة من الشبكات التشغيلية.
6الحدائق الصناعية و حرم الشركات
يوفر شبكة تجميع وتوزيع موثوقة للمنتزهات الصناعية ومراكز الخدمات اللوجستية والحرم الجامعي الكبير ، ودعم كثافة الأجهزة العالية وتقسيم حركة المرور وتجميع الروابط العمودية.
7النقل السكك الحديدية والنقل العام
يضمن الاتصالات المستقرة للمعدات الداخلية وأجهزة الاستشعار على جانب المسار وأنظمة التحكم في المحطة. يعزز استرداد الأخطاء السريع السلامة واستمرارية التشغيل.
8مشاريع الهجرة إلى IPv6
منصة مثالية للمنظمات التي تنتقل إلى IPv6 ، تقدم إمكانات إعادة إرسال بيانات IPv6 الكاملة وإدارةها دون المساس بالأداء أو الأمان.
WEB معلومات
دعم تشخيص الكابل ويمكن تحديد موقع نقطة العيب
دعم إدارة الـ IEEE802.3az EEE ((الـ Ethernet الكفاءة من حيث الطاقة) ، وتحسين استهلاك الطاقة
دعم STP، RSTP، MSTP، ITU-T G.8032 حلقة حماية الايثنر ((EPR)
دعم QoS ، تصنيف النقل QoS ، CoS ، التحكم في عرض النطاق الترددي ((اتجاه المدخلات / الإخراجات) ، قمع العواصف ، الخدمات المختلفة
دعم IEEE802.1q VLAN ، منفذ VLAN ، Mac VLAN ، IP subnet VLAN ، بروتوكول VLAN ، VLAN converter ، MVR
دعم تجميع الروابط الديناميكية IEEE802.3ad LACP ، تجميع الروابط الثابتة
دعم IGMP/MLD التجسس V1/V2/V3، IGMP تصفية/تعديل، IGMP البحث
تقرير عميل IGMP الدعم، التجسس MLD
السلامة: تستند إلى منفذ و Mac IEEE802.1X ، RADIUS ، ACL ، TACACS + ، HTTP / HTTPS ، SSL / SSH v2
دعم Cisco® مثل CLI ، إدارة الويب ، SNMP v1 / v2c / v3 ، Telnet
دعم ترقية البرمجيات عبر TFTP و HTTP ، يمنع إزالة البرمجيات الثابتة فشل الترقية
دعم عميل DHCP/إرسال/التجسس/خيار التجسس 82/خيار الإرسال 82
دعم RMON، MIB II، صورة المرآة، سجل الأحداث، DNS، NTP/SNTP، IEEE802.1ab LLDP
دعم IPV6 خادم Telnet / ICMP v6 ، SNMP ، HTTP ، SSH / SSL ، NTP / SNTP ، TFTP ، QoS ، ACL
