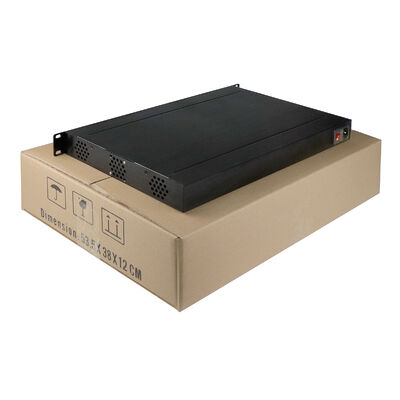

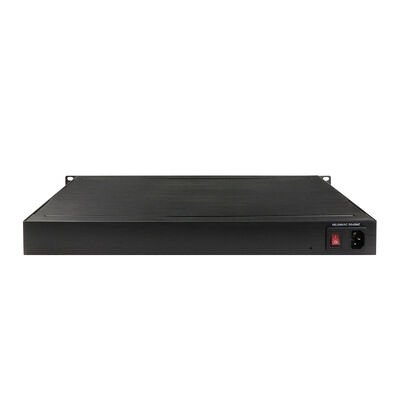

24 منفذ رف قابل للتركيب L2 / L3 مدير جهاز تحويل الألياف الجيغابيت
مواصفات مفتاح الشبكة 24 منفذ
| اسم المنتج | 10/100/1000Mbps التبديل الصناعي المدار بالألياف (4F + 24TP) |
| رقم الطراز | IM-FS042400GW |
| الميناء |
4 x 1000Mpbs منافذ SFP (الموانئ FX3 و FX4 هي منافذ COMBP) 24x10/100/1000M UTP RJ45 ((البوابة 23 و 24 هي بوابات COMBO) |
| المعيار | إيه إي إي 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| بو ستاندرد | IEEE802.3af، IEEE802.3at (بوي اختياري، افتراضي بدون بوي) |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال عرض النطاق الترددي للنظام: 56 جيجابايت في الثانية (غير ازدحام المرور) |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
| مصابيح LED | الطاقة، الشبكة، الألياف |
| إمدادات الطاقة |
الجهد الدخالي: AC220V مدخل طاقة غير قطبي: دعم |
| البيئة |
درجة حرارة العمل: -40° ≈ 85°C رطوبة العمل: 5%~95%, غير مكثفة |
| معايير الصناعة |
EMI: FCC Part 15 Subpart B Class A، EN 55022 Class A، EN61000-6-4- الانبعاثات في البيئة الصناعية نظام EMS: EN61000-6-2-المناعة للبيئة الصناعية ، EN 61000-4-2 (ESD) المستوى 3 ، EN 61000-4-3 (RS) المستوى 3 ، EN 61000-4-4 (EFT) المستوى 3 ، EN 61000-4-5 (Surge) المستوى 3 ، EN 61000-4-6 (CS) المستوى 3 ،EN 61000-4-8 مراقبة المرور: NEMA-TS2، اهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32، الصدمة: IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
| المعلومات الميكانيكية |
فئة السلامة: IP30 الأبعاد: 483 × 294.6 × 44.5 ملم |
| الضمان | استبدال في غضون سنة واحدة ؛ إصلاح 3 سنوات |
الخصائص الرئيسية
1هندسة الموانئ ومرونة وسائل الإعلام
يوفر التبديل 4 × 1000 Mbps منافذ الألياف SFP ، ودعم وحدات الوضع الواحد والطرق المتعددة مع مسافات الإرسال تتراوح من 20 كم إلى 100 كم.
تعمل اثنتان من واجهات الألياف كمنفذات COMBO ، وتشارك الموارد المادية مع منافذ النحاس المقابلة للسماح باختيار الألياف أو النحاس.
بالإضافة إلى ذلك ، تدعم منافذ RJ45 Ethernet 24 × 10/100/1000 Mbps التفاوض التلقائي وMDI / MDIX التلقائي لدمج الأجهزة السريع.
يتم تنفيذ المنافذ 23 و 24 أيضًا كواجهات COMBO ، مما يزيد من مرونة الأسلاك في المواقع الصناعية المقيدة.
وتدعم منافذ النحاس كابلات Ethernet القياسية تصل إلى 100 متر ، مما يضمن التوافق مع كل من الأجهزة الصناعية القديمة والحديثة.
2تصميم الأجهزة الصناعية
أبعاد الحجرة (483 × 294.6 × 44.5 مم) مُحسّنة للخزانات الصناعية المثبتة على الرف.
يلبي الغطاء المعدني معايير حماية IP30 ، مما يوفر مقاومة دخول الغبار والصدمات الميكانيكية.
إدخالات الطاقة غير القطبية مزدوجة AC 220V تلغي مخاوف القطبية وتعزز موثوقية الطاقة.
يلبي الجهاز متطلبات EMI و EMS الصارمة ، بما في ذلك FCC Part 15 Class A و EN 61000-4 Level 3 ، مما يضمن التشغيل المستقر في بيئات عالية التداخل.
3إزالة الشبكة واسترداد الأخطاء
يدعم المفتاح ITU-T G.8032 Ethernet Protection Ring (EPR) للزيادة السريعة القائمة على الحلقة.
دعم إضافي لـ ERPS و STP و RSTP و MSTP يضمن التوافق مع طوبولوجيات الشبكات الصناعية المختلفة.
أوقات استرداد الأخطاء ≤50 ms تقلل من انقطاع الخدمة أثناء فشل الرابط.
الآليات المدمجة للكشف عن الحلقة وقمعها تمنع عواصف البث وعدم استقرار الشبكة.
4. VLAN و Multicast مراقبة حركة المرور
يتم دعم آليات VLAN متعددة ، بما في ذلك IEEE 802.1Q VLAN ، VLAN القائم على الموانئ ، VLAN القائم على MAC ، IP subnet VLAN ، و VLAN القائم على البروتوكول.
يسمح ترجمة VLAN بالاتصال المباشر بين نطاقات الشبكة المنقسمة.
تسجيل VLAN متعدد الإرسال (MVR) يمكّن توزيع تيار متعدد الإرسال بكفاءة عبر حدود VLAN.
يتم تحسين حركة البث المتعدد باستخدام IGMP و MLD snooping (v1 / v2 / v3) ، إلى جانب وظائف تصفية وتقديم تقارير الوكيل.
هذه الميزات تقلل بشكل كبير من الفيضانات المتعددة غير الضرورية في عمليات النشر على نطاق واسع.
5. QoS و تحسين حركة المرور
يعمل المفتاح باستخدام آلية تخزين وإعادة إرسال لضمان سلامة البيانات.
دعم الإطارات الضخمة تصل إلى 9.6 كيلوبايت يحسن كفاءة نقل حزم البيانات الكبيرة.
تشمل وظائف QoS تصنيف حركة المرور، وتخطيط الأولوية، ووضع علامة CoS، والحد من السعر.
يضمن التحكم في عرض النطاق الترددي للدخول والخروج تخصيص الموارد بشكل عادل بين الأجهزة المتصلة.
آليات التحكم في العواصف تقمع البث والبث المتعدد والحركة الوحيدة غير المعروفة.
IEEE 802.3az Ethernet الكفاءة في استخدام الطاقة يقلل بشكل ديناميكي من استهلاك الطاقة خلال فترات الحركة المنخفضة.
6أمن ومراقبة الوصول
يتم حماية الوصول إلى الشبكة من خلال مصادقة IEEE 802.1X على أساس منفذ أو عنوان MAC.
يتم دعم المصادقة المركزية عبر RADIUS و TACACS +.
توفر سياسات ACL المرنة تصفية حركة المرور والقيود على الوصول.
تشمل الضمانات الإضافية حماية مصدر IP ، وتفتيش ARP الديناميكي ، والوصول الإداري المشفر باستخدام HTTPS و SSL و SSH v2.
حماية تعيين عنوان IP ومنع هجمات DHCP المارقة.
7جمع الروابط
يدعم المفتاح تجميعًا ثابتًا بالإضافة إلى IEEE 802.3ad LACP.
يمكن دمج العديد من الروابط المادية في واجهة منطقية واحدة لزيادة عرض النطاق الترددي والتكرار.
يمكن لمجموعات التجميع توفير سعة مرور تصل إلى 4 جيجابت في الثانية، مناسبة للاتصالات العمودية وتجميع الطبقة.
8الإدارة والصيانة
يتوفر الوصول الإداري من خلال CLI على طراز Cisco ، واجهة واجهة رسمية على الويب ، SNMP v1 / v2c / v3 ، و Telnet.
يتم دعم ترقية البرمجيات الثابتة عبر TFTP و HTTP ، مع إعادة توزيع الصور لمنع فشل الترقية.
تتضمن ميزات المراقبة RMON و MIB II ، وسجل الأحداث التفصيلي.
يُمكّن التمثيل المرئي للموانئ من تحليل حركة المرور وإصلاح الأخطاء.
تشخيص الكابلات المتكاملة لتحديد أخطاء الأسلاك مثل الانفتاح أو القصير، مما يقلل من وقت الصيانة في الموقع.
يتم دعم مزامنة الوقت من خلال NTP و SNTP.
9. جاهزية IPv6
يوفر التبديل دعمًا كاملًا لـ IPv6 عبر طائرات الإدارة والإعادة.
تشمل الخدمات المدعومة IPv6 Telnet و ICMPv6 و SNMPv6 و HTTPv6 و SSH / SSL عبر IPv6 و TFTPv6 و NTPv6.
تضمن إصدارات ACL و IPv6 QoS تطبيق سياسة متسقة في الشبكات المزدوجة أو IPv6 فقط.
10الموثوقية البيئية
يتم اختبار الجهاز على الاهتزاز والصدمة والسقوط الحر وفقًا لمعايير IEC 60068.
يعمل بشكل موثوق في رطوبة غير مكثفة 5%~95%.
مصممة للعمل المستمر في أنظمة السكك الحديدية، والخزانات الخارجية، ومرافق التعدين، ومصانع البتروكيماويات.
واجهة استخدام WEB
التطبيق
1. الأتمتة الصناعية على نطاق واسع
يدعم اتصال أجهزة واسعة النطاق في المصانع الكبيرة وأنظمة أتمتة العمليات.
موانئ RJ45 تربط PLC ، أجهزة الاستشعار ، HMI ، و أجهزة التحكم ، والروبوتات الصناعية.
تقسيم VLAN يفصل حركة الإنتاج والمراقبة والإدارة.
توفير الحلقات المتكررة وتجميع الروابط يضمن الاتصال المستقر عبر خطوط الإنتاج المعقدة.
2النقل والأنظمة السكك الحديدية
تتوافق بالكامل مع EN 50121-4، مناسبة لشبكات الاتصالات والتحكم في حركة السكك الحديدية.
بروتوكولات حماية الحلقة تضمن التعافي السريع في أنظمة الإشارة والمراقبة.
الموانئ COMBO تبسط التعايش بين الألياف والنحاس في الخزانات على جانب الطرق والمحطات.
3البنية التحتية للطاقة والخدمات العامة
مثالية للمحطات الفرعية ومزارع الرياح ونشر الشبكات الذكية.
يسمح منافذ الألياف بالاتصالات على مسافة طويلة بين مراكز التحكم والمعدات الميدانية.
تحمل درجة حرارة واسعة يدعم التثبيتات في الهواء الطلق والبعيدة.
4الحديقة الصناعية ومركز البيانات
وظائف كجمع أو مفتاح العمود الفقري في المنتزهات الصناعية.
قدرة التبديل العالية تدعم حركة المرور الشرقية الغربية الثقيلة بين الخوادم وأنظمة التحكم.
اختيار وسائل الإعلام المرن يضمن تصميم بنية العمود الفقري.
5بيئة قاسية عمليات نشر كبيرة
تستخدم في التعدين والمعادن وصناعات البتروكيماويات.
المقاومة للغبار، التداخل الكهرومغناطيسي، وتغير درجة الحرارة الشديدة.
الإدارة عن بعد والتشخيص يقلل من جهد الصيانة في المواقع الكبيرة.
6مراقبة الفيديو والمراقبة
محسّنة لتطبيقات كاميرات IP واسعة النطاق
التحكم بالبث المتعدد يقلل من هدر النطاق الترددي
تحدد QoS أولويات تدفقات الفيديو لضمان استقرار الصورة.
7. IPv6 الهجرة وشبكات IIoT
مناسبة للمدن الذكية والمصانع الرقمية ومنصات IIoT التي تنتقل إلى IPv6.
يضمن التوافق على المدى الطويل مع بنية الشبكات الصناعية من الجيل التالي.
ملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
