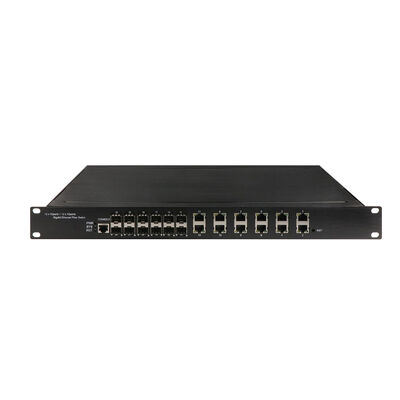

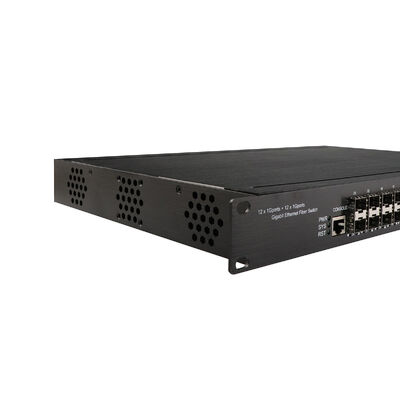

محول إيثرنت جيجابت مُدار بـ 24 منفذ
البيانات الفنية
|
اسم المنتج |
محول ألياف صناعي بسرعة 10/100/1000 ميجابت في الثانية (12F+12TP) |
|
رقم الموديل |
IM-FS121200GW |
|
المنفذ |
12 × منافذ SFP بسرعة 100/1000/2500 ميجابت في الثانية 12 × 10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
المعيار |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
معرف VLAN |
4096 |
|
إطار جامبو |
9.6 كيلوبايت |
|
حجم جدول عناوين MAC |
8 آلاف |
|
ميزات التبديل |
وضع الإرسال: تخزين وإعادة توجيه عرض نطاق النظام: 48 جيجابت في الثانية (بدون ازدحام) |
|
وسائط الشبكة |
10BASE-T: زوج ملتوي غير محمي CAT3، CAT4، CAT5 (≤100 متر) 100/1000BASE-TX: زوج ملتوي محمي CAT5 أو أعلى (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
|
مؤشرات LED |
الطاقة، الشبكة، الألياف |
|

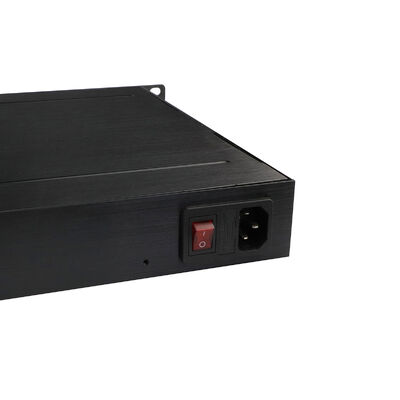

مزود الطاقة |
جهد الإدخال: AC220V مدخل طاقة غير قطبي: مدعوم |
|
البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية رطوبة التشغيل: 5% ~ 95%، غير متكثف |
|
المعايير الصناعية |
التداخل الكهرومغناطيسي (EMI): FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- Emission for industrial environment التوافق الكهرومغناطيسي (EMS): EN61000-6-2-Immunity for industrial environment, EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 التحكم في حركة المرور: NEMA-TS2، الاهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32، الصدمة: IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
|
المعلومات الميكانيكية |
فئة السلامة: IP30 الأبعاد: 483 × 294.6 × 44.5 مم |
|
الضمان |
استبدال خلال سنة واحدة؛ إصلاح لمدة 3 سنوات |
ما يقدمه
1. ألياف عالية الكثافة ووصول مرن
يوفر الجمع بين 12 منفذ SFP عالي السرعة (1 جيجابت/2.5 جيجابت) و 12 منفذ جيجابت RJ45 توازنًا مثاليًا بين وصلات الألياف الصاعدة بعيدة المدى والوصول إلى الأجهزة المحلية.
يدعم دعم وحدات الألياف من 20 كم إلى 100 كم عمليات النشر الصناعية واسعة النطاق، والطوبولوجيا الحلقية، والاتصال بين المباني دون الحاجة إلى معدات إضافية.
2. تكرار شبكة صناعية
لضمان التشغيل دون انقطاع، يدعم IM-FS121200GW بروتوكول ITU-T G.8032 Ethernet Ring Protection، ERPS، و STP/RSTP/MSTP.
توفر هذه الآليات استعادة الأعطال في أقل من 50 مللي ثانية، مما يمنع حلقات الشبكة بشكل فعال ويقلل من وقت التوقف عن العمل في الشبكات الصناعية الأساسية الكبيرة.
3. شبكات VLAN متقدمة والتحكم في البث المتعدد
تمكن إمكانيات شبكات VLAN الشاملة - بما في ذلك IEEE 802.1Q VLAN، و VLAN المستند إلى MAC/IP/البروتوكول، وترجمة VLAN، و MVR - من تجزئة دقيقة لحركة المرور وتشغيل آمن للخدمات المتعددة.
يقوم IGMP/MLD Snooping (v1/v2/v3) المدمج وتصفية البث المتعدد بتحسين استخدام النطاق الترددي، مما يجعل المحول مثاليًا لمراقبة الفيديو والمراقبة الصناعية وتوزيع البيانات في الوقت الفعلي.
4. إدارة حركة المرور الذكية والكفاءة
مع تصنيف حركة المرور المستند إلى QoS، وتحديد أولويات CoS، والحد من معدل الاتجاهين، وقمع عواصف البث، تحظى حركة المرور التحكمية الحرجة بالأولوية دائمًا.
يحسن دعم الإطارات الجامبو حتى 9.6 كيلوبايت الكفاءة لتدفقات البيانات الكبيرة، بينما يقلل IEEE 802.3az Energy Efficient Ethernet من استهلاك الطاقة أثناء انخفاض استخدام الشبكة.
5. أمان على مستوى المؤسسات
تتضمن ميزات الأمان متعددة الطبقات مصادقة IEEE 802.1X، و RADIUS/TACACS+، والتحكم في الوصول المستند إلى ACL لحماية حافة الشبكة.
توفر إجراءات حماية إضافية مثل IP Source Guard، و ARP Inspection، و DHCP Snooping/Relay (Option 82)، وتشفير HTTPS/SSH v2 حماية ضد التزييف والوصول غير المصرح به وحركة المرور الضارة.
6. أدوات إدارة وصيانة كاملة
يدعم المحول طرق إدارة متعددة - واجهة المستخدم الرسومية للويب، و CLI بأسلوب Cisco®، و SNMP v1/v2c/v3، و Telnet - مما يسمح بالتكامل السهل مع منصات NMS الحالية.
تقلل ميزات مثل تكرار البرامج الثابتة مع ترقية TFTP/HTTP، و RMON، و port mirroring، و event logging، و DNS، و NTP/SNTP، وتشخيص الكابلات المدمج بشكل كبير من وقت استكشاف الأخطاء وإصلاحها وتكاليف الصيانة.
7. مصمم للبيئات الصناعية
معتمد لتحمل تداخل EMI/EMS، والاهتزاز، والصدمات، والارتفاعات الكهربائية، يلبي IM-FS121200GW المعايير الصناعية الصارمة.
يضمن غلافه المتين وتحمله الواسع للرطوبة (10٪ - 90٪ غير متكثف) الاستقرار طويل الأمد في المصانع والمحطات الفرعية وخزائن الطرق والمرفقات الخارجية.
8. جاهز لـ IPv6
الدعم الكامل لـ IPv6 - بما في ذلك الإدارة، و QoS، و ACL، و SNMPv6، و ICMPv6 - يؤمن الشبكة للمستقبل لهجرة IPv6، وتوسع IIoT، ومشاريع البنية التحتية الذكية.
أين يُستخدم
1. شبكات البنية التحتية والتجميع الصناعية
مثالي كمحول أساسي أو تجميع في المصانع الكبيرة والحدائق الصناعية وعمليات التعدين. تتيح منافذ الألياف عالية الكثافة هياكل حلقية متكررة، بينما تبسط الميزات المُدارة تجزئة الشبكة ومراقبتها.
2. أنظمة النقل والسكك الحديدية
متوافق تمامًا مع EN 50121-4، المحول مناسب تمامًا لشبكات اتصالات السكك الحديدية وأنظمة إدارة حركة المرور وخزائن الطرق. يضمن حماية الحلقة المستندة إلى الألياف التشغيل المستمر لأنظمة الإشارات، و CCTV، ومعلومات الركاب.
3. البنية التحتية للطاقة والكهرباء والمرافق
يتم نشره بشكل شائع في المحطات الفرعية ومزارع الرياح وشبكات الشبكات الذكية، حيث تكون درجة الحرارة الواسعة ومدخل الطاقة المستقر ضروريين. تضمن QoS التسليم ذي الأولوية لبيانات الحماية والتحكم.
ربط مراكز البيانات الصناعية والحدائق
مع وصلات الألياف بسرعة 2.5 جيجابت في الثانية وسعة تبديل تبلغ 56 جيجابت في الثانية، يدعم IM-FS121200GW الاتصال عالي السرعة بين مراكز البيانات الصناعية وغرف التحكم والشبكات الأساسية. تعمل تجميعات الروابط على تحسين الإنتاجية والتكرار.
4. مواقع صناعية قاسية ونائية
مناسب لمصانع البتروكيماويات ومنشآت المعادن والمنشآت النائية حيث الغبار والضوضاء الكهربائية ودرجات الحرارة القصوى شائعة. تبسط الإدارة عن بعد وتشخيص الكابلات الصيانة في المواقع التي يصعب الوصول إليها.
5. IIoT والبنية التحتية الذكية المستندة إلى IPv6
أساس ممتاز لعمليات IIoT والمصانع الذكية والمدن الذكية، مما يتيح التكامل السلس لأجهزة الاستشعار ووحدات التحكم ومنصات الإدارة المستندة إلى السحابة عبر الشبكات التي تدعم IPv6.
معلومات الويب
يدعم STP، RSTP، MSTP، ITU-T G.8032 Ethernet Protection Ring (EPR)
يدعم IEEE802.1q VLAN، منفذ VLAN، VLAN المستند إلى MAC، شبكة VLAN لشبكة IP الفرعية،
بروتوكول VLAN، تحويل VLAN، MVR
يدعم تقرير وكيل IGMP، MLD snooping
الأمان: مستند إلى المنفذ و MAC IEEE802.1X، RADIUS، ACL، TACACS+، HTTP/HTTPS، SSL/SSH v2
يدعم تشخيص الكابلات ويمكنه تحديد نقطة الخطأ
يدعم IEEE802.3az EEE (Energy Efficient Ethernet) Management، تحسين استهلاك الطاقة
يدعم تجميع الروابط الديناميكي IEEE802.3ad LACP، وتجميع الروابط الثابت
يدعم IGMP/MLD snooping V1/V2/V3، تصفية/تعديل IGMP، بحث IGMP
يدعم RMON، MIB II، النسخ المتطابق، سجل الأحداث، DNS، NTP/SNTP، IEEE802.1ab LLDP
يدعم Qos، تصنيف النقل Qos، Cos، التحكم في عرض النطاق الترددي
(اتجاه الإدخال/الإخراج)، قمع العواصف، الخدمات المميزة
يدعم خادم IPv6 Telnet /ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP، TFTP، QoS، ACL.
يدعم CLI بأسلوب Cisco®، وإدارة الويب، و SNMP v1/v2c/v3، و Telnet
يدعم ترقية البرامج عبر TFTP و HTTP، وتكرار البرامج الثابتة يمنع فشل الترقية
يدعم DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
ملحق
|
وحدة ألياف صناعية |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310 نانومتر) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
