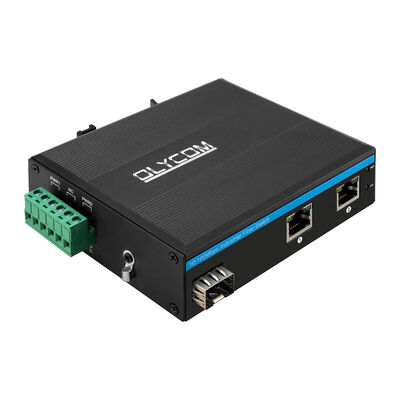

Olycom Compact 4 منفذ 100M محول شبكة الألياف
الميزات الرئيسية لمفتاح إيثيرنث ذو 4 منافذ
1مصممة لأول طوبولوجيا صناعية للألياف
يعد IM-FS220FE مناسبًا بشكل خاص لتصميمات الشبكات الصناعية التي تركز على الألياف ، حيث لا يستخدم النحاس إلا في الحافة. مع منفذين مستقلين لألياف SFP ،يسمح الجهاز للمهندسين ببناء إضافة بسيطة وفعالة دون إدخال تعقيدات الإدارةسواء تم نشرها في حلقة، أو التوطين المزدوج، أو توبولوجيا النقطة إلى النقطة، يضمن المفتاح أن مسارات الاتصالات الحرجة تظل متاحة حتى إذا تم تعطيل رابط واحد للألياف.
هذه الفلسفة التصميم تجعل IM-FS220FE مثالية للتركيبات حيث الاستقرار والتنبؤ أكثر أهمية من ميزات البرمجيات المتقدمة مثل المواقع بدون طيار،أو الأنظمة الصناعية القديمة.
2أداء مستقر بدون مخاطر التكوين
كمفتاح غير مُدار بالكامل ، يزيل IM-FS220FE أخطاء التكوين ، وتبعيات البرمجيات الثابتة ، ودورات صيانة البرمجيات. بمجرد تشغيله ،فإنه يمرر حركة المرور على الفور باستخدام بنية التخزين والإعادة، تصفية الحزم الفاسدة والحفاظ على معدل تسليم ثابت تحت ظروف الانفجار.
موارد الذاكرة السخية (128M DRAM و 4Mb بوفر الحزمة) تسمح للمفتاح لاستيعاب ارتفاعات حركة المرور المؤقتة الناجمة عن أنظمة الاقتراع،أو انفجارات أجهزة الاستشعار، مما يضمن اتصال موثوق به حتى في العمليات الصناعية الحساسة للوقت..
3بنيت لتحمل الضغوط الكهربائية والبيئية
غالبًا ما تعرض بيئات الصناعة معدات الشبكة لتقلبات الجهد والتداخلات الكهرومغناطيسية والدرجات الحرارية القصوى.تم تصميم IM-FS220FE للعمل بشكل موثوق في هذه الظروفيجمع بين حماية 6 كيلو فولت إيثيرنث، والحصانة EMS المستوى 3، وغرفة معدنية صلبة.
نطاق درجة حرارة عملها الواسعة (-40 درجة مئوية إلى 75 درجة مئوية) تمكن من الاستخدام في الخزانات الخارجية،وأرضيات المصانع دون الحاجة إلى أنظمة تبريد أو مراقبة بيئية إضافيةهذا يقلل بشكل كبير من كل من تكاليف النشر والتكاليف التشغيلية على المدى الطويل.
4. تكامل الطاقة المبسط للخزانات الصناعية
يسمح إدخال الطاقة DC12 52V الواسع بتزويد المفتاح بالطاقة مباشرة من مصادر الطاقة الصناعية الشائعة ، بما في ذلك مصادر الطاقة التحكمية وأنظمة البطارية الاحتياطية.حماية القطبية العكسية تحمي الجهاز خلال التثبيت والصيانة.
مع استهلاك طاقة منخفض وعامل شكل DIN-rail المدمج ، يتناسب IM-FS220FE بشكل طبيعي في خزائن التحكم المحدودة في المساحة ، مما يسهل توحيدها عبر مواقع ومشاريع متعددة.
5خيار مثالي لشبكات الحافة الحرجة للموثوقية
يتم وضع IM-FS220FE بشكل أفضل كمفتاح حافة يركز على الموثوقية ، ويربط أجهزة الميدان مع الشرائط العمودية للألياف الصناعية دون إدخال تكاليف الإدارة العامة. وهو مناسب بشكل خاص ل:
الأنظمة الصناعية التي تتطلب مسارات ألياف مزدوجة دون التبديل المدار
المواقع النائية أو غير المأهولة التي يقتصر وصولها إلى الصيانة
شبكات الأتمتة القديمة تنتقل تدريجياً من النحاس إلى الألياف
مشاريع البنية التحتية التي تعطي الأولوية لعملية الحياة الطويلة وبساطة التشغيل
من خلال الجمع بين الاتصال بالألياف الزائدة، والحماية الصناعية، والتشغيل التوصيل واللعب، يقدم IM-FS220FE متوازنة،حل شبكات منخفض المخاطر للبيئات الصناعية المطالبة.
مواصفات مفاتيح الألياف الصناعية
|
اسم المنتج |
10/100Mbps التبديل الصناعي للألياف ((2F+2TP) |
|
رقم الطراز |
IM-FS220FE |
|
الميناء |

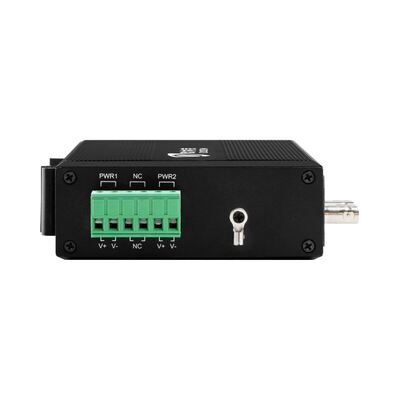

2x100M SFP الألياف SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 2x10/100M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 1x6-PIN بلوك محطة الطاقة |
|
البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
تغيير الخصائص |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 0.8Gbps (غير الازدحام المروري) معدل الإرسال: 0.5952Mmps ماك: حجم بوفر الحزمة: 1.75Mb |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1، FX2 تشغيل: الإرسال طبيعي مغلق: الإرسال ليس طبيعيا ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE في: PoE يعمل مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة على: سرعة الإرسال 100Mbps "مغمض": في الإرسال مغلق: منفصل أو سرعة العمل هي 10Mbps |
|
استهلاك الطاقة |
الحمل الكامل≤5W |
|
إمدادات الطاقة |
مدخل DC12V ~ DC52V الزائد ، عادة DC12V / DC24V / DC48V الاتصال العكسي: الدعم |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
التطبيق
النماذج الاختيارية
ملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
إم-داك220/دي سي48ف1.6أ |
AC220V إلى DC48V1.6A ، -30 °C 70 °C |
|
IM-DAC220/DC48V2.5A |
AC220V إلى DC48V2.5A ، -40 °C 70 °C |
