4 منفذ PoE / PoE + Fast Ethernet صناعية فائبر التبديل
البيانات التقنية لمفتاح Ethernet القوي
|
اسم المنتج |
10/100Mbps التبديل الصناعي PoE الألياف ((1F + 4TP) |
|
رقم الطراز |
IM-FP144FE |
|
الميناء |
1x100M ألياف SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 4x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 1x6-PIN بلوك محطة الطاقة |
|
البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 عند 30W ((PoE +) |
|
تغيير الخصائص |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 1Gbps (غير ازدحام المرور) معدل التوسع: في الملايين من الدولارات ماك: حجم بوفر الحزمة: 1.75Mb |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1 تشغيل: الإرسال طبيعي مغلق: الإرسال ليس طبيعيا ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE في: PoE يعمل مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة على: سرعة الإرسال 1000Mbps "مغمض": في الإرسال مغلق: غير متصل أو سرعة العمل 10/100Mbps |
|
استهلاك الطاقة |
الحمل الكامل بدون PoE≤5W |
|
إمدادات الطاقة |
الجهد المدخل لمصدر الطاقة PoE: 48V (حد أقصى 52V) طاقة الخروج لمصدر طاقة PoE واحد: 30W (الميناء 1 ~ 4) الجهد الخارجي PoE: 48V الاتصال العكسي: الدعم |
|
سلك PoE |
1/2 (V+) ، 3/6 (V-) |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |

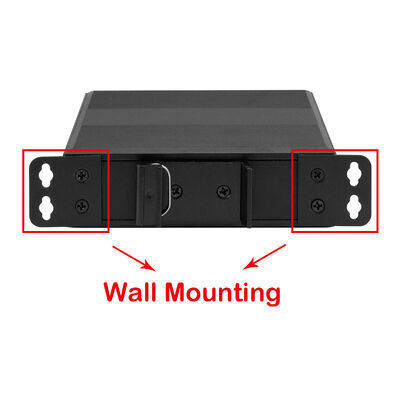

قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
مقدمة لـ 4 منفذ PoE Switch
عندما تحتاج صلة الألياف الواحدة إلى تغذية أجهزة متعددة
تم بناء IM-FP144FE لواقع صناعي شائع جدا:
أنت لا تحتاج إلى مفتاح كبير أنت فقط تحتاج إلى عدة أجهزة PoE تعمل بشكل موثوق في الحافة، جميعها مرتبطة بصلة صعودية واحدة.
مع أربعة منافذ PoE Fast Ethernet وواحدة من واجهة الألياف الطويلة المدى هذا المفتاح الصناعي المدمج يعمل كمركز محلي للطاقة والاتصاليجلس بالضبط حيث يتم تثبيت الأجهزة ليس في غرفة الخدمات المكيفة.
أربعة أجهزة، صندوق واحد، تشكيل الصفر
في عمليات نشر حقيقية، يواجه مهندسو الميدان نفس القيود:
مساحة محدودة للخزانات
لا توجد مآخذ مناسبة لـ AC
ظروف كهربائية وبيئية قاسية
الإجابة على هذا مع صيغة بسيطة:
4 × منافذ IEEE 802.3af PoE (15.4W لكل منفذ)
1 × 100Mbps SFP الصافية الصعودية
لا إدارة، لا إعداد، لا منحنى التعلم
يتم تشغيل الكاميرات أو نقاط الاتصال اللاسلكية أو أجهزة استشعار PoE على الفور من خلال كابلات إيثيرنت، بينما تنقل الألياف بياناتها بأمان على مسافات طويلة.
الألياف أولاً، والنحاس فقط حيث ينتمي
الـ "كوبر إثنتر" رائع محلياً و فظيع على المسافة
هذا التبديل يبقي النحاس حيث هو منطقي (آخر 100 متر) ويعطي كل شيء آخر إلى الألياف.
يدعم منفذ SFP البث على مسافة طويلة تصل إلى 120 كم ، مما يسمح لـ IM-FP144FE:
اجلس بالقرب من المعدات
تجنب التداخل الكهرومغناطيسي
تجنب مخاطر الأرض والبرق الشائعة في المواقع الخارجية والصناعية
إنه جسر نظيف وموثوق به بين بيئات الميدان الفوضوية وشبكات التحكم المركزية.
بنيت لتتجاهل (بطريقة جيدة)
بمجرد تثبيته، هذا الجهاز يختفي في الخلفية.
-40°C إلى 75°C نطاق التشغيل
الحجرة المعدنية IP40
الحماية من الضوضاء الكهربائية
معتمدة لبيئات النقل والسكك الحديدية (EN 50121-4)
لا مروحة، لا تحديثات للبرمجيات، لا حاجة للوصول عن بعد
فقط عملية مستمرة
لماذا الخيار الصحيح هنا هو غير المدار
بالنسبة لمجموعات PoE الصغيرة، غالبًا ما تضيف الإدارة المخاطر بدلاً من القيمة.
يتجنب IM-FP144FE عمداً:
أخطاء التكوين
مشاكل توافق البرمجيات الثابتة
متطلبات التدريب
هذا يجعلها جذابة بشكل خاص للتنفيذ على نطاق واسع، حيث يجب أن تتصرف العشرات أو المئات من الوحدات المتطابقة بشكل يمكن التنبؤ به في الميدان.
سيناريوهات نشر نموذجية
1مجموعات مراقبة صغيرة
تشغيل وتوصيل ما يصل إلى أربع كاميرات IP في ورش العمل، المناطق المصنعة، أو المناطق المحيطية، جميع تغذية الفيديو مرة أخرى على رابط الألياف الواحدة.
2تجميع أجهزة الاستشعار الصناعية
جمع البيانات من أجهزة استشعار PoE متعددة أو أجهزة المراقبة في مكان واحد، ثم نقل كل شيء إلى SCADA أو منصات المراقبة.
3. المنشآت على جانب الطريق والقطارات
في أنظمة المرور والبنية التحتية للسكك الحديدية ، يمكن لوحدة واحدة تشغيل العديد من أجهزة المراقبة داخل الخزانة بينما تتعامل الألياف مع الاتصالات البعيدة المدى إلى مراكز التحكم.
4المرافق والمرافق النائية
تستخدم في المحطات الفرعية أو محطات الضخ أو محطات المعالجة حيث تكون التسامح البيئي والصمود الكهربائي أكثر أهمية من ميزات التبديل المتقدمة.
5مواقع صناعية قاسية
تستفيد بيئات التعدين والبتروكيماويات والمعادن من الحجرة المقاومة للغبار وتسليم PoE المستقر دون توصيل طاقة إضافية.
المعلومات التي يجب أخذها
إن IM-FP144FE لا يتعلق بتوسيع نطاق النطاق الترددي أو إدارة تدفقات الحركة.
يتعلق الأمر بتزويد العديد من الأجهزة بالطاقة النظيفة ونقل بياناتها من البيئات الصعبة بسهولة وموثوقية لسنوات في كل مرة.
الرسم الميكانيكي
ملاحظة
الاكسسوارات ((DIN الحاجز السكك الحديدية، وحدة البصرية، إمدادات الكهرباء، سلك التصحيح، كابل الشبكة الخ) غير مدرجة في صندوق التعبئة، يرجى إعداده بنفسك أو شراء مجموعة كاملة منا
معلومات عن صناديق الشحن
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A ، -30 °C 70 °C |
|
إم-داك 220/DC24V1A |
AC220V إلى DC24V1A ، -30 °C 70 °C |
