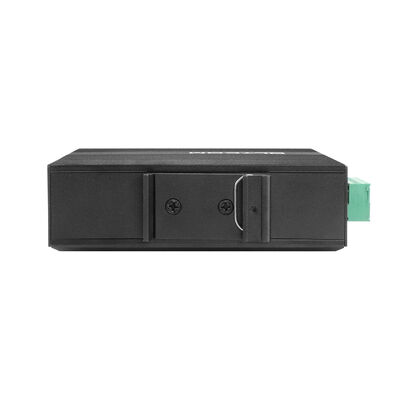

أوليكوم ميني صلبة أسرع إيثيرنت PoE / PoE + فائبر التبديل
المواصفات
|
اسم المنتج |
10/100Mbps التبديل الصناعي PoE الألياف ((1F + 2TP) |
|
رقم الطراز |
IM-FP122FE |
|
الميناء |

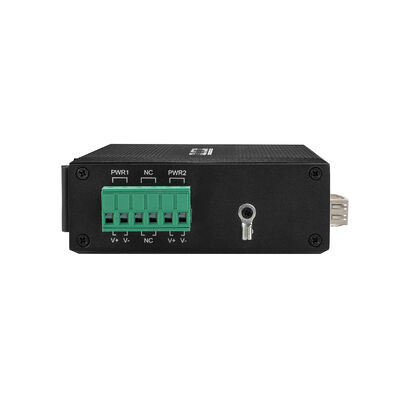

1x100M ألياف SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 2x10/100M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 1x6-PIN بلوك محطة الطاقة |
|
البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 عند 30W ((PoE +) |
|
تغيير الخصائص |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 0.6Gbps (غير الازدحام المروري) معدل الإرسال: 0.4464Mmps ماك: حجم بوفر الحزمة: 1.75Mb |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1 تشغيل: الإرسال طبيعي مغلق: الإرسال ليس طبيعيا ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE في: PoE يعمل مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة على: سرعة الإرسال 100Mbps "مغمض": في الإرسال مغلق: منفصل أو سرعة العمل هي 10Mbps |
|
استهلاك الطاقة |
الحمل الكامل بدون PoE≤5W |
|
إمدادات الطاقة |
الجهد المدخل لمصدر الطاقة PoE: 48V (حد أقصى 52V) طاقة الخروج لمصدر طاقة PoE واحد: 30W (الميناء 1 ~ 2) الجهد الخارجي PoE: 48V الاتصال العكسي: الدعم |
|
سلك PoE |
1/2 (V+) ، 3/6 (V-) |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
1ما هو ؟ مفتاح PoE صغير يحل مشكلة صناعية محددة جدا
2لماذا هذا التصميم في الواقع معقول
5حيث يستخدم عادة
9. عمل درجة حرارة واسعة
البعد
مفتاح واحد
دليل المستخدم
ملاحظة
الاكسسوارات ((DIN الحاجز السكك الحديدية، وحدة البصرية، إمدادات الكهرباء، سلك التصحيح، كابل الشبكة الخ) غير مدرجة في صندوق التعبئة، يرجى إعداده بنفسك أو شراء مجموعة كاملة منا
معلومات عن صناديق الشحن
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
الملحقات
|
وحدة بصرية صناعية |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
إمدادات الطاقة الصناعية |
|
|
IM-DAC220/DC12V1.67A |
AC220V إلى DC12V1.67A ، -30 °C 70 °C |
|
إم-داك 220/DC24V1A |
AC220V إلى DC24V1A ، -30 °C 70 °C |
