24 منفذ 2.5G ذكي قابل للإدارة PoE مفتاح ألياف
المواصفات
| اسم المنتج |
24 منفذ 1G 2.5G صناعي PoE مفتاح ألياف (12F+12TP) |
| رقم الموديل |
IM-FP121212GW |
| المنفذ |
12 × 1000 ميجابت في الثانية SFP
12 × 10/100/1000 متر UTP RJ45 (يدعم استشعار MDI/MDIX تلقائيًا)
|
| المعايير |
IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| معرف VLAN |
4096 |
| إطار جامبو |
9.6 كيلوبايت |
| حجم جدول عناوين MAC |
8K |
| معيار PoE |
IEEE802.3af، IEEE802.3at |
| ميزات التبديل |
وضع الإرسال: تخزين وإعادة توجيه
عرض نطاق النظام: 108 جيجابت في الثانية (بدون ازدحام مروري)
حجم ذاكرة الوصول العشوائي: 128 ميجابايت
حجم الفلاش: 16 ميجابايت
حجم مخزن الحزم: 4 ميجابايت
معرف VLAN: 4096
حجم جدول عناوين MAC: 8K
إطار جامبو: 9.6 كيلوبايت
|
| وسائط الشبكة |
10BASE-T: زوج ملتوي غير محمي CAT3، CAT4، CAT5 (≤100 متر)
100/1000BASE-TX: زوج ملتوي محمي CAT5 أو أعلى (≤100 متر)
مسافة إرسال منفذ SFP: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم
|
| مؤشرات LED |
الطاقة، الشبكة، الألياف |

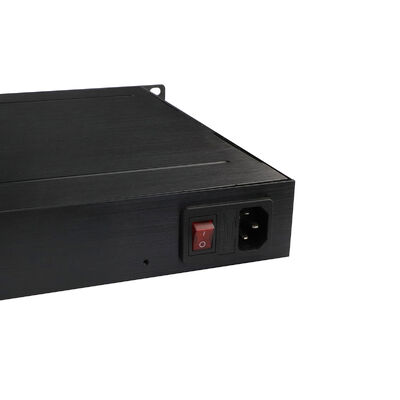

| مزود الطاقة |
جهد الدخل: AC220V
إدخال طاقة غير قطبي: مدعوم
|
| البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية
رطوبة التشغيل: 5% ~ 95%، بدون تكثيف
|
| الشهادات |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
| المعلومات الميكانيكية |
فئة السلامة: IP30
الأبعاد: 483 × 294.6 × 44.5 ملم
|
| الضمان |
استبدال خلال سنة واحدة؛ إصلاح لمدة 3 سنوات |
ما هو
IM-FP121212GW هو مفتاح إيثرنت صناعي PoE مُدار بالكامل مصمم للبيئات التي تتواجد فيها أعداد كبيرة من الأجهزة المزودة بالطاقة، وروابط الألياف بعيدة المدى، والتحكم المركزي بشكل موثوق.
تم تصميمه للشبكات الصناعية التي لا يمكنها الاعتماد على أنظمة طاقة منفصلة، أو مفاتيح متفرقة، أو تدخل يدوي متكرر.
يجمع هذا الجهاز بين توصيل PoE عالي الكثافة، واتصال العمود الفقري القائم على الألياف، والإدارة الصناعية في منصة واحدة.
بمجرد نشره، يصبح عقدة بنية تحتية مستقرة - يزود الطاقة، ويعيد توجيه البيانات، ويفرض سياسات الشبكة باستمرار، على مدار الساعة.
ماذا يربط
توفر اثنا عشر منفذ RJ45 جيجابت وصولاً كثيفًا لمعدات الحافة الصناعية.
يقوم كل منفذ نحاسي تلقائيًا بالتفاوض على إعدادات السرعة والازدواج ويوفر البيانات والطاقة الكهربائية عبر كابل إيثرنت واحد.
تشمل الأجهزة المتصلة النموذجية:
كاميرات IP
نقاط وصول لاسلكية
أنظمة VoIP وأنظمة الاتصال الداخلي
محطات صناعية تدعم PoE
تشكل اثنا عشر منفذ ألياف SFP جيجابت العمود الفقري البصري للشبكة.
تدعم هذه المنافذ كلاً من الألياف أحادية الوضع ومتعددة الأوضاع، مما يتيح مسافات من الروابط المحلية القصيرة إلى ما يصل إلى 100 كم.
يسمح هذا للمفتاح بالجلوس في مركز المواقع الصناعية الكبيرة، أو ممرات السكك الحديدية، أو شبكات المرافق، أو التركيبات على نطاق الحرم الجامعي.
كيف يتم توصيل الطاقة
وظيفة PoE مدمجة مباشرة في المفتاح.
تتوافق جميع المنافذ النحاسية الاثني عشر مع IEEE 802.3af، وتوفر ما يصل إلى 15.4 واط لكل منفذ.
يصل إجمالي ميزانية طاقة PoE إلى 340 واط، مما يسمح بتشغيل جميع الأجهزة المتصلة في وقت واحد دون الحاجة إلى حقن خارجي.
يتم توصيل الطاقة بالكامل عبر كابلات إيثرنت من الفئة 5 القياسية.
لا توجد حاجة لمحولات طاقة محلية عند جانب الجهاز.
هذا يبسط التركيب، ويقلل من نقاط الفشل، ويخفض تكلفة الصيانة طويلة الأجل - خاصة في المواقع الخارجية أو التي يصعب الوصول إليها.
كيف يتصرف على الشبكة
IM-FP121212GW هو مفتاح صناعي مُدار.
لا يتصرف بشكل سلبي.
إنه يتحكم بنشاط في كيفية انتقال حركة المرور، وكيفية التعامل مع الأعطال، وكيفية عزل الأجهزة.
تسمح آليات حماية الحلقة وبروتوكولات شجرة الامتداد للشبكة بالتعافي من فشل الروابط في غضون مللي ثانية.
هذا ضروري في عمليات نشر PoE الكبيرة حيث يمكن أن يعني فقدان الاتصال أيضًا فقدان الطاقة لأجهزة المجال.
يتم معالجة حركة المرور بشكل حتمي باستخدام التخزين وإعادة التوجيه.
يمكن إعطاء الأولوية للبيانات الحساسة للكمون - مثل إشارات التحكم أو الفيديو في الوقت الفعلي - بينما يتم تقييد حركة المرور غير الحرجة.
يتم التعامل مع إطارات البيانات الكبيرة بكفاءة، مما يمنع الازدحام تحت الحمل الثقيل.
كيف يتم تقسيم الشبكات
يدعم المفتاح نماذج VLAN متعددة، مما يسمح بتقسيم الشبكات منطقيًا دون الحاجة إلى أجهزة إضافية.
يمكن فصل حركة المرور عن طريق:
المنفذ
عنوان MAC
شبكة IP الفرعية
البروتوكول
يسمح ترجمة VLAN بتوصيل مجالات الشبكة المختلفة بشكل نظيف.
يتم التحكم في حركة مرور البث المتعدد بشكل صارم.
يتم إعادة توجيه تدفقات الفيديو وتدفقات البيانات في الوقت الفعلي فقط إلى حيث تكون مطلوبة، مما يمنع استهلاك النطاق الترددي غير الضروري في عمليات نشر الكاميرات أو المستشعرات الكبيرة.
كيف يتم التحكم في الوصول
يتم فرض الأمان على مستويات متعددة.
يجب على الأجهزة المصادقة قبل الوصول إلى الشبكة.
يمكن تقييد المنافذ حسب الهوية أو العنوان أو السياسة.
يتم حظر الوصول غير المصرح به ومحاولات الانتحال وإساءة استخدام العناوين بنشاط.
يتم حماية الوصول الإداري باستخدام بروتوكولات مشفرة.
يمكن إجراء التكوين والمراقبة والتشخيص عن بُعد دون تعريض الشبكة لمخاطر غير ضرورية.
كيف تتم إدارته
يدعم المفتاح طرق إدارة متعددة لتناسب بيئات التشغيل المختلفة.
يمكن للمهندسين تكوينه ومراقبته من خلال:
الوصول إلى سطر الأوامر
واجهة الويب
أنظمة إدارة الشبكة المستندة إلى SNMP
يتم حماية تحديثات البرامج الثابتة بآليات تكرار لمنع ترقيات الفشل من تعطيل التشغيل.
تساعد أدوات التشخيص المدمجة في تحديد موقع أخطاء الكابلات بسرعة، مما يقلل من وقت استكشاف الأخطاء وإصلاحها في الموقع.
تسمح وظائف مزامنة الوقت والتسجيل والمراقبة للمفتاح بالاندماج بشكل نظيف في منصات الإدارة الصناعية المركزية.
كيف ينجو في البيئات الصناعية
تم تصميم IM-FP121212GW للتشغيل المستمر تحت الضغط المادي والكهربائي.
يعمل بشكل موثوق من -40 درجة مئوية إلى +85 درجة مئوية.
تتراوح مقاومة الرطوبة من 5% إلى 95%، بدون تكثيف.
يحمي الغلاف المعدني المصنف IP30 المكونات الداخلية من الغبار والتأثير الميكانيكي.
يتحمل المفتاح الاهتزاز والصدمات والارتفاعات الكهربائية وتفريغ الشحنات الكهروستاتيكية والتداخل الكهرومغناطيسي.
إنه مناسب للنشر بالقرب من الآلات الثقيلة ومعدات الطاقة وأنظمة السكك الحديدية.
كيف يتم تشغيله
يستخدم الجهاز مدخلات طاقة مزدوجة DC 48 فولت غير قطبية.
يجعل التصميم غير القطبي الأسلاك أبسط ويقلل من أخطاء التركيب في الميدان.
تحسن مدخلات الطاقة المتكررة التوفر في عمليات النشر الحرجة.
أين يناسب بشكل أفضل
شبكات المراقبة الصناعية PoE
يشغل ويدير أنظمة الكاميرات في المصانع والمناجم ومصانع البتروكيماويات ومناطق أمن المحيط.
تحسين البث المتعدد يحسن كفاءة الفيديو دون ضبط مفرط.
بيئات الأتمتة واسعة النطاق
يدعم الاتصال الكثيف لوحدات التحكم المنطقية القابلة للبرمجة (PLCs) وواجهات الآلة البشرية (HMIs) والمستشعرات والمحطات الطرفية التي تدعم PoE.
يضمن تحديد أولويات حركة المرور تسليم إشارات التحكم بشكل موثوق.
أنظمة النقل والسكك الحديدية
مصمم لخزائن الطرق والمحطات وممرات السكك الحديدية.
تدعم منافذ الألياف بعيدة المدى عمليات النشر الخطية، بينما تضمن حماية الحلقة الاستمرارية.
يسمح الامتثال لمعايير السكك الحديدية بالاندماج الآمن في شبكات النقل.
البنية التحتية للطاقة والمرافق
يستخدم في المحطات الفرعية ومزارع الرياح وأنظمة مراقبة الشبكة.
تتحمل درجات الحرارة الواسعة ومدى الألياف يدعم التركيبات الخارجية والبعيدة.
المباني الذكية والحدائق الصناعية
يعمل كعقدة توزيع وتحكم مركزية لـ PoE.
يفصل حركة مرور المكاتب والإنتاج والأمن مع تبسيط الإدارة المركزية.
عمليات IIoT جاهزة لـ IPv6
يدعم نماذج الإدارة والاتصال الحديثة المستندة إلى IPv6.
يمكّن التكامل القابل للتطوير لأجهزة IIoT والمنصات البعيدة والأنظمة المتصلة بالسحابة.
لماذا يوجد هذا الموديل
هذا المفتاح ليس مصممًا ليكون بسيطًا.
إنه مصمم ليكون مركزيًا.
إنه موجود للشبكات حيث:
تحتاج الأجهزة إلى الطاقة والبيانات من نفس المكان
يجب أن تتعافى الأعطال تلقائيًا
يجب التحكم في حركة المرور، وليس مجرد إعادة توجيهها
البيئات معادية للمعدات العادية
لعمليات النشر الصناعية حيث تلتقي الطاقة والاتصال والتحكم،
IM-FP121212GW يناسب بشكل طبيعي.
معلومات الويب
-
يدعم تشخيص الكابلات ويمكنه تحديد نقطة الخطأ
-
يدعم إدارة IEEE802.3az EEE (شبكة إيثرنت الموفرة للطاقة)، وتحسين استهلاك الطاقة
-
يدعم STP، RSTP، MSTP، ITU-T G.8032 Ethernet Protection Ring (EPR)
-
يدعم QoS، تصنيف النقل QoS، CoS، التحكم في عرض النطاق الترددي (اتجاه الإدخال/الإخراج)، قمع العواصف، الخدمات المتميزة
-
يدعم IEEE802.1q VLAN، منفذ VLAN، VLAN المستند إلى MAC، VLAN شبكة IP الفرعية، VLAN البروتوكول، تحويل VLAN، MVR
-
يدعم تجميع الروابط الديناميكي IEEE802.3ad LACP، تجميع الروابط الثابت
-
يدعم IGMP/MLD snooping V1/V2/V3، تصفية/تعديل IGMP، بحث IGMP
-
يدعم تقرير وكيل IGMP، MLD snooping
-
الأمان: استنادًا إلى المنفذ و MAC IEEE802.1X، RADIUS، ACL، TACACS+، HTTP/HTTPS، SSL/SSH v2
-
يدعم CLI شبيه بـ Cisco®، إدارة الويب، SNMP v1/v2c/v3، Telnet
-
يدعم ترقية البرامج عبر TFTP و HTTP، تكرار البرامج الثابتة يمنع فشل الترقية
-
يدعم عميل DHCP/ترحيل/التنصت/التنصت الخيار 82/ترحيل الخيار 82
-
يدعم RMON، MIB II، النسخ المتطابق، سجل الأحداث، DNS، NTP/SNTP، IEEE802.1ab LLDP
-
يدعم خادم Telnet IPV6/ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP، TFTP، QoS، ACL
الملحقات
| وحدة ألياف بصرية صناعية |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 نانومتر) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
