5 منفذ صلبة سريعة إيثيرنت فائبر التبديل
المواصفات
|
اسم المنتج |
10/100Mbps التبديل الصناعي للألياف ((1F + 4TP) |
|
رقم الطراز |
IM-FS140FE |
|
الميناء |
1x100M ألياف SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 4x10/100M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 1x6-PIN بلوك محطة الطاقة |
|
البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) |
|
تغيير الخصائص |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 1Gbps (غير ازدحام المرور) معدل الإرسال: 1.488Mmps ماك: حجم بوفر الحزمة: 1.75Mb |
|
وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
|
مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1 تشغيل: الإرسال طبيعي مغلق: الإرسال ليس طبيعيا ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE في: PoE يعمل مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة على: سرعة الإرسال 100Mbps "مغمض": في الإرسال مغلق: منفصل أو سرعة العمل هي 10Mbps |
|
استهلاك الطاقة |
الحمل الكامل≤5W |
|
إمدادات الطاقة |
مدخل DC12V ~ DC52V الزائد ، عادة DC12V / DC24V / DC48V الاتصال العكسي: الدعم |
|
البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
|
معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المختلفة للطاقة الكهربائية: إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014 |
|
المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع) |
|
الضمان |
3 سنوات، الدعم الفني مدى الحياة |
لمحة عامة عن المنتج
IM-FS140FE هي سيارة صغيرةمفتاح Fast Ethernet الصناعي غير المدار المصمم لتجميع أجهزة ميدان متعددة وتوصيلها عبر الألياف في المواقع الصاخبة الكهربائية والمتطلبة بيئياً.
بالمقارنة مع النماذج الحد الأدنى للغاية لـ 2 منفذ ، فإنه يوفر كثافة أعلى للأجهزة الحافة مع الحفاظ على بنية الشبكة بسيطة وحتمية.
المفتاح يركز على مهمة واحدة فقط:
إعادة توجيه إيثيرنت موثوق بها بين الأجهزة الصناعية القائمة على النحاس وشبكات الألياف على مسافات طويلة دون تكوين أو ضبط أو اعتماد البرمجيات.
دور الشبكة و نية التصميم
يتم استخدام IM-FS140FE عادةً في طبقة تجميع المجال.
وهو يجمع حركة إيثيرنت من عدة أجهزة صناعية قريبة ويقوم بإرسالها إلى الأمام من خلال رابط ألياف واحد إلى غرفة التحكم أو المحطة الفرعية أو خزانة الشبكة المركزية.
يفترض التصميم:
الطوبولوجيا الثابتة
أنماط حركة المرور المتوقعة
التشغيل بدون مراقبة لفترة طويلة
لا توجد واجهات إدارة ولا تغيرات سلوكية مع مرور الوقت، مما يلغي الانجراف التكويني وعدم الاستقرار المتعلق بالبرمجيات.

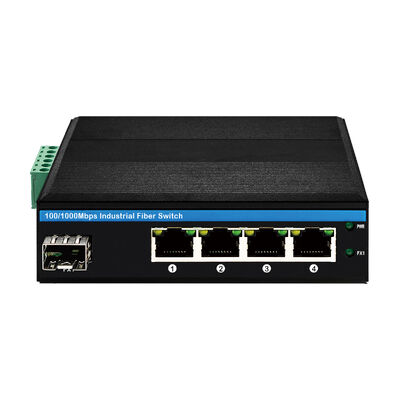

تخطيط الواجهة ومنطق الاتصال
المفتاح يجمع بين:
أربعة منافذ Fast Ethernet RJ45 للوصول إلى الأجهزة المحلية
منفذ SFP Fast Ethernet واحد للاتصال الصاعد بالألياف
تكتشف منافذ النحاس تلقائيًا السرعة والثنائي والقطبية السلكية ، مما يسمح بالاتصال المباشر بجهاز PLC والإشعاعات و RTUs و HMI و أجهزة التحكم القديمة.
وتدعم واجهة SFP كل من البصريات متعددة الأوضاع وأوضاع الوضع الواحد ، وتتوسع من الروابط القصيرة داخل الخزانة إلى اتصالات المسافات الطويلة تصل إلى 120 كم.
هذا التخطيط مناسب جيدًا لمجموعات الأجهزة الصغيرة والمتوسطة التي يجب تمديدها إلى ما وراء حدود المسافة النحاسية.
خصائص التعامل مع حركة المرور
يعتمد إعادة توجيه الحزم على بنية تخزين وإعادة توجيه ، مما يضمن سلامة الإطار وامتثال البروتوكول.
آليات التحكم في التدفقات تنظم حركة المرور تلقائيًا أثناء الازدحام:
IEEE 802.3x للاتصالات المزدوجة الكاملة
الضغط العكسي للعمل نصف مزدوج
يسمح التخزين المؤقت الداخلي الكافي للمفتاح بامتصاص انفجارات حركة المرور القصيرة من أجهزة متعددة دون فقدان الحزم ، حتى عندما يكون عرض النطاق الترددي للصلة الصعودية مقيدًا.
الموثوقية الصناعية والتسامح البيئي
تم تصميم جهاز IM-FS140FE للعمل حيث لا يمكن أن تعمل المفاتيح التجارية.
غطاءها المعدني يوفر حماية IP40 ضد الغبار والصدمات المادية.
التصميم الداخلي يلبي متطلبات EMS الصناعية ، مما يوفر مقاومة ضد:
تفريغات كهربائية ثابتة
الكهرباء السريعة
التداخل المُجرى
يعمل المفتاح بشكل موثوق عبر نطاق درجة الحرارة من 40 ° C إلى + 75 ° C ويتحمل الرطوبة العالية دون تكثيف.
تسمح هذه الخصائص بالتنفيذ في خزانات التحكم، وأحواض الطرق، والمحطات الفرعية، والمنشآت شبه الخارجية.

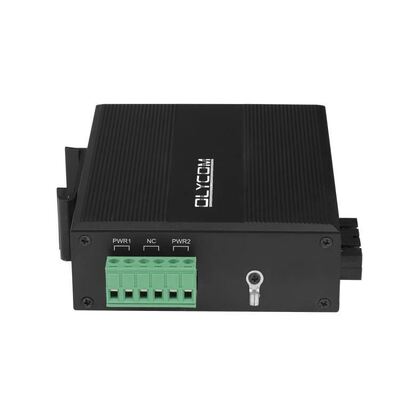

استراتيجية إدخال الطاقة والتركيب
إدخال متردد واسع النطاق (12 52 فولت) يمكّن التوافق مع حواسيب الطاقة الصناعية وأنظمة النسخ الاحتياطي.
حماية القطبية العكسية تقلل من أخطاء التثبيت في الميدان.
إنخفاض استهلاك الطاقة يدعم التشغيل بدون مروحة ويقلل من الإجهاد الحراري ، مما يطيل عمر الخدمة.
يسمح المقصورة المدمجة وتصميم تركيب DIN-rail بالتركيب السريع في الألواح الصناعية ذات المساحة المحدودة.
حيث يتم استخدام IM-FS140FE عادة
عقد تجميع أجهزة الميدان
يجمع البيانات من عدة PLCs أو أجهزة استشعار أو أجهزة تحكم ويرسلها إلى العمود الفقري للألياف في خلايا التصنيع ومناطق العمليات.
النقل ونظم المرور
يتم تثبيتها في الخزانات على جانب الطريق أو السكة الحديدية لربط أجهزة التحكم في الإشارات وأجهزة الكشف ومعدات المراقبة بأنظمة حركة المرور المركزية أو السكك الحديدية.
البنية التحتية للطاقة والمرافق
تستخدم في المحطات الفرعية ومحطات الضخ ومرافق معالجة المياه لربط معدات الميدان الموزعة عبر الألياف البعيدة.
مواقع صناعية قاسية
مناسبة لمصانع التعدين ومصانع البتروكيماويات ومرافق المعادن حيث الغبار والاهتزاز والضوضاء الكهربائية لا مفر منها.
توسيع الألياف للشبكات القديمة
توسيع نطاق أجهزة إيثيرنت الصناعية القائمة على النحاس عن طريق تحويل عدة اتصالات محلية إلى رابط واحد للألياف البعيدة.
لماذا يوجد هذا النموذج
يملأ IM-FS140FE الفجوة بين محولات الحد الأدنى للغاية والمفتاحات الصناعية التي يتم إدارتها بالكامل.
يقدم:
قدرة أكبر من الأجهزة من النماذج الأساسية
تعقيد أقل من المفاتيح المدارة
للشبكات الصناعية التي تحتاج إلى اتصال حافة قابلة للتوسع دون تكاليف تشغيلية
الـ IM-FS140FE خيار عملي ومستقر
هل تم إدارة الأمر؟
ج: لا، هذه السلسلة غير مُدارة.
لدينا سلسلة إدارية أخرى لخيارك.
أي طريقة تثبيت يدعمها؟
الجواب: يدعم الدين ريل وتركيب الجدار.
إذا كان هناك حاجة إلى مجموعة تركيب خاصة، لا بأس، لقد تعاملنا مع ذلك من قبل.
هل يمكنك مساعدتي في كتابة محتوى الملصق؟
ج: نعم، يرجى إبلاغنا إذا كنت بحاجة لوضع اسم النموذج / الشعار / الوصف على الملصق.
اللغة القياسية هي الإنجليزية.
إذا كان هذا عن بعض اللغات المختلفة مثل الكورية، الإيطالية أو الروسية، يرجى فقط إرسال التنسيق الدقيق، وسوف نسخ وملصق.
هل يمكنني وضع شعاري على الجهاز؟
ج: نعم، نحن مصنعون لجهاز OEM.
ارجوك ارسل شعارك في شكل PS/AI وسنعتني بالباقي
ماذا يوجد في صندوق التعبئة؟
ج: هناك جهاز، رغوة واقية، دليل المستخدم وبطاقة الضمان.
بالنسبة لبعض النماذج، سيكون هناك مادة إضافية مثل كابلات وحدة التحكم أو معدات التثبيت.
