10/100Mbps DIN35 التبديل الصناعي غير المدار
البيانات التقنية لمفتاح الشبكة السريع
|
اسم المنتج
|
6 منفذ 10/100Mbps محول شبكة الألياف ((2F+4TP)
|
|
رقم الطراز
|
IM-FS240FE
|
|
الميناء
|
2x100M SFP الألياف
SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km
م م: 1310nm، 2Km؛ 850nm، 500 متر
4x10/100M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي)

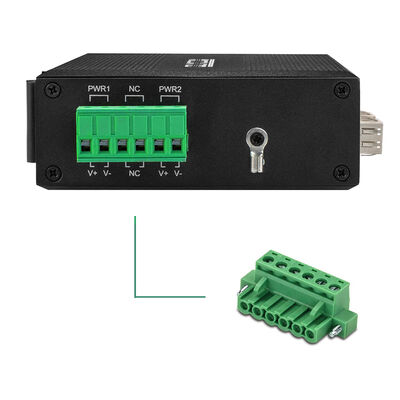

1x6-PIN بلوك محطة الطاقة
|
|
البروتوكول
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
تغيير الخصائص
|
طريقة النقل: التخزين والإرسال
تأخير الإرسال: <10us
عرض النطاق الترددي للنظام: 1.2Gbps (غير ازدحام المرور)
معدل الإرسال: 0.8928Mmps
ماك:
حجم بوفر الحزمة: 1.75Mb
|
|
وسائل الإعلام الشبكة
|
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m)
100BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m)
|
|
مصابيح LED
|
الطاقة، الألياف، الشبكة، PoE
PWR: الطاقة
الألياف: FX1، FX2
تشغيل: الإرسال طبيعي
مغلق: الإرسال ليس طبيعيا ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE
في: PoE يعمل
مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة
على: سرعة الإرسال 100Mbps
"مغمض": في الإرسال
مغلق: منفصل أو سرعة العمل هي 10Mbps
|
|
استهلاك الطاقة
|
الحمل الكامل≤5W
|
|
إمدادات الطاقة
|
مدخل DC12V ~ DC52V الزائد ، عادة DC12V / DC24V / DC48V
الاتصال العكسي: الدعم
|
|
البيئة
|
درجة حرارة العمل: -40°C 75°C
درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية
رطوبة العمل: 10%~90%، غير مكثفة
رطوبة التخزين: 10%~95%, غير مكثفة
|
|
معايير الصناعة
|
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال
EFT: IEC61000-4-4، عامة ± 6KV
التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV
|
|
الشهادة
|
المواصفات المختلفة للطاقة الكهربائية:
إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
المواصفات المختلفة:2020
إف سي سي: 47 CFR FCC الجزء 15 الفرع B ((فئة B) ANSI C63.4: 2014
|
|
المعلومات الميكانيكية
|
قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40
الأبعاد: 114*93*35ملم
طريقة التثبيت: التثبيت على الحائط
الوزن: 0.35Kg/0.45Kg ((الصافي/الجمع)
|
|
الضمان
|
3 سنوات، الدعم الفني مدى الحياة
|
مبنية لتجميع الحافة في الشبكات الصناعية
يتم وضع IM-FS240FE كمفتاح تجميع الحافة المربوط بالألياف للبيئات الصناعية حيث يجب أن تتقارب أجهزة الميدان المتعددة بشكل موثوق على العمود الفقري للألياف.على عكس محولات الوسائط الأساسية أو مفاتيح عدد المنافذ الصغيرة، فإنه يوفر كل من الازدحام على مستوى الرابط على جانب الألياف ومنافذ الوصول النحاسية الكافية للأجهزة المجمعة على مستوى الميدان.
هذا يجعلها مناسبة بشكل خاص لخزانات التحكم، الحجرات على جانب الطريق، وغرف المعدات حيث تحتاج إلى اتصال عدة أجهزة على أساس إيثيرنث محليًا،بينما الروابط الصعودية يجب أن تبقى مرنة على مسافات طويلة.
الاضافات دون تعقيد الشبكة
مع منفذ ثنائي للألياف SFP ، يتيح IM-FS240FE استراتيجيات الازدحام البسيطة مثل الروابط الارتفاعية المزدوجة ، ومسارات الألياف المجزئة ،أو طرق الألياف الاحتياطية دون الاعتماد على بروتوكولات الازدحام القائمة على البرمجياتفي حالة انقطاع الألياف، يمكن إعادة توجيه حركة المرور بشكل مادي على مستوى الشبكة، والحفاظ على استمرارية الاتصال للأنظمة الحيوية.
هذا النهج المتكرر القائم على الأجهزة مثالية للبيئات حيث المفاتيح المدارة غير عملية، غير ضرورية،أو غير مرغوب فيه بسبب قيود الصيانة أو متطلبات البساطة التشغيلية.
معدل تسليم متسق لحركة المرور المتعددة الأجهزة
في الشبكات الصناعية، غالبًا ما تكون أنماط حركة المرور منتفخة بدلاً من دورات الاستفتاء المستمرة، والإنذارات، وتحميل البيانات المزامنة يمكن أن تولد ارتفاعات مفاجئة.تم تصميم IM-FS240FE للتعامل مع مثل هذه الظروف ببراعة، باستخدام التوصيل المتخزين والمتقدم ، وآليات التحكم في التدفق ، والعازل الكافي لمنع فقدان الحزم والسلوك غير المستقر.
ونتيجة لذلك ، يمكن أن تعمل العديد من وحدات التحكم الآلي أو أجهزة الاستشعار أو أجهزة المراقبة في وقت واحد دون تدهور استقرار الشبكة بشكل عام ، حتى في ظل ظروف الذروة.
مصممة للعمل الطويل المدى بدون مراقبة
بمجرد تثبيته، فإن IM-FS240FE مخصص للعمل بشكل مستمر ودون مراقبة. بنيتها غير المدارة تقضي على المخاطر المرتبطة بإعدادات خاطئة، عدم توافق البرمجيات الثابتة،أو تلف البرنامججنبا إلى جنب مع حجرته الصناعية ، وحمايتها من زيادة الحرارة ، وتحمل درجة حرارة واسعة ، فإن الجهاز مناسب بشكل جيد للتركيبات التي يكون فيها الوصول نادرًا وفترة التوقف غير مقبولة.
هذه الفلسفة التصميمية تقلل بشكل كبير من التكلفة الإجمالية للملكية على مدى دورة حياة المنتج.
مسار عملي لترقية الشبكات الصناعية القديمة
بالنسبة للعديد من المواقع الصناعية، فإن استبدال جميع أجهزة Ethernet القديمة في وقت واحد ليس ممكناً ولا فعالاً من حيث التكلفة. يوفر IM-FS240FE حل انتقال عملي،السماح لمعدات النحاس القائمة على 10/100Mbps الحالية بالبقاء في الخدمة مع توسيع الاتصال عبر الألياف الطويلة.
من خلال العمل كعقدة تجميع وامتداد الألياف المدمجة ، فإنه يدعم تحديث الشبكة التدريجي دون تعطيل العمليات الصناعية القائمة.
الأدوار النموذجية في المنصب
في المشاريع في العالم الحقيقي ، يتم نشر IM-FS240FE عادةً على النحو التالي:
مفتاح تجميع المجال داخل الخزانات الصناعية
عقدة تمديد الألياف لعدة أجهزة إيثيرنت القديمة
مفتاح الاتصال العلوي الزائد للشبكات الفرعية الصناعية الصغيرة والمتوسطة
مفتاح الوصول منخفض الصيانة في المواقع القاسية أو النائية
إن تكوين المنفذ المتوازن وموثوقيته الصناعية تجعله قطعة بناء متعددة الاستخدامات للهندسة المعمارية الصناعية لـ Ethernet القابلة للتوسع.
