مفتاح شبكة صناعي من الألياف الضوئية بسرعة 10/100 ميجابت في الثانية
البيانات الفنية
|
اسم المنتج
|
مفتاح ألياف صناعي 10/100 ميجابت في الثانية (1F+2TP)
|
|
رقم الموديل
|
IM-FS120FE
|
|
منفذ
|
1x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-meter
2x10/100M UTP RJ45 (يدعم استشعار MDI/MDIX التلقائي)
1x6-PIN Power Terminal Block
|
|
بروتوكول
|
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
|
|
ميزات التبديل
|
وضع الإرسال: تخزين وإعادة توجيه
تأخير إعادة التوجيه:<10us
عرض نطاق النظام: 0.6 جيجابت في الثانية (بدون ازدحام مروري)
معدل إعادة التوجيه: 0.4464Mmps
MAC: 4K
حجم مخزن الحزم: 1.75 ميجابايت
|
|
وسائط الشبكة
|
10BASE-T: CAT3, CAT4, CAT5 زوج ملتوي غير محمي (≤100 متر)
100BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر)
|
|
مؤشرات LED
|
الطاقة، الألياف، الشبكة، PoE
PWR: الطاقة
Fiber: FX1
تشغيل: الإرسال طبيعي
إيقاف: الإرسال ليس طبيعيًا (وحدة بصرية معيبة أو مفصولة)
نحاسي برتقالي: مؤشر PoE
تشغيل: PoE يعمل
إيقاف: PoE لا يعمل أو هذا جهاز غير PoE
نحاسي أخضر: مؤشر السرعة
تشغيل: سرعة الإرسال 100 ميجابت في الثانية
وميض: في الإرسال
إيقاف: مفصول أو سرعة العمل 10 ميجابت في الثانية
|
|
استهلاك الطاقة
|
تحميل كامل ≤5 واط
|
|
مزود الطاقة
|
مدخل DC12V~DC52V متكرر، عادةً DC12V/DC24V/DC48V
اتصال عكسي: مدعوم
|
|
البيئة
|
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية
رطوبة التشغيل: 10% ~ 90%، غير متكثف
رطوبة التخزين: 10% ~ 95%، غير متكثف
|
|
المعايير الصناعية
|
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس
EFT: IEC61000-4-4، عام ±6KV
Surge: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV
|
|
الشهادات
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
المعلومات الميكانيكية
|
الغلاف: غلاف معدني مضلع، مستوى حماية IP40
الأبعاد: 114*93*35 ملم
طريقة التركيب: DIN-rail/تركيب على الحائط
الوزن: 0.35 كجم/0.45 كجم (صافي/إجمالي)
|
|
الضمان
|
3 سنوات، دعم فني مدى الحياة
|
ما هو
IM-FS120FE هو مفتاح إيثرنت صناعي مدمج وغير مُدار، مصمم لتوصيل الأجهزة البسيط حيث تكون الموثوقية أكثر أهمية من التكوين.
تم تصميمه ليعمل كجسر من الألياف إلى النحاس في الشبكات الصناعية الصغيرة، مما يوسع اتصالات الإيثرنت من الأجهزة المحلية إلى العمود الفقري للألياف بعيدة المدى دون إدخال تعقيدات إدارية.
لا توجد واجهة برمجية، ولا عملية تكوين، ولا منحنى تعلم.
بمجرد تشغيله، يبدأ في إعادة توجيه حركة المرور على الفور.
هذا يجعله مثاليًا للمواقع الصناعية حيث تكون الشبكات ثابتة، وعدد الأجهزة صغير، ويتطلب تشغيلًا طويل الأمد بدون مراقبة.
ماذا يربط

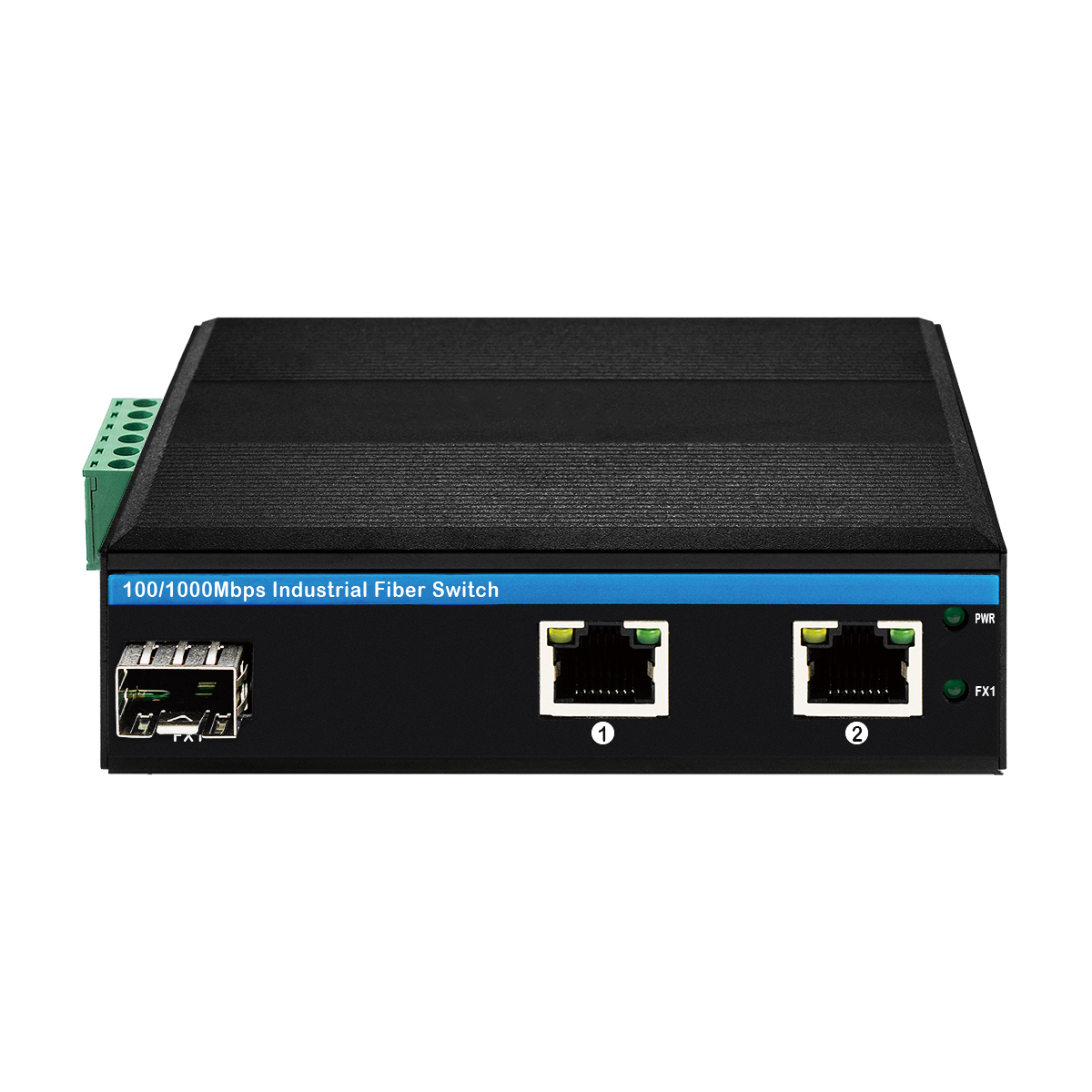

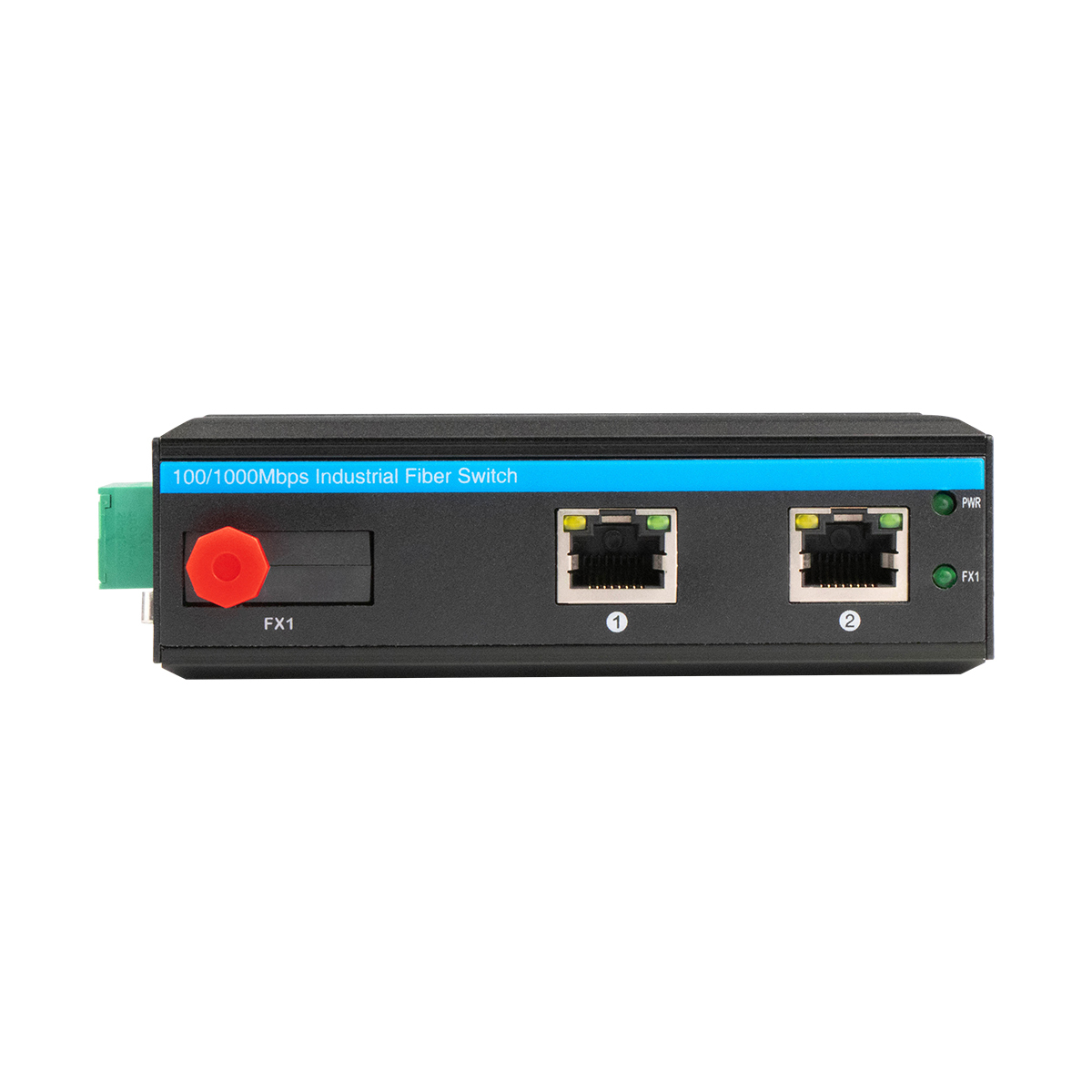

يجمع المفتاح بين منفذ ألياف SFP بسرعة Fast Ethernet ومنفذي نحاس RJ45 بسرعة 10/100 ميجابت في الثانية.
تدعم واجهة الألياف مجموعة واسعة من مسافات الألياف الضوئية - من روابط الألياف المتعددة قصيرة المدى إلى اتصالات الألياف الأحادية طويلة المدى التي تصل إلى 120 كم، اعتمادًا على وحدة الألياف الضوئية.
تقوم منافذ النحاس تلقائيًا بالتفاوض على السرعة، ووضع الازدواج، و MDI/MDIX، مما يسمح بالاتصال المباشر بالأجهزة الصناعية القديمة دون كابلات خاصة.
معًا، يتيح هذا التخطيط التكامل السلس بين أجهزة الإيثرنت على مستوى المجال والشبكات المركزية للألياف.
كيف يتعامل مع حركة المرور
يستخدم IM-FS120FE آلية تبديل التخزين وإعادة التوجيه، مما يضمن تصفية الحزم التالفة أو غير الصالحة قبل إعادة توجيهها.
يتم تطبيق التحكم في التدفق تلقائيًا:
IEEE 802.3x في وضع الازدواج الكامل
ضغط خلفي في وضع الازدواج النصفي
يمنع هذا فقدان الحزم ويحافظ على اتصال مستقر أثناء اندفاعات حركة المرور، حتى عند توصيل الأجهزة التي تعمل بسرعات مختلفة.
يتوافق المفتاح بالكامل مع معايير Fast Ethernet، مما يضمن التوافق مع وحدات التحكم وأجهزة الاستشعار الصناعية الحالية.
كيف يتحمل الظروف الصناعية
تم بناء الجهاز للتشغيل المستمر في البيئات القاسية.
يوفر غلافه المعدني المتين حماية IP40 ضد الغبار والتأثير الميكانيكي.
يعمل بشكل موثوق عبر نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +75 درجة مئوية، مع تحمل ممتد أثناء التخزين.
تم تضمين الحماية الكهربائية في واجهات الإيثرنت، بما في ذلك مقاومة عالية للاندفاعات والمناعة ضد التفريغ الكهروستاتيكي والتداخل الكهرومغناطيسي.
يسمح هذا بالتشغيل المستقر بالقرب من الآلات الثقيلة، ومعدات الطاقة، والتركيبات الخارجية.
فلسفة الطاقة والتركيب
يقبل المفتاح نطاقًا واسعًا من جهد دخل التيار المستمر (12-52 فولت)، مما يجعله متوافقًا مع أنظمة الطاقة الصناعية المتنوعة.
تقلل حماية القطبية العكسية من خطر أخطاء الأسلاك أثناء التركيب.
يقلل استهلاك الطاقة المنخفض من إنتاج الحرارة، ويدعم التشغيل بدون مروحة وعمر مكون طويل.
يسمح شكله المدمج وتصميمه للتركيب على سكة DIN بالتركيب السهل داخل خزانات التحكم، وخزانات الطرق، والألواح الصناعية.
ما لا يفعله (عن قصد)
لا يوفر IM-FS120FE:
واجهات إدارة الشبكة
خيارات التكوين
ضبط البرامج الثابتة أو التحكم في السياسات
هذه القيود متعمدة.
من خلال إزالة تعقيد البرامج، يحقق المفتاح قابلية تنبؤ أعلى، ومتطلبات صيانة أقل، واستقرارًا أطول أمدًا.
تم تصميمه للعمل بشكل مستمر، وليس للتعديل.
أين يناسب بشكل أفضل
شبكات الأجهزة الصناعية الصغيرة
يستخدم لتوصيل وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأجهزة الاستشعار، ووحدات التحكم، والمعدات الصناعية الأساسية إلى العمود الفقري للألياف في ورش العمل، وخطوط الإنتاج، والمواقع الصناعية المدمجة.
أنظمة النقل والمرور
يتم تركيبه في خزانات الطرق، ونقاط الاتصال بجانب السكك الحديدية، وأنظمة التحكم في حركة المرور حيث تكون مسافة الألياف ومقاومة البيئة أمرًا بالغ الأهمية.
مراقبة الطاقة والمرافق
يتم نشره في المحطات الفرعية، ومرافق معالجة المياه، ومحطات المراقبة عن بعد لربط أجهزة المجال بغرف التحكم المركزية عبر الألياف.
البيئات الصناعية القاسية
مناسب لمواقع التعدين والبتروكيماويات والمعادن حيث الغبار، ودرجات الحرارة القصوى، والتداخل الكهربائي شائعة.
تمديد الألياف لإيثرنت القديم
يمتد نطاق الأجهزة الصناعية القائمة على النحاس إلى ما وراء حد الـ 100 متر عن طريق تحويل إشارات الإيثرنت إلى روابط ألياف طويلة المدى.
لماذا يوجد هذا الموديل
IM-FS120FE غير مصمم لإدارة الشبكات.
تم تصميمه للحفاظ على اتصالها.
للبيئات الصناعية حيث تكون البساطة والمتانة وعمر الخدمة الطويل هي الأولويات الحقيقية،
يتناسب هذا المفتاح بشكل طبيعي مع البنية التحتية.
