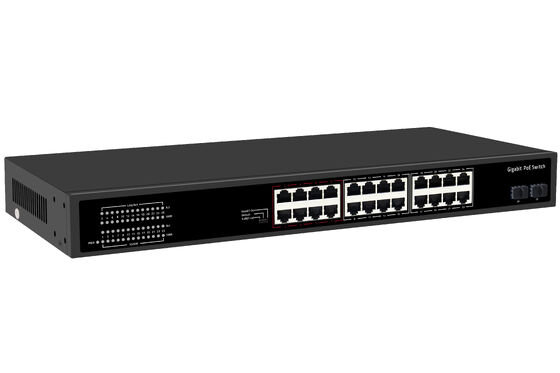

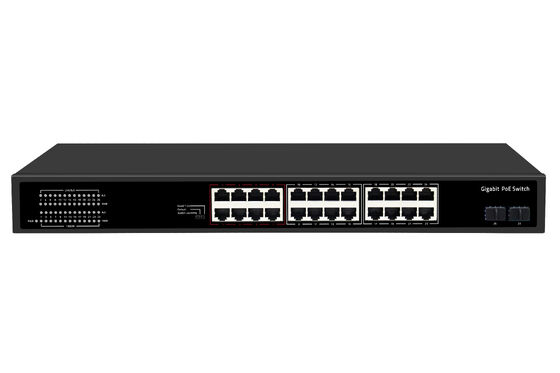

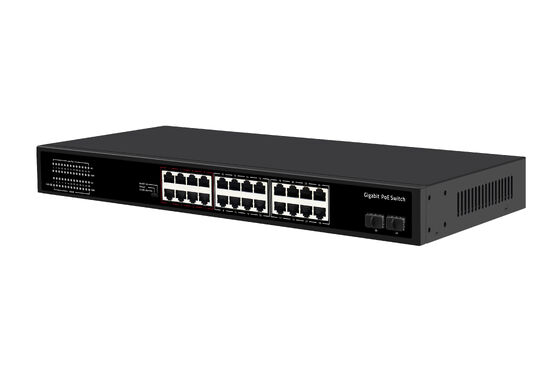

مفتاح شبكة Olycom 24 منفذ CCTV PoE للألياف الضوئية
|
واجهة الإدخال/الإخراج |
|
|
الطاقة |
تيار متردد 100-240 فولت 50/60 هرتز |
|
إيثرنت |
24 منفذ جيجابت PoE 2 منفذ Uplink 2 منفذ جيجابت SFP |
|
حل الشريحة |
EN8850DH, RTL8238B |
|
الأداء |
|
|
عرض النطاق الترددي |
56 جيجابت في الثانية |
|
معدل إرسال الحزم |
41.644 مليون حزمة في الثانية |
|
ذاكرة التخزين المؤقت |
3 ميجابت |
|
عنوان MAC |
8 آلاف |
|
إطار جامبو |
9.6 كيلوبايت |
|
وضع النقل |
التخزين والإعادة |
|
متوسط الوقت بين الأعطال (MTBF) |
100000 ساعة |
|
المعيار |
|
|
بروتوكول الشبكة |
IEEE802.3 (10Base-T) IEEE802.3u (100Base-TX) IEEE802.3ab (1000Base-TX) IEEE802.3x (التحكم في التدفق) |
|
بروتوكول PoE
|
IEEE802.3af (15.4 واط) IEEE802.3at (30 واط) |
|
وسيط الشبكة
|
10Base-T: Cat3، 4، 5 أو أعلى UTP (≤100 متر) 100Base-TX: Cat5 أو أعلى UTP (≤100 متر) 1000Base-TX: Cat5 أو أعلى UTP (≤100 متر) |
|
الشهادة |
|
|
شهادة السلامة |
CE, FCC, RoHS |
|
معيار البيئة |
|
|
بيئة العمل |
درجة حرارة العمل: -10 ~ 50 درجة مئوية درجة حرارة التخزين: -40 ~ 70 درجة مئوية رطوبة العمل: 10% ~ 90%، غير متكثف درجة حرارة التخزين: 5% ~ 95%، غير متكثف |
|
مؤشر الوظيفة |
|
|
المؤشر |
PWR (الطاقة)، ضوء أخضر 1-28 (الربط والبيانات)، ضوء أصفر 1-24، مفتاح ضوء PoE LED |
|
PWR |
تشغيل: تم تشغيل الجهاز إيقاف: تم إيقاف تشغيل الجهاز |
|
ضوء أخضر 1-28 (الربط والبيانات) |
تشغيل: الربط طبيعي إيقاف: الربط محظور وميض: يتم نقل البيانات |
|
ضوء أقصى طاقة PoE |
إيقاف: يشير إلى أن استخدام طاقة PoE أقل من 90% وميض: يشير إلى أن استخدام طاقة PoE يتراوح بين 90% و 95% تشغيل: يشير إلى أن طاقة PoE مستخدمة بنسبة 95% وما فوقوضع مفتاح DIP |
|
تشغيل: وضع التوسيع قيد التشغيل |
إيقاف: وضع التوسيع قيد الإيقاف ضوء أصفر 1-24 |
|
تشغيل: إمداد طاقة PoE طبيعي
|
إيقاف: لم يتم تشغيل PoE مفتاح ضوء PoE LED |
|
اختيار ضوء ثنائي اللون: أخضر افتراضي (بيانات الربط)، ضوء أصفر للتبديل (PoE) |
مفتاح DIP للتوسيع |
|
إيقاف: الوضع العادي، يمكن لجميع الواجهات التواصل مع بعضها البعض، |
مسافة الإرسال أقل من 100 متر، معدل الإرسال 10/100/1000 ميجابت في الثانية تكيفي؛ تم تعطيل وضع AI للمنفذ تشغيل: وضع توسيع الربط، المنافذ 17-24 تفرض 10 ميجابت، ربط 250 مترًا (تمكين مراقبة PoE)، تم تمكين وضع AI للمنفذ؛ الهيكل المادي |
|
حجم الهيكل |
|
|
أبعاد المنتج: 440 × 280 × 44 ملم |
أبعاد العبوة: 500 × 365 × 85 ملم الوزن الصافي للمنتج: 3.565 كجم الوزن الإجمالي للمنتج: 4.264 كجم معلومات التعبئة |
|
أبعاد الكرتون: 520 × 445 × 385 ملم |
كمية التعبئة: 5 قطع وزن التعبئة: 22.3 كجم جهد الطاقة |
|

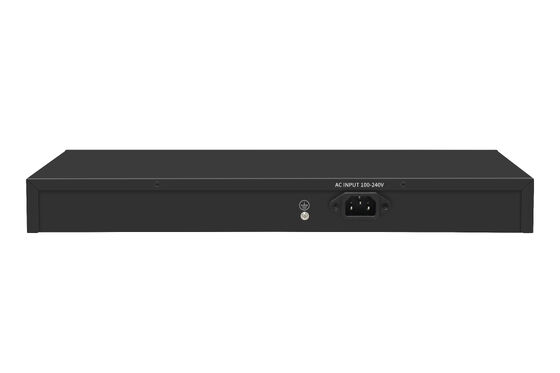

جهد الإدخال: تيار متردد 100-240 فولت 50-60 هرتز |
طاقة الإمداد: 52 فولت / 7.69 أمبير الطاقة |
|
طاقة لوحة غير PoE: بحد أقصى 15 واط
|
طاقة PoE: بحد أقصى 380 واط قائمة التعبئة |
|
مفتاح 1 قطعة، سلك طاقة 1 قطعة، دليل مستخدم 1 قطعة، شهادة 1 قطعة |
الميزات |
يتميز مفتاح PoE هذا بـ 24 منفذ جيجابت PoE بالإضافة إلى منفذين للرفع ومنفذين جيجابت SFP.
يوفر دعمًا قويًا لمعايير إيثرنت متعددة، مما يضمن نقل بيانات سلس وعالي السرعة.
يأتي الجهاز مع ميزات ذكية مثل الكشف التلقائي عن الطاقة، وإعداد بدون تكوين، ودعم أوضاع VLAN مختلفة. كما أنه يتضمن حماية ضد الاندفاعات الكهربائية والتفريغ الكهروستاتيكي، مما يضمن الموثوقية في بيئات مختلفة.
التطبيقات
مفتاح PoE هذا مثالي للصناعات التي تتطلب حلول شبكات عالية الأداء مثل قطاعات الاتصالات والتعليم والحكومة والأمن.
يُستخدم في تطبيقات تتراوح من الشبكات الخاصة واسعة النطاق إلى نقل الوسائط المتعددة، مما يوفر القدرة على نقل إشارات التحكم والصور والبيانات في وقت واحد.
تمتد تعددية استخدام الجهاز أيضًا إلى المراقبة في الوقت الفعلي ومؤتمرات الفيديو، مما يضمن التكامل السلس في بيئات الشبكات المختلفة.
