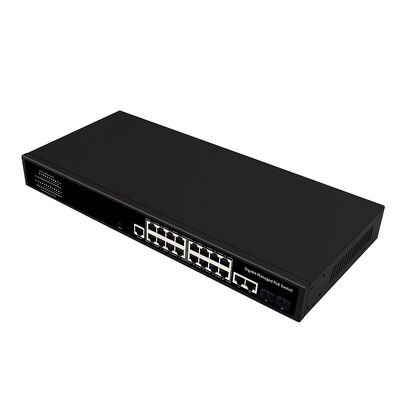

محول إيثرنت ذكي مُدار بـ 16 منفذًا بسرعة 1 جيجابت مع دعم PoE
المواصفات
|
منافذ الإدخال/الإخراج |
|
|
مدخل تيار متردد |
AC100-240V,50/60Hz |
|
منافذ الإيثرنت |
16 * 10/100/1000Mbps منفذ PoE 2* 10/100/1000Mbps منفذ Uplink 2* 1000Mbps منفذ SFP 1 * منفذ RJ45 Console |
|
الأداء |
|
|
عرض النطاق الترددي |
40 جيجابت في الثانية |
|
معدل إعادة توجيه الحزم |
29.76 ميجابت في الثانية |
|
DDR SDRAM |
128 ميجابايت |
|
ذاكرة الفلاش |
16 ميجابايت |
|
ذاكرة تخزين مؤقت للحزم |
4 ميجابت |
|
عنوان MAC |
8K |
|
إطار جامبو |
10 كيلوبايت |
|
شبكات VLAN |
نطاق VLAN من 1 إلى 4094، بحد أقصى 256 شبكة VLAN نشطة |
|
المعيار |
|
|
بروتوكولات الشبكة |
IEEE 802.3: بروتوكول MAC للإيثرنت IEEE 802.3i: إيثرنت 10BASE-T IEEE 802.3u: إيثرنت سريع 100BASE-TX IEEE 802.3ab: إيثرنت جيجابت 1000BASE-T IEEE 802.3z: إيثرنت جيجابت 1000BASE-X (الألياف الضوئية) IEEE 802.3ad: طريقة قياسية لتنفيذ تجميع الروابط IEEE 802.3x: التحكم في التدفق IEEE 802.1ab: LLDP/LLDP-MED (بروتوكول اكتشاف طبقة الارتباط) IEEE 802.1p: بروتوكول أولوية حركة مرور جودة الخدمة/فئة الخدمة لطبقة LAN (وظيفة تصفية البث المتعدد) IEEE 802.1q: تشغيل جسر VLAN IEEE 802.1x: بروتوكول التحكم في الوصول والمصادقة للعميل/الخادم IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
|
بروتوكول PoE |
IEEE802.3af (15.4 واط) IEEE802.3at (30 واط) |
|
المعايير الصناعية |
EMS: EN61000-4-2 (ESD)، EN61000-4-5 (Surge) |
|
وسائط الشبكة |
10BASE-T: Cat3,4,5 أو أعلى UTP (≤100 متر) 100BASE-TX: Cat5 أو أعلى UTP (≤100 متر) 1000BASE-TX: Cat5 أو أعلى UTP (≤100 متر) |
|
وسائط الألياف |
ألياف متعددة الأوضاع: 50/125، 62.5/125، 100/140 ميكرومتر ألياف أحادية الوضع: 8/125، 8.7/125، 9/125، 10/125 ميكرومتر |
|
الشهادات |
|
|
شهادة السلامة |
CE,FCC,RoHS |
|
المعايير البيئية |
|
|
بيئة العمل |
درجة حرارة التشغيل: -10 ~ 50 درجة مئوية درجة حرارة التخزين: -40 ~ 70 درجة مئوية رطوبة التشغيل: 10% ~ 90%، بدون تكثف رطوبة التخزين: 5% ~ 95%، بدون تكثف |
|
مؤشر الوظيفة |
|
|
مؤشر |
PWR, SYS, PoE/ACT, Link/ACT |
|
PWR (مؤشر الطاقة) |
إضاءة: يعمل بالطاقة غير مضاء: لا توجد طاقة |
|
SYS (مؤشر النظام) |
وميض: بدء تشغيل النظام إضاءة: النظام قيد التشغيل |
|
PoE/ACT |
إضاءة: PoE قيد التشغيل غير مضاء: PoE متوقف |
|
Link/ACT |
إضاءة: اتصال الارتباط وميض: نقل البيانات غير مضاء: انقطاع الارتباط |
|
إعادة الضبط |
ضغط قصير لإعادة التشغيل، ضغط طويل لمدة 5 ثوانٍ لاستعادة إعدادات المصنع |
|
المواصفات المادية |
|
|
معلومات المنتج |
أبعاد المنتج: 440*204*44 ملم أبعاد العبوة: 500*290*85 ملم الوزن الصافي للمنتج: 2.65 كجم (200 واط) / 2.78 كجم (300 واط) الوزن الإجمالي للمنتج: 3.31 كجم (200 واط) / 3.44 كجم (300 واط) |
|
معلومات التعبئة |
أبعاد الكرتون: 520*445*310 ملم كمية التعبئة: 5 قطع وزن التعبئة: 17.55 كجم (200 واط) / 18.2 كجم (300 واط) |
|
الجهد |
جهد الإدخال: AC100-240V/50-60Hz مزود الطاقة: 52 فولت 3.84 أمبير / 52 فولت 5.76 أمبير |
|
الطاقة |
طاقة المنتج: بحد أقصى 15 واط / بحد أقصى 15 واط طاقة PoE: بحد أقصى 180 واط / بحد أقصى 280 واط |
|
قائمة التعبئة |
|
الميزات
يقدم OM21816-PSE-GW مجموعة شاملة من الميزات المصممة لبيئات الشبكات المؤسسية والخاصة بالمشغلين. يتضمن 16 منفذًا جيجابت PoE، ومنفذي جيجابت RJ45 للارتباط العلوي، ومنفذي جيجابت SFP للارتباط العلوي، مما يوفر خيارات اتصال مرنة لكل من شبكات النحاس والألياف.
يدعم هذا المحول مجموعة واسعة من معايير IEEE، بما في ذلك IEEE802.3، 802.3u، 802.3ab، و 802.3z، مما يضمن التوافق مع أجهزة الشبكات المتنوعة.
مع خرج طاقة PoE يصل إلى 30 واط لكل منفذ (IEEE802.3at)، يمكنه تشغيل الأجهزة ذات المتطلبات العالية بكفاءة مع الحفاظ على نقل بيانات مستقر.
من منظور الإدارة، يدعم الجهاز طرق وصول متعددة مثل WEB، CLI، TELNET، SSH، SNMP، و RMON، مما يتيح تحكمًا مرنًا وآمنًا في الشبكة. تضمن ميزات الطبقة 2 والطبقة 3 المتقدمة، بما في ذلك VLAN، QoS، تجميع الروابط، IGMP snooping، التوجيه الثابت، وبروتوكولات شجرة الامتداد (STP/RSTP/MSTP)، إدارة حركة المرور المحسنة وموثوقية الشبكة.
بالإضافة إلى ذلك، يدمج المحول آليات أمان شاملة مثل مصادقة 802.1X، AAA، TACACS+، ACLs، DHCP snooping، و IP source guard، مما يعزز حماية الشبكة ضد الوصول غير المصرح به والتهديدات المحتملة.
يضمن الحماية المدمجة من الارتفاع والتصميم الصناعي تشغيلًا مستقرًا في البيئات القاسية.
التطبيق
يُطبق OM21816-PSE-GW على نطاق واسع عبر صناعات وسيناريوهات شبكات متعددة.
في شبكات المناطق الحضرية وأنظمة الوصول واسعة النطاق، يخدم مشغلي الاتصالات ومقدمي تلفزيون الكابل ومدمجي الأنظمة من خلال توفير نقل بيانات عالي السرعة وموثوق.
بالنسبة للشبكات المؤسسية والخاصة، يعد حلاً مثاليًا لقطاعات مثل التمويل والحكومة والطاقة والنقل والتعليم والأمن العام، حيث تكون استقرار وأمان الشبكة أمرًا بالغ الأهمية. تعمل قدرة PoE على تبسيط النشر عن طريق تقليل الحاجة إلى بنية تحتية إضافية للطاقة، خاصة في التركيبات واسعة النطاق.
يُعد المحول أيضًا مناسبًا للتطبيقات المتعددة الوسائط والتطبيقات في الوقت الفعلي، بما في ذلك المراقبة بالفيديو والتعليم عن بعد ومؤتمرات الفيديو وأنظمة نقل الصوت والبيانات والصور المتكاملة. من خلال قدرته على دعم المراقبة في الوقت الفعلي واتصالات البيانات في وقت واحد، فإنه يوفر أساسًا متينًا لبناء أنظمة شبكات ذكية وفعالة.
معلومات الويب
|
وظيفة L3 |
|
|
IPv4 |
واجهة VLAN لـ IPv4 |
|
مسارات ثابتة لـ IPv4 |
|
|
ARP |
|
|
IPv6 |
واجهة VLAN لـ IPv6 |
|
مسارات ثابتة لـ IPv6 |
|
|
IPv6 ND |
|
|
وظيفة L2 |
|
|
المنفذ |
تبديل المنفذ |
|
وصف المنفذ |
|
|
سرعة المنفذ |
|
|
ازدواجية المنفذ |
|
|
التحكم في تدفق المنفذ |
|
|
جامبو، حتى 10 كيلوبايت |
|
|
EEE |
|
|
وحدة الألياف (DDM) |
|
|
تجميع الروابط |
يدعم سياسة موازنة التحميل؛ |
|
مجموعات ثابتة وديناميكية |
|
|
يدعم LACP |
|
|
حتى 8 مجموعات |
|
|
التحكم في العواصف |
البث |
|
بث متعدد غير معروف |
|
|
بث أحادي غير معروف |
|
|
مرآة المنفذ |
مراقبة واحد لواحد |
|
مراقبة متعدد لواحد |
|
|
الدخول/الخروج/كلاهما |
|
|
حتى 4 مجموعات جلسات |
|
|
أمان المنفذ |
قيود عنوان MAC |
|
عنوان MAC لأمان المنفذ |
|
|
حماية/تقييد/إيقاف |
|
|
عزل المنفذ |
|
|
تحديد معدل المنفذ |
|
|
اكتشاف الحلقة |
|
|
VLAN |
وصول/جذع/هجين |
|
نفق VLAN (نفق Q-in-Q) |
|
|
معرف VID قابل للتكوين من 1 إلى 4094؛ |
|
|
صوت VLAN |
|
|
MAC VLAN |
|
|
VLAN المراقبة |
|
|
بروتوكول VLAN |
|
|
GVRP |
|
|
عنوان MAC |
عنوان ديناميكي |
|
عنوان ثابت |
|
|
عنوان التصفية |
|
|
بروتوكول شجرة الامتداد |
STP/RSTP/MSTP |
|
مرشح BPDU |
|
|
حارس BPDU |
|
|
منفذ الحافة |
|
|
LLDP |
LLDP |
|
LLDP MED |
|
|
بث متعدد |
IGMP Snnoping |
|
IGMP V1/V2/V3 |
|
|
منفذ الموجه |
|
|
عنوان مجموعة IGMP ثابت |
|
|
تصفية مجموعات IGMP |
|
|
المستفسر |
|
|
MLD Snooping |
|
|
MVR |
|
|
QoS |
تصنيف حركة المرور، أولوية صارمة و WRR |
|
أولوية المنفذ |
|
|
أولوية 802.1P |
|
|
أولوية IP TOS |
|
|
أولوية IP DSCP |
|
|
يدعم ما يصل إلى 8 قوائم انتظار لكل منفذ |
|
|
إعادة تعيين الأولوية |
|
|
PoE |
|
|
تكوين PoE |
درجة حرارة PoE |
|
نوع/مستوى/طاقة/جهد/تيار PoE |
|
|
محول PoE |
|
|
مراقب PoE |
|
|
تكيف طاقة PoE AF/AT |
|
|
جدول PoE |
|
|
إعادة تشغيل مؤقت منفذ PoE |
|
|
الخدمات |
|
|
DHCP |
خادم DHCP |
|
مجموعة IP |
|
|
ربط ثابت |
|
|
مرحل DHCP |
|
|
بروتوكول الوصول |
HTTP |
|
HTTPS |
|
|
Telnet |
|
|
SSHv2 |
|
|
مدير ACL |
|
|
مهلة الجلسة |
|
|
عدد محاولات كلمة المرور |
|
|
وقت الصمت |
|
|
الأمان |
|
|
AAA |
RADIUS |
|
TACACS+ |
|
|
802.1X |
|
|
قاعدة على المنفذ/MAC/محلي/WEB |
|
|
DHCP Snooping |
عام/VLAN |
|
الخيار 82 |
|
|
معرف الدائرة |
|
|
حارس مصدر IP |
|
|
فحص ARP الديناميكي |
|
|
DoS |
|
|
ACL |
MAC ACL |
|
IPv4 ACL |
|
|
IPv6 ACL |
|
|
التشخيصات |
|
|
Syslog |
رسالة التسجيل |
|
خادم بعيد |
|
|
Ping |
|
|
Traceroute |
|
|
اختبار النحاس |
|
|
UDLD |
|
|
الإدارة |
|
|
وصول المدير |
وحدة التحكم |
|
HTTP/HTTPS |
|
|
Telnet |
|
|
SSH |
|
|
SNMP |
|
|
عنوان IP للمدير |
عنوان ثابت |
|
عميل DHCP |
|
|
يدعم عناوين IPv4 و IPv6 |
|
|
VLAN المدير |
|
|
DNS |
|
|
مزامنة الوقت |
SNTP |
|
وقت يدوي |
|
|
SNMP |
V1/V2C/V3 |
|
المجتمع |
|
|
مستخدم V3 |
|
|
المجموعة |
|
|
مضيف الفخ |
|
|
SNMP MIB |
RFC 1213 MIB-II |
|
RFC 1493 Bridge MIB |
|
|
RFC 1643 Ethernet MIB |
|
|
RFC 2819 RMON MIB (المجموعات 1، 2، 3 و 9) |
|
|
RFC 2863 Interface MIB |
|
|
LLDP |
|
|
MIB خاص |
|
|
RMON |
الإحصائيات |
|
التاريخ |
|
|
الحدث |
|
|
الإنذار |
|
|
المستخدم |
|
|
البرامج الثابتة |
ترقية البرامج الثابتة |
|
التكوين |
تحميل وتنزيل |
|
حفظ |
|
|
إعادة التشغيل |
|
|
إعدادات المصنع الافتراضية |
|
|
الامتثال للمعايير |
|
|
تحكم في التدفق وضغط خلفي IEEE 802.3x |
|
|
جذع منفذ IEEE 802.3ad مع LACP |
|
|
بروتوكول شجرة الامتداد IEEE 802.1D |
|
|
بروتوكول شجرة الامتداد السريع IEEE 802.1w |
|
|
بروتوكول شجرة الامتداد المتعدد IEEE 802.1s |
|
|
فئة الخدمة IEEE 802.1p |
|
|
تمييز VLAN IEEE 802.1Q |
|
|
التحكم في شبكة مصادقة المنفذ IEEE 802.1x |
|
|
LLDP IEEE 802.1ab |
|
|
الطاقة عبر الإيثرنت IEEE 802.3af |
|
|
الطاقة عبر الإيثرنت بلس IEEE 802.3at |
|
|
RFC 768 UDP |
|
|
RFC 793 TFTP |
|
|
RFC 791 IP |
|
|
RFC 792 ICMP |
|
|
RFC 2068 HTTP |
|
|
RFC 1112 IGMP v1 |
|
|
RFC 2236 IGMP v2 |
|
|
RFC 3376 IGMP v3 |
|
|
RFC 2710 MLD v1 |
|
|
FRC 3810 MLD v2 |
|
