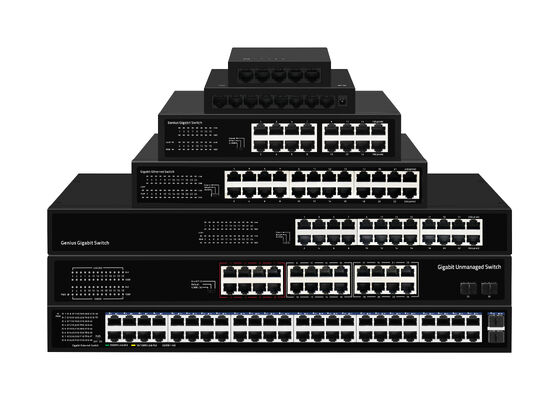

Olycom 24 منفذ CCTV PoE Switch مع 2.5G Fiber uplinks
|
الوصف |
المواصفات |
|
النموذج |
OM-2(2)2424-PSE-GE |
|
واجهة |
منافذ PoE 24*1Gbps 2 * 2.5Gbps منافذ SFP |
|
معيار الميناء |
إيه إي إي 8023: بروتوكول تحكم الوصول إلى الوسائط الإيثيرنت (MAC) IEEE 802.3i: 10BASE-T Ethernet IEEE 802.3u: 100BASE-TX Ethernet السريع IEEE 802.3ab: 1000BASE-T جيجابيت إثنرنت IEEE 802.3z: 1000BASE-X Gigabit Ethernet (ألياف ضوئية) IEEE 802.3x: تحكم التدفق |
|
تبديل عرض النطاق |
58 جيجابايت / ثانية |
|
معدل إرسال الحزم |
43.15Mpps |
|
عازل الحزم |
8.4Mbit |
|
جدول عناوين MAC |
16K |
|
الإطار الكبير |
12 كيلو بايت |
|
شبكة VLAN |
نطاق VLAN 1-4094 ، الحد الأقصى لنطاق VLAN النشط هو 31 |
|
طريقة الإرسال |
تخزين وإرسال |
|
معيار PoE |
IEEE802.3af (15.4W) IEEE802.3at (30W) |
|
الجهد الخارجي لميناء PoE |
التيار المتردد 44-57 فولت |
|
موانئ PoE |
منافذ 3-24 PoE طاقة الخروج < 30W الموانئ 1-2 تدعم HiPoE 60W |
|
ميزانية الطاقة PoE |
280 واط |
|
إمدادات الطاقة |
التيار المتردد 100-240 فولت 50/60 هرتز DC 52V 5.77A |
|
استهلاك الطاقة من اللوحة الرئيسية |
15.59W |
|
معلومات عن الهيكل |
أبعاد المنتج: 440*204*44mm أبعاد التعبئة: 500*290*85ملم الوزن الصافي للمنتج: 2.84 كجم الوزن الإجمالي للمنتج: 3.42 كجم |
|
معلومات عن التعبئة |
أبعاد الكرتون: 520*445*310ملم كمية التعبئة: 5PCS وزن التعبئة: 18.1 كجم |
|
محتويات العبوة |
مفتاح واحد، سلك طاقة واحد، دليل واحد، شهادة التفتيش واحد، مجموعة تركيب رف واحد |
|
كمية المروحة |
0 |
|
التثبيت |
سطح المكتب، وضع على الرف |
|
الحماية من الزيادة |
زيادة في التردد في الميناء: الوضع الشائع 6KV ، الوضع التفاضلي 2KV (الفئة C) إدارة التشغيل الكهربائية: الهواء 8 كيلو فولت، الاتصال 6 كيلو فولت (الفئة B) إمدادات الطاقة: الوضع العام 4KV، الوضع التفاضلي 2KV (الفئة B) |
|
درجة حرارة العمل |
0~40 درجة مئوية |
|
درجة حرارة التخزين |
-40~70 درجة مئوية |
|
العملية الرطوبة |
10٪ إلى 90٪ ، غير مكثفة |
|
رطوبة التخزين |
5٪ إلى 95٪ ، غير مكثفة |
|
PWR LED الأخضر |
تشغيل: تشغيل مغلق: مغلق |
|
الموانئ 1-24 |
مصباح LED أخضر يعمل: 1Gbps الرابط طبيعي مصباح LED أصفر يعمل: 10/100Mbps الرابط طبيعي مغلق: تم حظر الرابط التلميع: نقل البيانات التلميع البطيء: عندما يتم الكشف عن حلقة محلية أو منتجات متقاطعة ، سيتم تمييز الميناء ببطء |
|
PoE LED الأصفر |
تشغيل: PoE يعمل مغلق: PoE مغلق |
|
الموانئ 25-26 |
مصباح LED أخضر يعمل: 2.5Gbps الرابط طبيعي مصباح LED أصفر مضاء: 1 جيجابايت في الثانية الرابط طبيعي مغلق: تم حظر الرابط التلميع: نقل البيانات |
|
PoE Max LED الأخضر |
مغلق: يشير إلى أن استهلاك طاقة PoE أقل من 90٪ بلاشينغ ((مرة في الثانية): يوضح أن استهلاك طاقة PoE من 90% ≤ P ≤ 95% تشغيل: يشير إلى أن طاقة PoE تستخدم بنسبة 95% |
|
أزرار VLAN/Default/Extend Modes |
VLAN: وضع VLAN ، يتم عزل الموانئ 1-22 من بعضها البعض ، والتواصل مع الموانئ 25-26 ، وتفعيل وضع PoE المراقب تلقائيًا الافتراضية: الوضع الطبيعي، جميع الموانئ يمكن أن تتواصل مع بعضها البعض، مسافة الإرسال هي في غضون 100 متر، معدل الإرسال هو 10/100//1000Mbps التكيفية ((PoE مراقب من) تمديد: وضع تمديد، عندما يكون منفذ PoE في وضع تمديد، فإن منافذ 17-24 تجبر على 10Mbps لتوسيع مسافة الإرسال إلى 250 متر وتفعيل وضع مراقبة PoE تلقائيًا |
مخطط تركيب
إطار مراقبة الجودة
1معايير الجودة والامتثال
تم تصميم معدات الإرسال البصرية الصناعية لبيئات الاتصالات المهمة حيث الاستقرار على مسافات طويلة والمقاومة الكهرومغناطيسية والتشغيل المستمر أمر ضروري.لضمان أداء موثوق به في ظروف النشر القاسيةيتم تطوير جميع المنتجات وتصنيعها بموجب نظام شامل لإدارة الجودة متوافق مع المعايير الصناعية الدولية.
عملية التصنيع والتحقق تتوافق مع:
* نظم إدارة الجودة ISO9001
* متطلبات شهادة CE و FCC
* الامتثال البيئي لـ RoHS
* معايير أداء أجهزة الألياف البصرية IEC 61753
* ITU-T G.694.1 مواصفات طول الموجة لأنظمة النقل البصري
بالإضافة إلى معايير الامتثال الدولية، يتم التحقق من صحة المنتجات وفقًا لمتطلبات الشبكات الصناعية والاتصالات بالألياف على المسافات الطويلة التي توجد عادة في:
* أنظمة الأتمتة الصناعية
* شبكات اتصالات الكهرباء
* البنية التحتية للنقل
* أنظمة مرور ذكية
* منشآت النفط والغاز
* شبكات الاتصالات السكك الحديدية
* نظم الأمن والمراقبة
يتم إيلاء اهتمام خاص لمصداقية الإرسال الضوئي، والقدرة على مكافحة التداخل، وحماية الزيادة، وأداء الاتصال المستقر في ظل بيئات تشغيل صناعية معقدة.
2عملية مراقبة الجودة
يتم تنفيذ إطار صارم لمراقبة الجودة من النهاية إلى النهاية في جميع أنحاء مصادر المواد والجمعية البصرية وتحقق من صحة الإرسال والتفتيش النهائي للتسليم.
2.1 فحص المواد الواردة
يتم التحقق من جميع المكونات البصرية والإلكترونية الحاسمة قبل دخول خط الإنتاج.
وتشمل أهداف التفتيش:
* الألياف الضوئية ومكونات التصحيح
* موصلات وأجهزة تكييف الألياف
* رقائق نقل بصرية
* وحدات الطاقة الصناعية
* أجهزة الحماية من الضغط العالي والبرق
* مجموعات PCB وواجهات الاتصال
* أغطية معدنية ومكونات حرارية
يضمن التفتيش الوارد اتساق المكونات واستقرار الإرسال والموثوقية على المدى الطويل في ظل ظروف التشغيل الصناعية.
2.2 تجميع الإنتاج ومراقبة الارتباط البصري
أثناء التصنيع ، يتم تنفيذ إجراءات تجميع صارمة للحفاظ على نقل الإشارة البصرية المستقر والنزاهة الميكانيكية.
وتشمل نقاط الرقابة الرئيسية:
* التحقق من محاذاة المسار البصري
* فحص دقة ربط الألياف
* استمرارية إدخال المرفق
* تفتيش لحام PCB
* التحقق من الحماية والأرضية
* تأكيد هيكل التبديد الحراري
يقوم موظفو الإنتاج وأنظمة التفتيش الآلية بالتحقق بشكل مشترك من جودة التجميع للحد من فقدان الإشارة وتحسين استقرار الإرسال.
2.3 التحقق من الأداء الوظيفي وعمليات ناقل الحركة
كل وحدة تخضع لاختبارات شاملة للنقل والاتصالات قبل الشحن
تشمل إجراءات الاختبار:
* التحقق من مؤشر النقل البصري
* اختبار وظائف نقل المرور
* اختبار استقرار توجيه الحزم
* التحقق من صحة الضعف البصري
* التحقق من سلامة الرابط
* اختبار استمرارية الاتصالات بالألياف
* التحقق من مسار النقل الزائد
* فحص الاتصالات عبر شبكة الإيثيرنت والبروتوكول الصناعي
يتم اختبار المنتجات تحت أحمال شبكة محاكاة لضمان أداء الاتصالات البصرية المستقرة على مسافات طويلة.
2.4 اختبار الحماية والموثوقية
يجب أن تعمل معدات النقل البصري الصناعية بشكل موثوق في ظل ظروف صاخبة كهربائيا ومطالب بيئية.
لضمان موثوقية الميدان، تخضع المنتجات:
* اختبار الحماية من التفوق
* اختبار مناعة ESD
* التحقق من مقاومة التداخل الكهرومغناطيسي
* اختبار تحمل تقلبات الطاقة
* اختبار الإجهاد في التشغيل المستمر
* اختبارات الدورة الحرارية وتجارب التشغيل عالية / منخفضة درجة الحرارة
هذه الإجراءات تساعد في التحقق من استقرار الاتصالات خلال سيناريوهات النشر الصناعي في العالم الحقيقي.
2.5 الشيخوخة والفحص النهائي
قبل الشحن، جميع المعدات تخضع لاختبارات الشيخوخة والانحدار.
وتشمل هذه العملية:
* اختبار التشغيل المستمر لفترة طويلة
* مراقبة الاستقرار أثناء الإجهاد الحراري
* اختبار الانحدار بالكامل
* فحص اتساق الإشارة البصرية
* التحقق من الميناء والواجهة
* فحص العلامة ورقم التسلسل
المنتجات التي تجتاز بنجاح جميع مراحل التحقق من صحة المنتجات هي الوحيدة التي تتم الموافقة عليها للتسليم.
3عناصر اختبار الموثوقية والأداء
لضمان الاستخدام المستقر في بيئات الاتصالات الصناعية بالألياف، يتم اختبار المنتجات عبر العديد من المعايير البيئية والبصرية.
وتشمل عناصر التحقق الأساسية:
* فقدان الإدراج البصري
* تسامح التشتت
* القدرة على نقل المدى الطويل
* أداء نقل الإرسال البصري
* القدرة على مقاومة ESD
* أداء الحماية من البرق والارتفاع
* استقرار الاتصال تحت التداخل الكهرومغناطيسي
* قابلية التكيف مع درجات الحرارة الواسعة (من -40 درجة مئوية إلى 75 درجة مئوية)
تساعد هذه الاختبارات في التحقق من جودة الإرسال البصري ومتانة الأجهزة على المدى الطويل.
4معدات اختبار مهنية
يتم استخدام معدات اختبار بصرية وبيئية متقدمة في جميع أنحاء عملية مراقبة الجودة لضمان التحقق من الصحة الدقيقة وقياس الأداء المتكرر.
أدوات الاختبار الرئيسية تشمل:
* مقاييس انعكاسات المجال الزمني البصرية (OTDR)
* أجهزة اختبار خسائر الألياف البصرية
* مقاييس الطاقة البصرية
* محاكيات ESD
* أنظمة الاختبار لحماية الطفرة والبرق
* غرف درجة حرارة البيئة
* تحليلات الاتصالات الصناعية
* رفوف الشيخوخة الطويلة
هذه الأدوات تسمح بمحاكاة دقيقة لبيئات النشر في العالم الحقيقي وتساعد على ضمان أداء اتصال بصري مستقر في التطبيقات الصناعية.
5نظام إدارة القدرة على التتبع والجودة
يتم تنفيذ نظام تعقب كامل لجميع منتجات النقل البصري الصناعي.
يتم ربط كل جهاز مع:
* معلومات عن دفعة الإنتاج
* سجلات اختبار المسار البصري
* بيانات اختبار الشيخوخة والموثوقية
* سجلات مصادر المكونات
* وثائق جودة المورد
* البرمجيات الثابتة وتاريخ التكوين
* تقارير التفتيش النهائية
يسمح نظام إدارة الجودة هذا بتعقب المشكلات بكفاءة ودعم دورة الحياة طويلة الأجل وتحسين الإنتاج المستمر.
إطار التتبع مهم بشكل خاص للمشاريع الصناعية والبنية التحتية حيث الاستمرارية التشغيلية ورؤية الصيانة أمر حاسم.
6التحسين المستمر وتحسين الموثوقية
يتم تحسين الجودة بشكل مستمر من خلال تحليل الإنتاج، وردود الفعل الميدانية، وجمع بيانات الاستخدام على المدى الطويل.
تتضمن أنشطة التحسين المستمر:
* تحليل استقرار الإرسال البصري
* محاكاة وإعادة إنتاج الأخطاء في الموقع
* تعزيز هيكل مكافحة التداخل
* تحسين حماية الطفرة والبرق
* تحسين إدارة الحرارة
* تقييم أداء جودة المورد
* تحسين عملية التصنيع
من خلال تحسين مستمر لتصميم المنتجات ومعايير الاختبار واتساق الإنتاج ، يمكن زيادة موثوقية واستقرار أنظمة النقل البصري الصناعي بشكل عام.
The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
