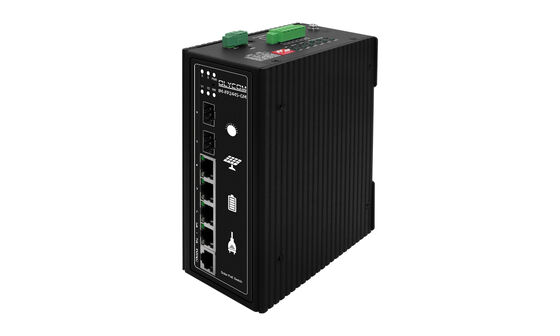

التبديل الصناعي المدار للطاقة الشمسية PoE 4GE + 2SFP 120W PoE MPPT الطاقة خارج الشبكة لشبكة CCTV & Wireless Network

اسم المنتج

10/100/1000 ميجا بت في الثانية صناعية مُدارةالطاقة الشمسية بو يُحوّل(2إف+4TP)

رقم الموديل

أنا أكون-فص244س-زم

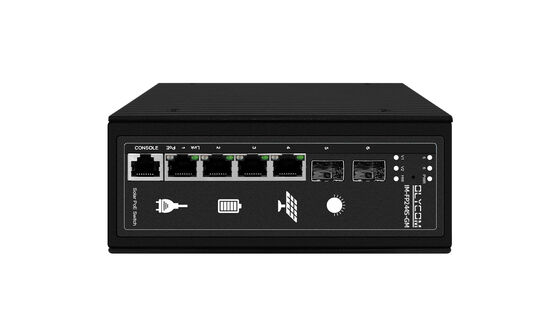

ميناء

4*10/100/1000 منافذ TX PoE (البيانات)

2*100/1000 متر منافذ SFPL

منفذ بو

منفذ واحد يدعم IEEE802.3af/at/poe++/bt، مخرج PoE بحد أقصى 90 وات

2-4 منافذ تدعم IEEE802.3af/at، بحد أقصى 30 وات/منفذ، مخرج PoE

إدارة المنافذ

منفذ وحدة تحكم واحد

إعادة تعيين المفتاح

واحد

جسر بو

ماكس 120 واط

بروتوكولات الشبكة

آي إي إي إي 802.3؛

آي إي إي إي 802.3 يو 100 بيس-ت إكس؛

آي إي إي إي 802.3ab1000BASE-T؛

آي إي إي إي 802.3x؛

آي إي إي إي 802.3z 1000BASE-X؛

IEEE 802.3af/at; منظمة العفو الدولية PSE.

آي إي إي إي 802.3أد؛

IEEE 802.3q، IEEE 802.3q/p، IEEE 802.1w، IEEE 802.1d، IEEE 802.1S

STP (بروتوكول الشجرة الممتدة)؛ RSTP/MSTP (بروتوكول الشجرة الممتدة السريع)

بروتوكول الشبكة الحلقية EPPS؛ بروتوكول الشبكة الحلقية EPPS

مواصفات المنفذ

10/100/1000BaseT(X)تلقائي

وضع إعادة التوجيه

تخزين وإلى الأمام  (سرعة سلكية كاملة)

عرض النطاق الترددي

20جيجابت في الثانية

إعادة توجيه الحزمة

40.32ص.ب

جدول عناوين MAC

8 ك

مخبأ

4.1 م

مسافة الإرسال

10BASE-T:Cat3,4,5 UTP(=250 متر)

100BASE-TX:Cat5 أو UTP الأحدث (= 100 متر)

1000BASE-TX: Cat6 أو UTP الأحدث (= 1000 متر)

1000BASE-SX:62.5μm/50μm MMF(2m~550m)

1000BASE-LX:62.5μm/50μm MM(2m~550m) أو 10μm SMF(2m~5000m) يدعم BIDI العالمي

معدل

إيثرنت 10 ميجابت في الثانية نصف مزدوج، 20 ميجابت في الثانية مزدوج كامل

إيثرنت سريع 100 ميجابت في الثانية نصف مزدوج، 200 ميجابت في الثانية مزدوج كامل

جيجابت إيثرنت 2000 ميجابت في الثانية فولي دوبلكس

وحدة المعالجة المركزية

500 ميجا هرتز

فلاش

16 م

كبش

128 م

وات

شحن + حمولة كاملة:300ث؛

تبديل وظيفة التبديل

PWR: مؤشر الطاقة

SYS: مؤشر النظام

منفذ الشبكة: (مؤشر اتصال الشبكة أخضر فاتح)

ضوء مؤشر PoE: (مؤشر اتصال الشبكة برتقالي فاتح)

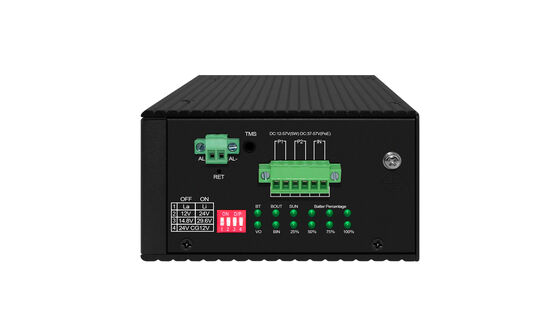

مؤشر LED للشحن

BT: مؤشر حالة البطارية؛                 تعليق صوتي: تعزيز مؤشر POE الناجح

نوبة: مؤشر تفريغ البطارية؛       بن: مؤشر شحن البطارية

SUN: مؤشر حالة الطاقة الشمسية؛      25%-100%: مؤشر مستوى البطارية

وظيفة الشحن

شحن تلقائي بالكامل، أقصى قدر من الكفاءة 98%، أقصى تيار شحن 15 أمبير

تحكم MPPT متكامل

وظيفة حماية البطارية المتكاملة

التعرف التلقائي على جهد البطارية

نظام التنشيط التلقائي لبطارية الليثيوم المتكاملة

نظام متكامل لحماية بدء التشغيل منخفض السعة

واجهة متكاملة لمراقبة درجة حرارة البطارية

يدعم وظيفة الحماية من درجة الحرارة الزائدة

مدخلات الطاقة

يدعم إدخال اللوحة الشمسية 12 فولت (32 فولت) / مقترنًا بحزمة بطارية 12 فولت

يدعم إدخال اللوحة الشمسية 24 فولت (أقل من 45 فولت) / مقترنًا بحزمة بطارية 24 فولت

الطاقة القصوى 1200 واط

الحد الأقصى لجهد إدخال الطاقة الشمسية: 57 فولت

يدعم مدخل تيار مستمر 37-57 فولت

يدعم تيار مستمر/شحن البطارية والتفريغ 32-45 فولت

نوع البطارية

الافتراضي 6 أنواع البطاريات

1: 12 فولت بطارية الرصاص الحمضية

2: بطارية الرصاص الحمضية 24 فولت

3: بطارية ليثيوم 12.6 فولت

4: بطارية ليثيوم 25.2 فولت

5: بطارية ليثيوم فوسفات الحديد 14.8 فولت

6: 29.6 فولت بطارية ليثيوم فوسفات الحديد

معلمات البطارية قابلة للتخصيص

يدعم السعة القصوى 500AH

بيئة الاستخدام

يادرجة حرارة المعالجة: -20 درجة مئوية ~ 65 درجة مئوية

سدرجة حرارة التخزين: -40 درجة مئوية ~ 70 درجة مئوية

رطوبة العمل: 10%~90%، رطوبة نسبية غير قابلة للتخثر

رطوبة التخزين: 5%~90%، رطوبة نسبية غير قابلة للتخثر

البرق

حماية مستوى

6KV 8/20us؛ 8KV ESD حماية كهرباء

IP40

الحجم (الطول * العرض * الارتفاع)

حجم المنتج: 157مم*115 ملم*45 ملم

حجم العبوة: 410 ملم*280 ملم*100 ملم

نو / غيغاواط (كجم)

3.5/4.1 كجم (أخرى: هذا المنتج لا يشمل الألواح الشمسية أو البطاريات)

تثبيت

نوع سكة ​​DIN (مع مقبض تثبيت على الحائط)

ضمان

الجهاز كامل لمدة سنة (الملحقات غير متضمنة)
