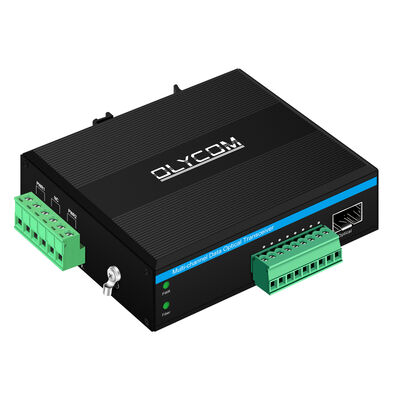

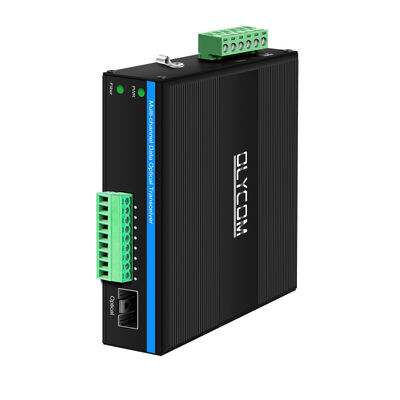

DIN السكك الحديدية 4 ميناء الاتصال إغلاق جهاز الإرسال والاستقبال البصري
|
بصري |
|
|
الطول الموجي |
1310 نانومتر/1550 نانومتر |
|
طاقة الإخراج |
-8 ~ 3 ديسيبل |
|
الألياف البصرية |
الوضع الفردي (9/125um) 20 كم، الوضع المتعدد (50/125um) 5 كم، (62.5/125um) 2 كم |
|
تلقي الحساسية |
-30 ديسيبل |
|
واجهة |
فتحة SFP |
|
إغلاق الاتصال |
|
|
إدخال الإشارة |
إنذار، إدخال ثنائي، دعم TTL، RS-232/422/485 أو زر التبديل السلبي |
|
إخراج الإشارة |
إنذار تعسفي، إخراج ثنائي، دعم TTL، RS-232/422/485 أو إخراج التتابع |
|
واجهة |
محطة فينيكس |
|
كهربائي. البيئية. ميكانيكية |
|
|
جهد التشغيل |
تيار مستمر 12-52 فولت |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +75 درجة مئوية |
|
درجة حرارة التخزين |
-45 درجة مئوية ~ +85 درجة مئوية |
|
رطوبة |
0 ~ 95% عدم التكثيف |
|
البعد مستقل |
113.8 ملم × 93 ملم × 35 ملم |
|
وزن |
0.30 كجم/القطعة |
الميزات الرئيسية
طلب
الرسم الميكانيكي
خيارات الطلب
|
IM610-4K↑↓WT/R-FC20 |
4 قنوات إغلاق جهة الاتصال بيدي، فتحة SFP، مثبتة على سكة din |
|
IM610-4K↑↓MT/R-FC5 |
4 قنوات إغلاق جهة الاتصال بيدي، فتحة SFP، مثبتة على سكة din |
|
رمز رقم العنصر |
|
|
OM600 |
جهاز إرسال / استقبال بصري OM600-Video، 610 سطح مكتب مستقل، نمط 620 بطاقة 613 سلسلة صغيرة، سلسلة 615-HD |
|
V |
فيديو |
|
أ |
صوتي |
|
د |
بيانات |
|
ك |
إنذار (الإدخال/الإخراج، إغلاق جهة الاتصال) |
|
ص |
هاتف |
|
ه |
إيثرنت |
|
م، دبليو |
M-وضع متعدد، وضع W-Single |
|
س، يو |
إس-1310 نانومتر، يو-1550 نانومتر |
|
تي، ر |
جهاز إرسال T، جهاز استقبال R |
|
FC، ST، SC، LC |
نوع موصل الألياف |
|
↑،↓، ↑↓ |
↑- للأمام (من TX إلى RX)، ↓ - للخلف (من RX إلى TX)، ↑↓- ثنائي الاتجاه |
|
1،2،3،… |
أرقام تسبق كمية الإشارة للقناة المطلوبة |
|
05، 20، 40… |
أرقام بجوار مسافة عمل موصل الألياف |
