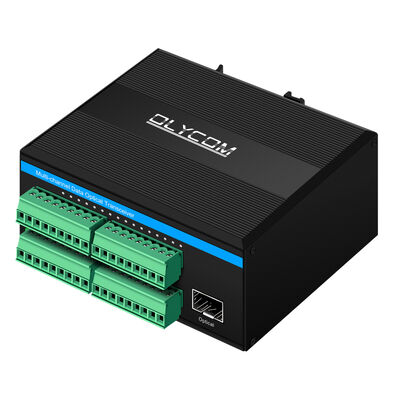

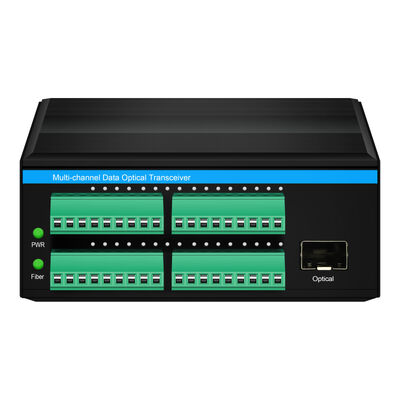

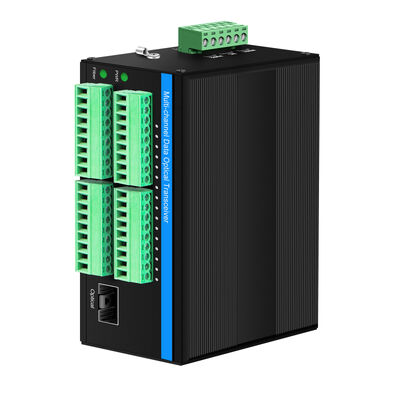

موسع بصري لإغلاق الاتصال الصناعي ثنائي الاتجاه
البيانات الفنية
|
بصري |
|
|
الطول الموجي |
1310 نانومتر/1550 نانومتر |
|
طاقة الإخراج |
-8 ~ 3 ديسيبل |
|
الألياف البصرية |
الوضع الفردي (9/125um) 20 كم، الوضع المتعدد (50/125um) 5 كم، (62.5/125um) 2 كم |
|
تلقي الحساسية |
-30 ديسيبل |
|
واجهة |
فتحة SFP |
|
إغلاق الاتصال |
|
|
إدخال الإشارة |
إنذار، إدخال ثنائي، دعم TTL، RS-232/422/485 أو زر التبديل السلبي |
|
إخراج الإشارة |
إنذار تعسفي، إخراج ثنائي، دعم TTL، RS-232/422/485 أو إخراج التتابع |
|
واجهة |
محطة فينيكس |
|
كهربائي. البيئية. ميكانيكية |
|
|
جهد التشغيل |
تيار مستمر 12-52 فولت |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +75 درجة مئوية |
|
درجة حرارة التخزين |
-45 درجة مئوية ~ +85 درجة مئوية |
|
رطوبة |
0 ~ 95% عدم التكثيف |
|
البعد مستقل |
113.8 ملم × 93 ملم × 45 ملم |
|
وزن |
0.40 كجم/القطعة |
طلب
إطار مراقبة الجودة
1. المعايير
يتوافق مع ISO9001، CE، بنفايات، IEC 60825
تلبية معايير MSA (SFP/QSFP) ومتطلبات التشغيل البيني
2. عملية مراقبة الجودة
التفتيش الوارد: رقائق الليزر، الثنائيات الضوئية، الدوائر المتكاملة، دقة الإسكان
التحكم في التجميع: المحاذاة البصرية، والترابط، ودقة اقتران الألياف
المعايرة: قوة Tx، حساسية Rx، ضبط التيار المتحيز
الاختبار الوظيفي: BER، مخطط العين، مراقبة DDM، مسافة الارتباط
اختبار التقادم: التشغيل المستمر بدرجة حرارة عالية (24-72 ساعة)
الفحص النهائي: بيانات EEPROM والتوافق ووضع العلامات
3. معدات الاختبار
BERT (اختبار معدل الخطأ في البت)
مقياس الطاقة الضوئية ومصدر الضوء
محلل مخطط العين
رفوف الشيخوخة التي يتم التحكم في درجة حرارتها
4. النظام
سجلات المعايرة + تتبع الرقم التسلسلي
قاعدة بيانات التوافق (بائعي المحول/جهاز التوجيه)
5. التحسين المستمر
مراقبة معدل العائد
تحليل الانجراف الأداء البصري
تحسين جودة الموردين
النتيجة: توافق عالي، وأداء بصري مستقر، ومعدل فشل منخفض في الارتباط
