إغلاق الاتصال عبر مصاعد الألياف الضوئية 8-قناة ثنائية الاتجاه DIN35 مثبت CE

Olycom إغلاق الاتصال الصناعي عبر محول وصلة الألياف البصرية

مقدمة

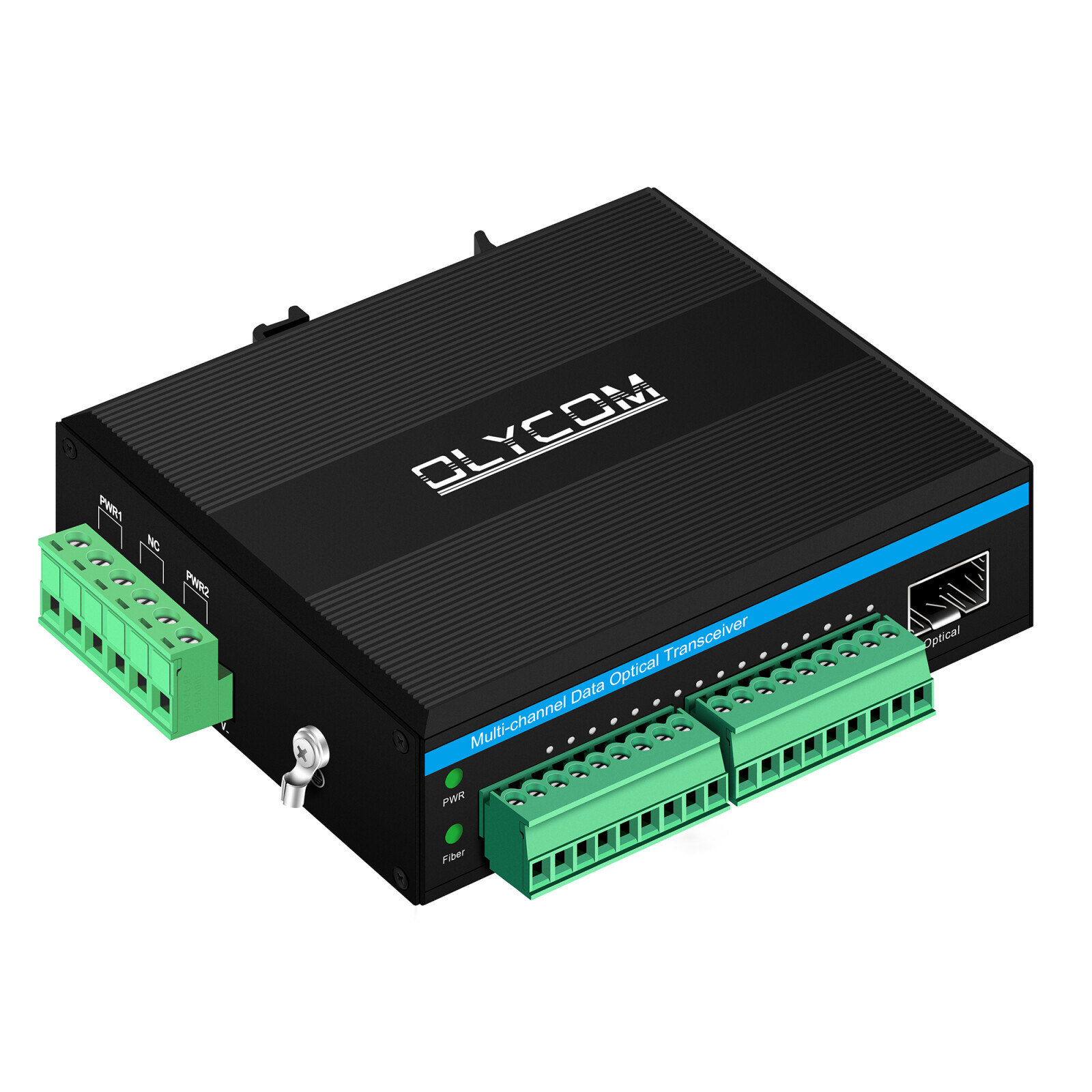

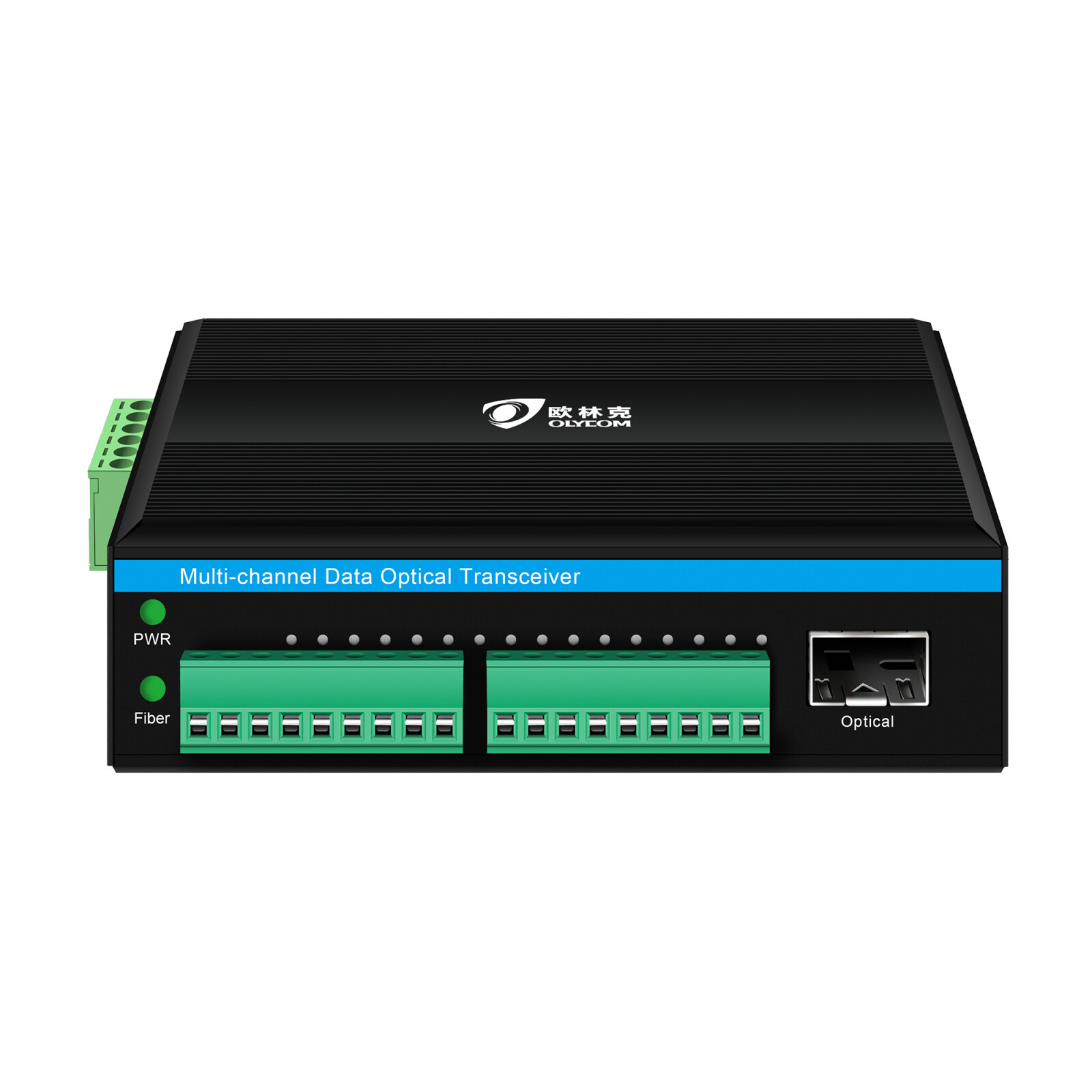

• تم تصميم Olycom IM610-8KWTR لأنظمة المراقبة والتحكم في المهام الحرجة، وهو عبارة عن محول إلكتروني بصري متين وقابل للتركيب على سكة Din ينقل ما يصل إلى ثماني إشارات إغلاق اتصال مستقلة (إنذار/ثنائي) عبر ألياف بصرية واحدة.
• من خلال الاستفادة من تقنية WDM (تعدد الإرسال بتقسيم الطول الموجي)، فإنها تحقق اتصالاً ثنائي الاتجاه مزدوج الاتجاه على شريط واحد فقط، مما يقلل بشكل كبير من تكاليف البنية التحتية للكابلات ويبسط عمليات النشر لمسافات طويلة.
• يضمن نطاق جهد الإدخال الواسع (12-52 فولت تيار مستمر) واختيار المكونات الصناعية التشغيل الموثوق به في البيئات القاسية، بدءًا من البرد القارس إلى الحرارة الحارقة، مما يجعله العمود الفقري المثالي لشبكات الاستشعار والتشغيل الموزعة.

نقاط رصاصة

• عزل كلفاني حقيقي - يزيل EMI وRFI والحلقات الأرضية المزعجة، مما يضمن نقل إشارة نظيف حتى في المحطات الفرعية الصاخبة كهربائيًا أو أرضيات المصنع.
• الميزانية البصرية القصوى - تدعم خسائر الارتباط التي تصل إلى 30 ديسيبل، مما يسمح بالتركيب المرن على مسافات تتراوح من 2 كم (متعدد الأوضاع) إلى 80 كم (وضع واحد) بدون أجهزة إعادة الإرسال.
• توافق الإدخال/الإخراج متعدد الاستخدامات - يقبل ويخرج إشارات TTL أو RS-232/422/485 أو إشارات التبديل ذات الاتصال الجاف، ويمكنه تشغيل مخرجات التتابع للتحكم المباشر في المشغل.
• متانة مصممة لتدوم طويلاً - تعمل من -40 درجة مئوية إلى +75 درجة مئوية وتتحمل الرطوبة غير المتكثفة بنسبة 0-95%، مع حماية مدمجة من الصواعق/ارتفاع التيار للتركيبات الخارجية أو المكشوفة.

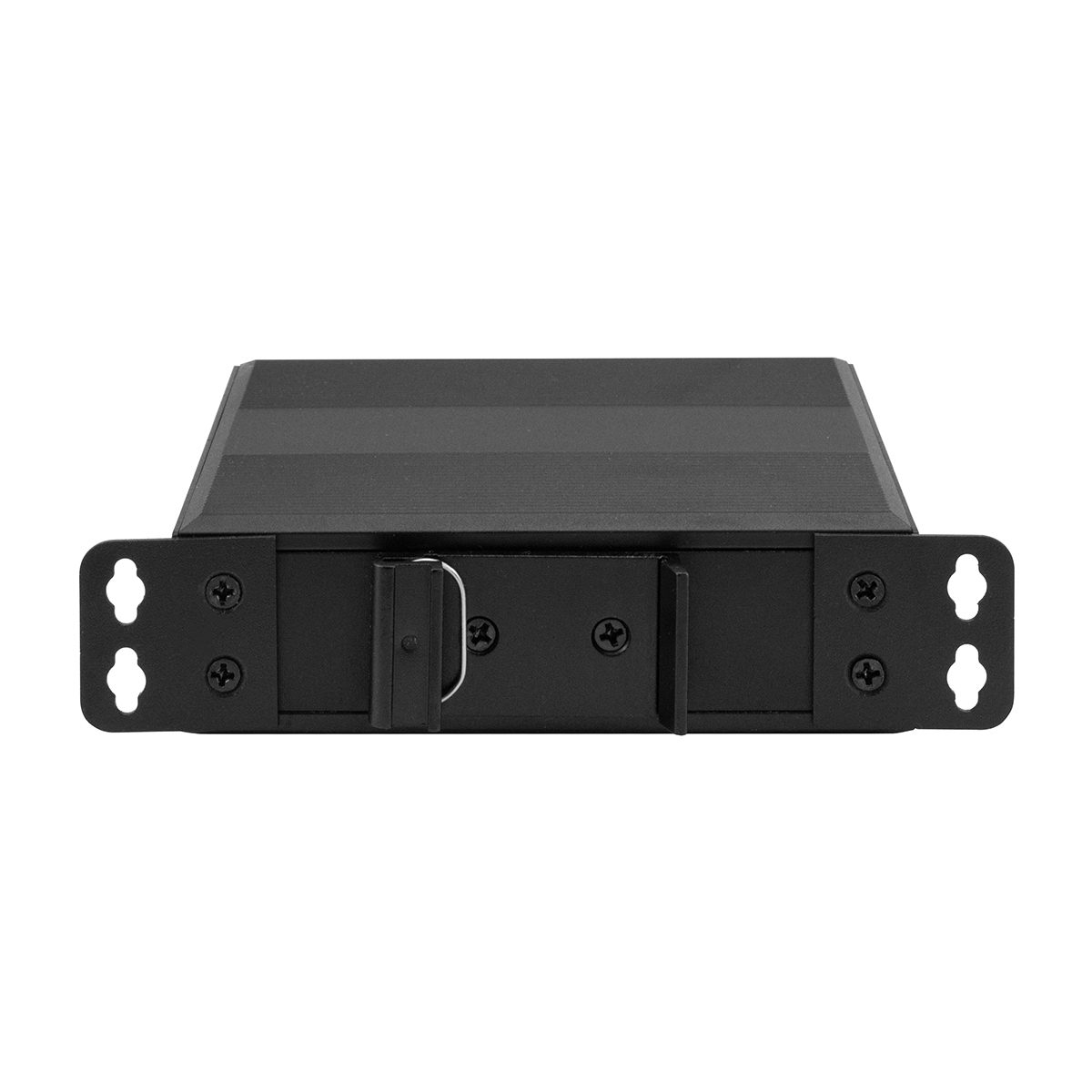

• صغير الحجم وسهل الاستخدام - غطاء موفر للمساحة مقاس 113.8 × 93 × 35 مم، وخفيف الوزن يبلغ 0.30 كجم، وواجهة بصرية قائمة على SFP تتيح عمليات تبديل سريعة للمجال وترقيات مستقبلية.

طلب

• يتفوق IM610‑8KWTR في السيناريوهات التي تكون فيها مراقبة الحالة الموثوقة لمسافات طويلة والتحكم عن بعد أمرًا بالغ الأهمية.
• تشمل حالات الاستخدام النموذجية ما يلي:
• البنية التحتية للنقل - لوحات إنذار محطات تحصيل الرسوم، وكشف التسلل إلى محيط الطريق السريع، وأنظمة مكالمات الطوارئ في الأنفاق.
• شبكات المراقبة الحضرية - ردود الفعل على حالة إشارات المرور على مستوى المدينة ووصلة أجهزة الاستشعار الأمنية لمبادرات المدينة الآمنة.
• الأصول الصناعية والمرافق - إنذارات مستوى الخزان عن بعد، ومراقبة موضع صمامات خطوط الأنابيب، وتقارير حالة قواطع المحطات الفرعية في قطاعات النفط والغاز والطاقة الكهربائية.
• الأماكن العامة والمرافق الحيوية - أجهزة استشعار الحريق/التسلل في الملاعب والمطارات ومحطات السكك الحديدية
• البث والأحداث - إشارات خطأ المعدات في الوقت الحقيقي لسلاسل البث التلفزيوني/الصوتي المباشر، مما يضمن تسليم البرنامج دون انقطاع.

البعد

إطار مراقبة الجودة

1. المعايير
يتوافق مع ISO9001، CE، FCC، RoHS، IEEE، ITU-T
التوافق مع مواصفات العميل ومقاييس الأداء الرئيسية

2. العملية
IQC: فحص المكونات (البصريات، PCB، الطاقة)
الإنتاج: AOI + التحقق من التجميع
الوظيفية: الإنتاجية، VLAN/QoS، الطول الموجي، OSNR
الموثوقية: اختبارات درجة الحرارة والرطوبة والاهتزاز
الاحتراق: إجهاد التحميل + مراقبة الاستقرار
النهائي: التفتيش + فحص الوظيفة الكاملة

3. الأدوات
OSA، مولد حركة المرور، محلل البروتوكول
أنظمة اختبار البيئة والاهتزازات

4. النظام
التتبع الكامل، وسجلات الاختبار، وبرامج مراقبة الجودة

5. التحسين
تحليل السبب الجذري + حلقة تعليقات العملاء
