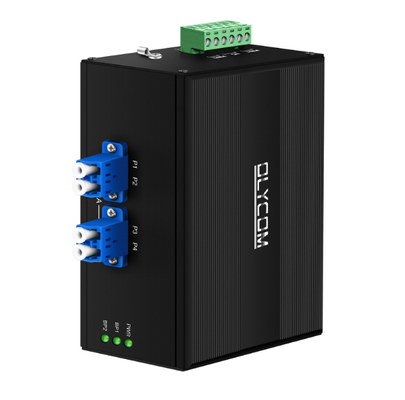

وحدة تجاوز الألياف ثنائية الطاقة AC/DC من شركة Olycom
|
اسم المنتج |
تجاوز الألياف |
|

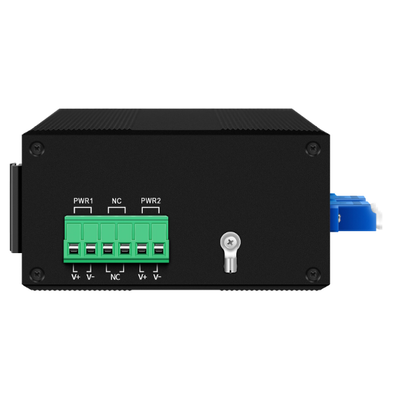

واجهة الطاقة |
كتلة المحطة الصناعية القياسية. |
|
حماية القطبية |
يدعم |
|
واجهة الألياف الضوئية |
إل سي |
|
نطاق الطول الموجي |
850±40/1300±40 نانومتر؛ 1260 ~ 1650 نانومتر |
|
اختبار الطول الموجي |
850/1300 نانومتر؛ 1310/1550 نانومتر |
|
إدراج الخسارة |
النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل؛ النوع: 0.6 ديسيبل الحد الأقصى: 1.0 ديسيبل |
|
خسارة العودة |
MM≥30 ديسيبل SM≥50 ديسيبل |
|
تداخل القنوات |
MM≥30 ديسيبل SM≥50 ديسيبل |
|
فقدان الاستقطاب |
.050.05 ديسيبل |
|
فقدان الطول الموجي |
.050.05 ديسيبل |
|
فقدان درجة الحرارة |
.050.05 ديسيبل |
|
التكرار |
.050.05 ديسيبل |
|
مدخلات الطاقة |
تيار مستمر: 12-52 فولت تيار مستمر، تيار متردد: 110-240 فولت تيار متردد |
|
خدمة الحياة |
≥100000000 مرة |
|
تبديل الوقت |
≥10 مللي ثانية |
|
نقل الطاقة الضوئية |
≥500 ميغاواط |
|
بيئة |
درجة حرارة العمل: -20 درجة ~ 70 درجة مئوية درجة حرارة التخزين: -40 درجة ~ 85 درجة مئوية |
|
المعلومات الميكانيكية |
شل: قذيفة معدنية مموجة فئة السلامة: IP40 الأبعاد: 113.8 × 93 × 46 ملم طريقة التركيب: تركيب Din-rail |
نظرة عامة على تبديل DIP
تم تجهيز وحدة تجاوز الألياف هذه بمصفوفة مفاتيح DIP ذات 8 مواضع مخصصة حصريًا للتحكم في توقيت تأخير التشغيل.
يتوافق كل تبديل مع معلمة تأخير ثابتة تتراوح من 1 إلى 8 دقائق، مما يوفر تكوينًا يدويًا بنقرة واحدة بدون برامج أو وحدات تحكم خارجية.
إنها ميزة تخصيص أساسية مصممة للاختبار البصري وسيناريوهات استعادة الشبكة المرحلية.
منطق العمل الأساسي
1. إعدادات المصنع الافتراضية (يتم إيقاف تشغيل كافة مفاتيح DIP)
عندما يبقى كل مفتاح في وضع إيقاف التشغيل، يتم تعطيل دائرة مؤقت التأخير بالكامل. بعد استعادة الطاقة، يتحول تجاوز الألياف على الفور إلى مسارات العمل الضوئية العادية مع عدم وجود وقت انتظار، وهو ما يناسب معظم عمليات نشر مراقبة الاتصالات القياسية التي تتطلب استعادة الارتباط الفوري بعد استعادة الطاقة.
2. التنشيط المؤجل (مفتاح تشغيل واحد، وإيقاف تشغيل الآخرين)
اقلب مفتاح DIP المعين إلى وضع التشغيل لتشغيل وظيفة التوقيت؛ يتم تعيين كل موضع لمدة عد تنازلي ثابتة:
تشغيل DIP لمدة دقيقة واحدة: اضغط على حالة الالتفافية لمدة دقيقة واحدة قبل التبديل مرة أخرى إلى القناة الضوئية العادية
2-MIN DIP ON: تأخير لمدة دقيقتين
3-MIN DIP ON: تأخير لمدة 3 دقائق
4-MIN DIP ON: تأخير لمدة 4 دقائق
5-MIN DIP ON: تأخير لمدة 5 دقائق
6-MIN DIP ON: تأخير لمدة 6 دقائق
7-MIN DIP ON: تأخير لمدة 7 دقائق
8-MIN DIP ON: تأخير لمدة 8 دقائق
3. تسلسل التشغيل الكامل مع تمكين التأخير
يحدث انقطاع التيار الكهربائي → تقفز الوحدة تلقائيًا لتجاوز المسار البصري للحفاظ على توصيل الألياف الأساسية
يستعيد مصدر الطاقة ← يبدأ المؤقت في العد التنازلي وفقًا لقيمة DIP المحددة مسبقًا
أثناء نافذة العد التنازلي، تظل الوحدة مقفلة في الوضع الالتفافي ولن تعود إلى القناة العادية
بمجرد انقضاء الوقت المحدد مسبقًا، يتحول المفتاح البصري تلقائيًا إلى وضع توجيه الإشارة القياسي
قواعد الاستخدام الرئيسية
قم بتشغيل مفتاح DIP واحد فقط إلى وضع التشغيل في كل مرة؛ سوف تتسبب المفاتيح المتعددة التي تم تبديلها في وقت واحد في حدوث خلل في منطق التوقيت وسلوك تأخير غير محدد.
لا يسري أي تعديل على إعدادات DIP إلا بعد أن يخضع الجهاز لدورة طاقة كاملة.
تتم إعادة ضبط المؤقت تلقائيًا في حالة انقطاع التيار الكهربائي مرة أخرى أثناء مرحلة العد التنازلي.
سيناريوهات التطبيق لوظيفة تأخير DIP
1. اختبار دفعة المكونات البصرية الآلي
يقوم المهندسون بتعيين تأخير يتراوح من 1 إلى 8 دقائق لحجز الوقت الكافي لمعايرة الأجهزة وأخذ عينات البيانات وإعادة ضبط المعدات دون تبديل المسار البصري غير المتوقع في منتصف الاختبار.
2. استعادة أخطاء الشبكة متعددة المراحل
بالنسبة لشبكات الألياف واسعة النطاق ذات الأجهزة المتتالية المتعددة، تمنع إعدادات التأخير المتداخلة تبديل المسار البصري المجمع المتزامن الذي قد يؤدي إلى حدوث زيادات عابرة في الإشارة أو رفرفة الارتباط.
3. صيانة المعدات في الموقع
عند استبدال أجهزة الإرسال والاستقبال الضوئية أو العقد الوسيطة، يقوم الفنيون بتعيين فترة تأخير أطول للحفاظ على الاتصال الالتفافي طوال فترة الصيانة دون إعادة التكوين اليدوي.
4. أنظمة النقل البصري الصناعية
يعمل التبديل المستقر في الوقت المناسب على تجنب تبديل المسار البصري المتكرر الناتج عن الانخفاضات المؤقتة في الطاقة في بيئات الطاقة القاسية في المصانع والطاقة والسكك الحديدية.
الميزات الرئيسية
1. أداء بصري متميز
يتميز بفقد إدخال منخفض للغاية والحد الأدنى من توهين الإشارة الناجم عن الطول الموجي/درجة الحرارة/الاستقطاب، مقترنًا بقمع التداخل المتميز للقضاء على تداخل الإشارة بين قنوات الألياف؛ تلبي إصدارات الألياف متعددة الأوضاع وأحادية الوضع متطلبات نقل الإشارات الضوئية ذات النطاق الكامل.
2. التحكم المرن في تأخير الوقت
مفتاح تبديل DIP مدمج متعدد السرعات مع أوضاع تأخير قابلة للتعديل من 1 إلى 8 دقائق؛ يقوم المصنع الافتراضي بتعطيل وظيفة التأخير للتبديل الفوري، مما يتيح توقيت التشغيل المخصص لسير عمل الاختبار البصري الآلي.
3. مدخلات الطاقة المزدوجة الزائدة
يدعم نطاق واسع من 12 إلى 52 فولت تيار مستمر و110 إلى 240 فولت تيار متردد مزدوج الوصول إلى الطاقة مع حماية مدمجة من القطبية العكسية، مما يمنع بشكل فعال عدم تطابق مصدر الطاقة من إتلاف المكونات البصرية والكهربائية الداخلية.
4. القدرة على التكيف الصناعي القوي
تمتد درجة حرارة التشغيل الواسعة من -20 درجة مئوية إلى 70 درجة مئوية، وغطاء معدني مقاوم للغبار IP40، وعمر خدمة طويل يزيد عن 100 مليون دورة تبديل وسرعة تحويل إشارة سريعة ≥10 مللي ثانية للتشغيل الصناعي المستمر على المدى الطويل.
5. نشر مدمج وسهل
منافذ ألياف LC القياسية وموصلات الطاقة الطرفية الصناعية؛ يوفر تصميم تركيب السكك الحديدية DIN مساحة الخزانة، ويتوافق بسلاسة مع أنظمة اتصالات الألياف المتكاملة عالية الكثافة.
البعد
