هيكل محول وسائط الألياف الضوئية
مقدمة المنتج
الميزات
المعلمات الفنية
| فتحات | 16 فتحة |
|
التوافق (مع البطاقات) |
بطاقات محول وسائط إيثرنت ميجابت/سريع من سلسلة OM220 |
| بطاقات محول وسائط إيثرنت جيجابت من سلسلة OM320 | |
| بطاقات محول وسائط WDM من سلسلة OM520 | |
| بطاقات محول وسائط SFP من سلسلة OMX30 | |
| يدعم التركيب المختلط | |
|
10/100BASET /10/100/1000BASE-T (بطاقات) |
كابل STP أو UTP من الفئة 5/5e/6 (بحد أقصى 100 متر) |
|
100BASE-FX /1000 BASE-FX (بطاقات) |
كابل ألياف متعدد الأوضاع 50/125 ميكرومتر، 62.5/125 ميكرومتر (550 متر) كابل ألياف أحادي الوضع 9-125 ميكرومتر (20/40/60/80/100 كم) |
|
وضع التحويل وقت التأخير (بطاقات) |
التخزين والإعادة <10 ميكروثانية مباشر <0.9 ميكروثانية |
| التحكم في التدفق (بطاقات) | تحكم كامل في التدفق المزدوج، ضغط خلفي نصف مزدوج |
| متوسط الوقت بين الأعطال (كلاهما) | 50,000 ساعة |
| منفذ RJ-45 | Auto-MDI/MDIX (بطاقات) |
| موصل الألياف | SC قياسي، SF/TC اختياري (بطاقات) |
| الطول الموجي | 1310 نانومتر/1550 نانومتر (بطاقات) |
| الأبعاد |
فتحة واحدة لهيكل OM1916 (بطاقات) 485 مم (طول) × 320 مم (عرض) × 90 مم (ارتفاع) (هيكل) |
| الوزن | الوزن الإجمالي: 0.112 كجم (بطاقات)، الوزن الإجمالي: 6.400 كجم (هيكل) |
| استهلاك الطاقة | <2.5 واط (بطاقة وهيكل) |
| معدل الخطأ الثنائي | <1> |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +75 درجة مئوية (هيكل) |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~90% بدون تكثف (كلاهما) |
| جدول عناوين MAC | 1K (بطاقات) |
| حجم المخزن المؤقت | 1M (بطاقات) |
| رمز رقم الصنف | ||
| OM1916 | 19 | 16 |
| 19 بوصة 2U | 16 فتحة | |
| 220 فولت | مزود طاقة داخلي مزدوج 220 فولت | |
| 48 فولت | مزود طاقة داخلي مزدوج 48 فولت | |
| 220 فولت/48 فولت | مزود طاقة داخلي 1 × 220 فولت + مزود طاقة داخلي 1 × 48 فولت | |
| FE | استشعار تلقائي 10/100 ميجابت في الثانية | |
| GE | استشعار تلقائي 10/100/1000 ميجابت في الثانية | |
| OM220 | بطاقات محول وسائط إيثرنت ميجابت/سريع | |
| OM320 | بطاقات محول وسائط إيثرنت جيجابت | |
| OM520 | بطاقات محول وسائط WDM | |
| OMX30 | بطاقات محول وسائط SFP | |
| M,S | M-متعدد الأوضاع، S-أحادي الوضع | |
| S,U | سلسلة WDM، S-1310 نانومتر، U-1550 نانومتر | |
| FC,ST,SC,LC | نوع موصل الألياف | |
| 2، 20، 40... | الأرقام بجوار وضع الألياف - مسافة العمل | |
حول OLYCOM
الأسئلة الشائعة
1. كم عدد وحدات محول الوسائط التي يمكن أن يستوعبها هذا الهيكل، وما هي الأنواع المتوافقة؟
يوفر هيكل OM1916 16 فتحة في عامل شكل مدمج لتركيب الرف 19 بوصة 2U، مما يسمح باستيعاب ما يصل إلى 16 وحدة محول وسائط وإدارتها داخل وحدة واحدة في خزانة المعدات الخاصة بك.
وهو يدعم التركيب المختلط لوحدات 100 ميجابت في الثانية و 1000 ميجابت في الثانية داخل نفس الهيكل في وقت واحد، بما في ذلك بطاقات Fast Ethernet من سلسلة OM220، وبطاقات Gigabit Ethernet من سلسلة OM320، وبطاقات WDM من سلسلة OM520، وبطاقات محول وسائط SFP من سلسلة OMX30. تتيح لك هذه المرونة تجميع المحولات ذات السرعات المختلفة وأنواع الألياف المختلفة في موقع واحد مُدار مركزيًا دون الحاجة إلى هياكل منفصلة لكل نوع وحدة.
يعني تصميم البطاقة المكون من التوصيل والتشغيل أنه يمكن إدخال الوحدات أو إزالتها بسرعة وسهولة دون أدوات، مما يقلل من وقت التركيب ويبسط التوسيع أو الاستبدال المستقبلي.

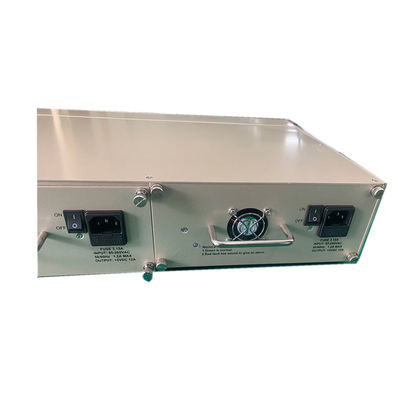

2. ما هي خيارات مزود الطاقة التي يدعمها هيكل OM1916، وهل هناك تكرار؟
تم تجهيز OM1916 بمدخلات مزود طاقة مزدوجة، تدعم مصادر طاقة 220 فولت تيار متردد و 48 فولت تيار مستمر. يوفر هذا التصميم المزدوج المدخلات تكرارًا للطاقة بحيث إذا فشل أحد مصادر الطاقة أو انقطع، يستمر الهيكل تلقائيًا في العمل من المصدر الثانوي دون التأثير على أي من وحدات المحول المثبتة.
كما أن التوافق مع 48 فولت تيار مستمر يجعل هذا الهيكل مناسبًا مباشرة للنشر في غرف الاتصالات ومرافق الدرجة الأولى حيث يعتبر توزيع طاقة 48 فولت تيار مستمر هو البنية التحتية القياسية، مما يلغي الحاجة إلى معدات تحويل إضافية من تيار متردد إلى تيار مستمر.
مع متوسط الوقت بين الأعطال البالغ 50,000 ساعة واستهلاك طاقة إجمالي أقل من 2.5 واط لكل بطاقة وهيكل مجتمعين، تم تصميم OM1916 للتشغيل الموثوق المستمر على مدار الساعة طوال أيام الأسبوع في بيئات الشبكات الحرجة.
3. هل يدعم هذا الهيكل المراقبة عن بُعد للوحدات المتصلة وحالة طاقة CPE؟
نعم. يدعم OM1916 اكتشاف فشل طاقة CPE عن بُعد، مما يسمح لمسؤولي الشبكة بمراقبة حالة طاقة معدات العميل المتصلة من موقع مركزي دون الحاجة إلى فحص مادي لكل موقع بعيد.
هذه الميزة ذات قيمة خاصة في بيئات موفري الخدمة وشبكات WAN للمؤسسات حيث يتم نشر محولات الوسائط في مواقع موزعة جغرافيًا مثل المكاتب الفرعية أو المباني البعيدة أو الخزائن على مستوى الشارع. يسمح الاكتشاف المبكر لفشل الطاقة عن بُعد لفرق العمليات بالاستجابة بشكل استباقي قبل أن يتأثر المستخدمون النهائيون.
يدعم الهيكل أيضًا وظيفة D/D (Dying Gasp) لمستقبلات الألياف الضوئية SFP المتوافقة، مما يوفر طبقة إضافية من إشعار فشل الارتباط التي تزيد من الرؤية في صحة البنية التحتية لشبكة الألياف بأكملها.
4. ما هي أنواع الألياف ومسافات الإرسال المدعومة عبر بطاقات الوحدات المتوافقة؟
يدعم هيكل OM1916 مجموعة شاملة من أنواع الألياف والمسافات من خلال بطاقات الوحدات المتوافقة، مما يجعله قابلاً للتكيف مع أي بنية تحتية لشبكة الألياف الحالية تقريبًا.
بالنسبة للألياف متعددة الأوضاع، فإنه يدعم كابل 50/125 ميكرومتر و 62.5/125 ميكرومتر بمسافات تصل إلى 550 مترًا، وهو مناسب لاتصالات داخل المباني والشبكات الرئيسية للحرم الجامعي. بالنسبة للألياف أحادية الوضع، فإنه يدعم كابل 9/125 ميكرومتر بمسافات 20 كم، 40 كم، 60 كم، 80 كم، وما يصل إلى 100 كم اعتمادًا على بطاقة الوحدة المختارة، مما يغطي كل شيء من روابط شبكة المترو إلى الاتصالات بعيدة المدى عبر مناطق جغرافية كبيرة.
يتم دعم كل من الأطوال الموجية 1310 نانومتر و 1550 نانومتر عبر نطاق البطاقات، مع SC كموصل ألياف قياسي وتوفر ST و FC كبدائل اختيارية. يدعم الهيكل أيضًا بطاقات وحدات WDM من خلال سلسلة OM520، مما يتيح تعدد الإرسال بتقسيم الطول الموجي لزيادة سعة الألياف عند الحاجة.
