محول الوسائط غير المدار 10G SFP +
مقدمة إلى محول الوسائط الشبكة
نموذج المنتج: TA810-10G-E، لا بأس بكتابة اسم النموذج الخاص بك
|
المعايير
|
1000Base-T، 2.5GBase-T، 5Gbase-T، 10Gbase-T
1000Base-X، 2500Base-X، 5GBase-R، 10GBase-R
|
|
وسائل الإعلام المدعومة
|
1000Base-T: Cat5 UTP/STP. ماكس 100m
2.5GBase-T: Cat5e UTP/STP. MAX 50m
5GBase-T: Cat5e UTP/STP.
10G Base-T: Cat6a UTP/STP. MAX 50m
|
|
نوع الميناء
|
RJ45، فتحة SFP
|
|
وضع العمل
|
1000Base-T إلى 1000Base-X
2.5GBase-T إلى 2500Base-X
5Gbase-T إلى 5GBase-R
10Gbase-T إلى 10GBase-R
|
|
وحدات الدعم
|
10GBASE-SR/LR/ER/ZR
كابلات الألياف الضوئية متعددة الأوضاع 50/125μm أو 62.5/125μm، تصل إلى 300m
كابلات الألياف الضوئية ذات الوضع الواحد 9/125μm، تصل إلى 10/40/80km
|
|
إمدادات الطاقة
|
12 فولت DC
|
|
استهلاك الطاقة
|
ماكس 5W
|
|
درجة حرارة العملية
|
0°C إلى 55°C
|
|
الرطوبة النسبية
|
5٪ إلى 80٪ (غير مكثفة)
|

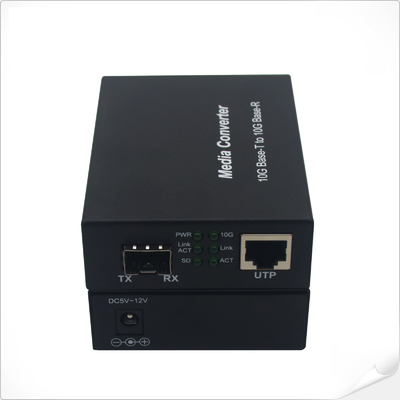

واجهة محول الوسائط غير المدار
وصف LED لمحول الوسائط 10G
| مصباح LED | الوضع | الوصف |
| PWR | على | الكهرباء تعمل بشكل طبيعي |
|
FX Link/Act |
على |
إظهار حالة الاتصال لـ Fiber Link. يُشير إشارة ON إلى أن Fiber link في اتصال صحيح. |
|
تمهل |
إظهار حالة نشطة لصلة الألياف "تلميع" يشير إلى أن الحزمة تمر عبر نهاية FX. |
|
| SD | على | تم اكتشاف إشارة الألياف |
|
10G |
على | معدل نقل الواجهة الكهربائية هو 10 جيجابايت في الثانية |
| أطفئ | معدل الواجهة الكهربائية هو 10 ميجابايت في الثانية | |
|
رابط TX |
على |
عرض حالة الاتصال للاتصال الكهربائي. يشير إلى أن الرابط الكهربائي صحيح. |
|
قانون تيكس |
تمهل |
عرض الحالة النشطة لربط الألياف "تلميع" يشير إلى أن الحزمة تمر عبر نهاية "تيكس". |
تطبيق محول الألياف الإيثيرنت
