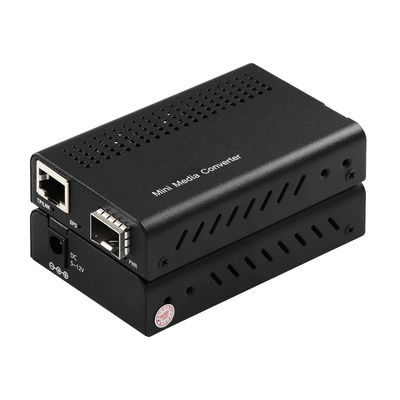

محول وسائط الألياف الضوئية 10G SFP+
مقدمة إلى محول الوسائط 10G
مواصفات محول الوسائط غير المُدار
| بيانات الأداء | المؤشرات الفنية |
| سرعة الإرسال | 10M/100M/1.25G/2.5G/5G/10Gb/s |
| البروتوكولات | IEEE802.3an(10Gbase-T),IEEE802.3ae(10Gbase-SR/LR/ER/ZR) |
| نوع الواجهة | النوع: RJ45 إلى/من SFP+ |
| مسافة الإرسال |
حتى وحدة SFP (بحد أقصى 40 كم) حتى وحدة SFP+ (بحد أقصى 80 كم) حتى وحدة SFP (بحد أقصى 40 كم) حتى وحدة XFP (بحد أقصى 80 كم) 10Gbase-T: كابل Cat .6a بطول 100 متر |
|
الحد الأقصى للحزمة معدل التوجيه |
14,880,950/ثانية |
| متطلبات الطاقة |
مستقل: DC 5-12V (طاقة خارجية) استهلاك الطاقة: ≤3 واط |
| بيئة العمل |
درجة حرارة التشغيل: 0~ 50 درجة مئوية درجة حرارة التخزين: -10~ 70 درجة مئوية الرطوبة: 5%~90% (بدون تكثيف) |
| الأبعاد |
مستقل: 60 (عرض) × 20 (ارتفاع) × 90 (طول) (مم) |
تطبيق محول وسائط الألياف
الضمان
سنة واحدة للمنتجات التجارية و 3 سنوات للمنتجات الصناعية.
| فئات المنتجات | فترة الضمان |
| محول وسائط إيثرنت الألياف | سنة واحدة |
| محول فيديو الألياف | سنة واحدة |
| مبدل الألياف | سنة واحدة |
| مبدل إيثرنت | سنة واحدة |
| محول الألياف التسلسلي | سنة واحدة |
| مضاعف PDH | سنة واحدة |
| مبدل CCTV PoE | سنة واحدة |
| مبدل مُدار تجاري | سنة واحدة |
| مبدل PoE مُدار تجاري | سنة واحدة |
| مزود طاقة Din | 3 سنوات |
| مبدل إيثرنت صناعي | 3 سنوات |
| مبدل PoE صناعي | 3 سنوات |
| مبدل مُدار صناعي | 3 سنوات |
| مبدل PoE مُدار صناعي | 3 سنوات |
| وحدة CWDM | سنة واحدة |
| أجهزة DWDM/OTN | سنة واحدة |
الأسئلة الشائعة
1. ما هي معدلات السرعة التي يدعمها محول الوسائط هذا، وهل هو متوافق مع الإصدارات السابقة مع معدات السرعة المنخفضة؟
يدعم محول الوسائط هذا مجموعة واسعة من سرعات الإرسال بما في ذلك 10M، 100M، 1.25G، 2.5G، 5G، و 10 جيجابت في الثانية بالكامل، مما يجعله أحد أكثر حلول تحويل الوسائط مرونة المتاحة لبيئات الشبكات المختلطة السرعة.
هذه القدرة متعددة المعدلات تعني أنه يمكنه ربط الاتصالات بسلاسة بين معدات جيجابت القديمة والبنية التحتية 10G الحديثة دون الحاجة إلى محولات إضافية أو أجهزة وسيطة. سواء كنت تقوم بترقية شبكة موجودة على مراحل أو توصيل معدات من أجيال مختلفة، فإن هذا المحول يتعامل مع التفاوض على السرعة تلقائيًا.
يتوافق مع معايير IEEE 802.3an (10GBase-T) و IEEE 802.3ae (10GBase-SR/LR/ER/ZR)، مما يضمن قابلية التشغيل البيني الواسعة مع المبدلات والموجهات والخوادم من جميع البائعين الرئيسيين.
2. ما هي أقصى مسافة إرسال للألياف يمكن أن يحققها هذا المحول؟
تعتمد مسافة الإرسال على وحدة SFP+ المثبتة. مع وحدة SFP قياسية، يمكن تحقيق مسافات تصل إلى 40 كم، بينما يمتد استخدام وحدة SFP+ أو XFP إلى 80 كم عبر الألياف أحادية الوضع.
بالنسبة لاتصالات النحاس على جانب RJ45، فإنه يدعم إرسال 10GBase-T عبر كابل Cat6a لمسافات تصل إلى 100 متر، وهو الحد الأقصى القياسي لروابط النحاس 10G. تتوفر أيضًا وظيفة كشف طول كابل UTP مدمجة على واجهة RJ45، مما يسمح للفنيين بالتحقق من سلامة الكابل أثناء التركيب دون الحاجة إلى معدات اختبار إضافية.
يدعم المحول أيضًا الأطوال الموجية DWDM و CWDM كما هو محدد في معايير ITU-T، مما يجعله متوافقًا تمامًا مع البنية التحتية لتقسيم الطول الموجي للنشر الكثيف للألياف.
3. ما هي التطبيقات النموذجية لمحول وسائط الألياف 10G هذا؟
تم تصميم هذا المحول لبيئات الشبكات الاحترافية حيث يلزم تحويل الألياف إلى النحاس عالي الإنتاجية عند مستوى 10G.
تشمل حالات الاستخدام الرئيسية توصيل أجزاء شبكة الألياف الأساسية بخوادم أو معدات تخزين قائمة على النحاس في مراكز البيانات، وتوسيع روابط 10G عبر بنى شبكات SAN و LAN و MAN، وربط أجزاء الألياف والنحاس في غرف الاتصالات ومختبرات البحث والتطوير حيث تحتاج المعدات من أنواع وسائط مختلفة إلى العمل معًا بسلاسة.
إن دعمه للإطارات العملاقة، والنقل الشفاف، وزمن الاستجابة المنخفض جدًا يجعله مناسبًا بشكل خاص لشبكات التخزين، وبيئات التداول عالية التردد، ومرافق إنتاج الفيديو، وأي تطبيق تكون فيه حمولات البيانات الكبيرة وزمن المعالجة الأدنى متطلبات حرجة.
4. هل يمكن تركيب هذا المحول في رف، وما هي متطلبات الطاقة الخاصة به؟
نعم. بالإضافة إلى التشغيل المستقل على سطح المكتب، يدعم هذا المحول التركيب في هيكل رف 1U يستوعب ما يصل إلى 12 فتحة، مما يجعله مثاليًا لمراكز البيانات وغرف الاتصالات حيث تحتاج العديد من المحولات إلى الاحتواء في تكوين منظم وسهل الإدارة مثبت على الرف.
يتم توفير الطاقة عبر محول خارجي DC 5V إلى 12V مع استهلاك طاقة أقصى يبلغ 3 واط فقط، مما يحافظ على الحد الأدنى من توليد الحرارة حتى في التركيبات الكثيفة في الرفوف. يساهم استهلاك الطاقة المنخفض أيضًا في كفاءة الطاقة الإجمالية في عمليات النشر واسعة النطاق حيث تعمل العديد من الوحدات باستمرار.
توفر شاشة LED كاملة الحالة على اللوحة الأمامية رؤية في الوقت الفعلي لحالة الارتباط والنشاط على كل من واجهات الألياف والنحاس، مما يسمح بالتحقق البصري السريع من تشغيل المحول دون أي برنامج إدارة أو أدوات مراقبة إضافية.
