16 فتحات محول وسائل الإعلام الرف الهيكل
مقدمة المنتج
الخصائص
المعلمات التقنية
| فتحات | 16 فتحة |
|
التوافق (مع البطاقات) |
بطاقات تحويل الوسائط من سلسلة OM220 Megabit/Fast Ethernet |
| بطاقات تحويل الوسائط من سلسلة OM320 Gigabit Ethernet | |
| بطاقات تحويل الوسائط WDM من سلسلة OM520 | |
| بطاقات تحويل الوسائط SFP من سلسلة OMX30 | |
| يدعم التثبيت المختلط | |
|
10/100BASET /10/100/1000 بطاقات BASE-T ((( |
كابل STP أو UTP من الفئة 5/5e/6 ((حد أقصى 100 متر) |
|
100BASE-FX /1000 BASE-FX (بطاقات) |
كابلات الألياف المتعددة الوسائط 50/125um، 62.5/125um (550m) كابلات الألياف الألياف أحادية الوضعية 9-125um (20/40/60/80/100km) |
| وضع التحويل / وقت التأخير (بطاقات) | التخزين والإرسال إلى الأمام < 10us ، مباشرة < 0.9us |
| تحكم التدفق (بطاقات) | التحكم الكامل في تدفق الدبلوكس، نصف الدبلوكس ضغط العودة |
| MTBF ((كلاهما) | 50000 ساعة |
| RJ-45 الميناء | بطاقات MDI / MDIX الآلية |
| رابط الألياف | بطاقات SC القياسية، SF/TC اختياري ((( |
| طول الموجة | 1310nm/1550nm (بطاقات) |
| الأبعاد |
1 فتحة من رف OM1916 (بطاقات) 485mm ((L) × 320mm ((W) × 90mm ((H) (الرف) |
| الوزن | الوزن الكلي: 0.112 كجم (البطاقات) ، الوزن الكلي: 6.400 كجم (الرف) |
| استهلاك الطاقة | < 2.5 واط (البطاقة و الرف) |
| BER | < 1/109 (بطاقات) |
| درجة حرارة العمل | -10 درجة مئوية+75 درجة مئوية (على الرف) |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 5٪ إلى 90٪ غير مكثفة (كلاهما) |
| جدول عناوين MAC | 1K ((بطاقات) |
| حجم العازل | 1 مليون بطاقة |
التطبيق
| رقم البند | ||
| OM1916 | 19 | 16 |
| 19 ′′ 2U | 16 فتحة | |
| 220 فولت | مصدر طاقة داخلي مزدوج 220 فولت | |
| 48 فولت | مصدر طاقة داخلي مزدوج 48 فولت | |
| 220 فولت/48 فولت | مصدر طاقة داخلي 1 × 220 فولت + 1 × 48 فولت | |
| FE | استشعار تلقائي 10/100Mbps | |
| جنرال | 10/100/1000Mbps الاستشعار الآلي | |
| OM220 | بطاقات تحويل الوسائط ميجابيت / فاست إيثيرنث | |
| OM320 | بطاقات تحويل الوسائط جيجابيت إيثرنت | |
| OM520 | بطاقات تحويل الوسائط WDM | |
| OMX30 | بطاقات تحويل الوسائط SFP | |
| (م،س) | الوضع المتعدد الأوضاع، الوضع الواحد | |
| S,U | سلسلة WDM، S-1310nm، U-1550nm | |
| FC,ST,SC,LC | نوع موصلات الألياف | |
| 2، 20 ، 40... | الأرقام المجاورة لمسافة العمل في وضع الألياف | |

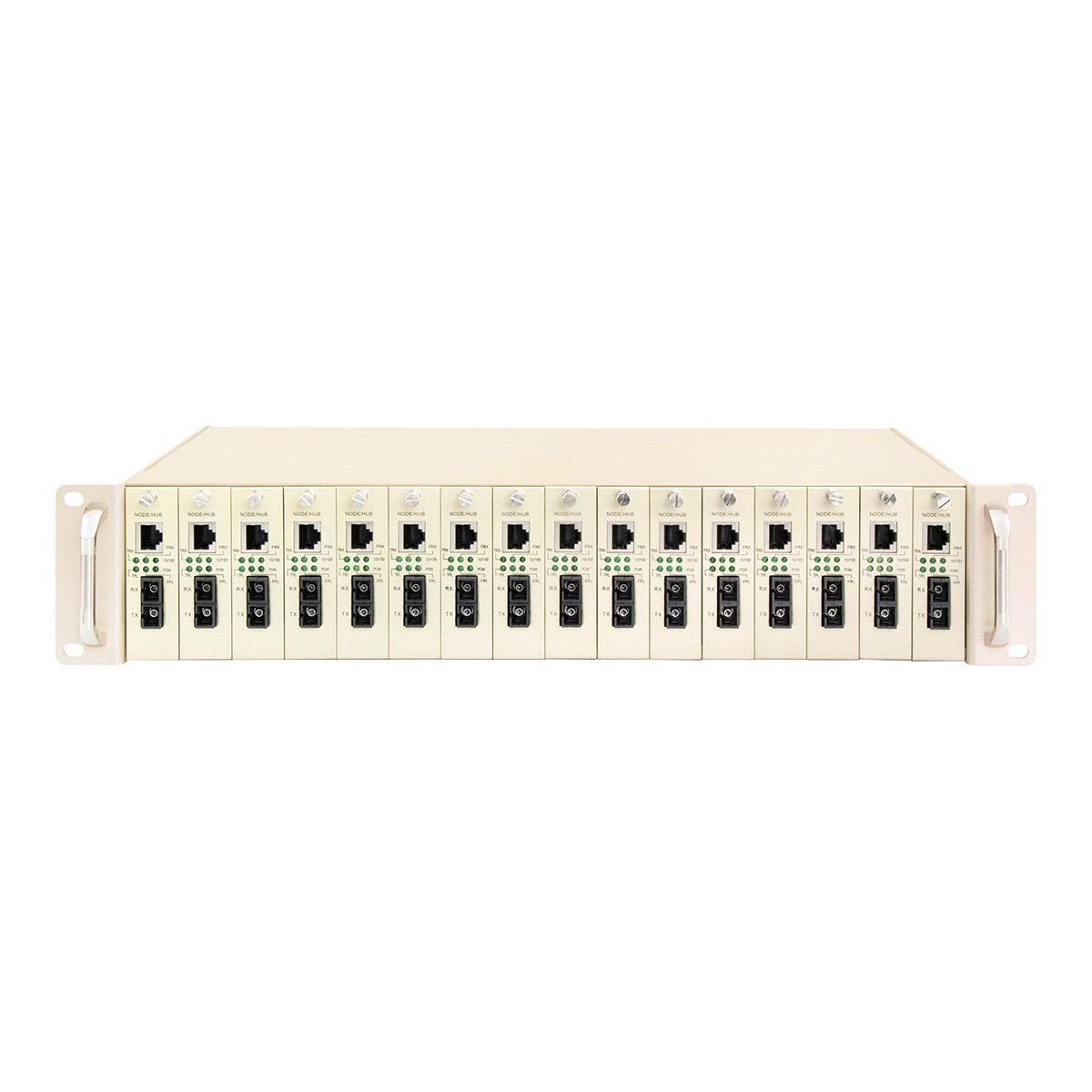

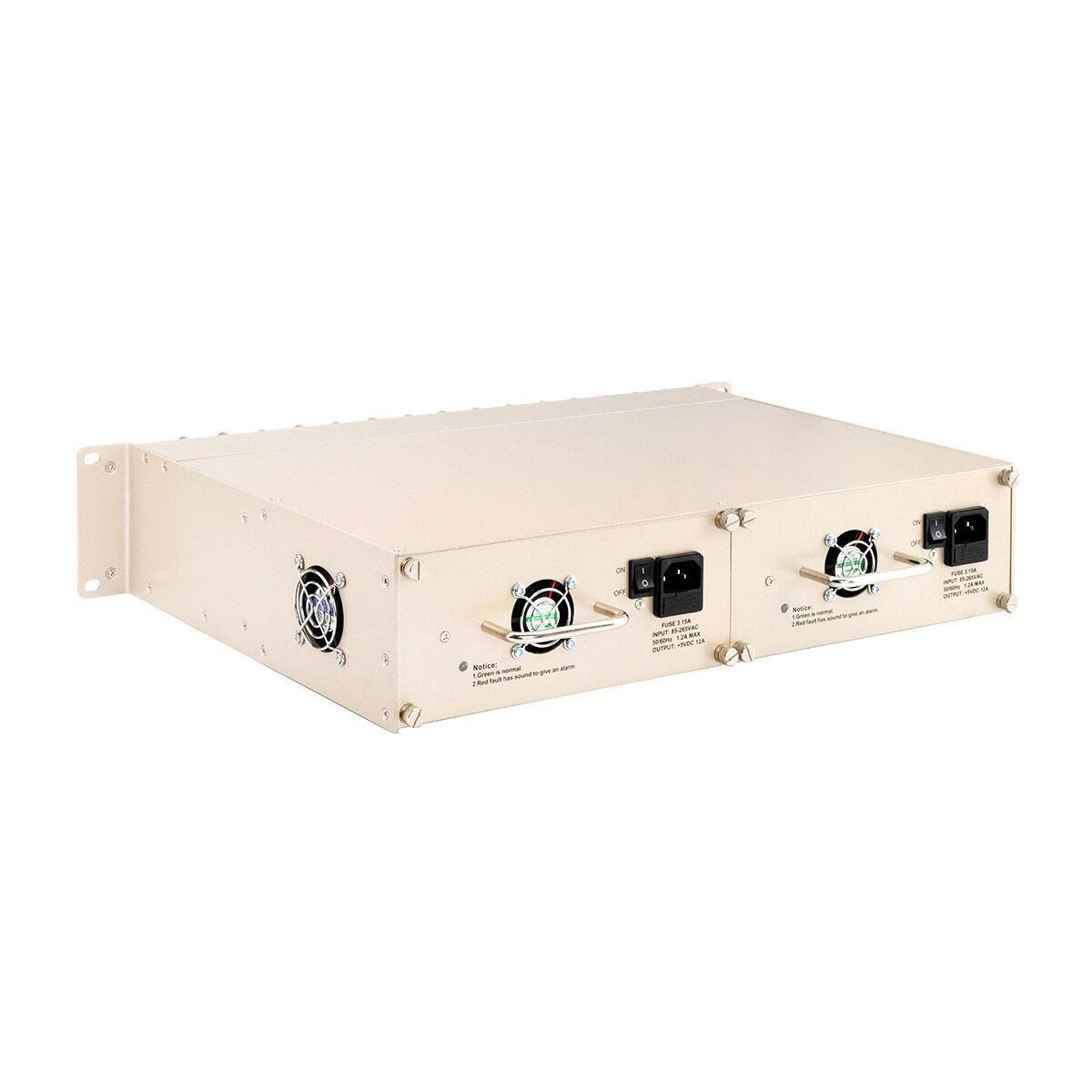

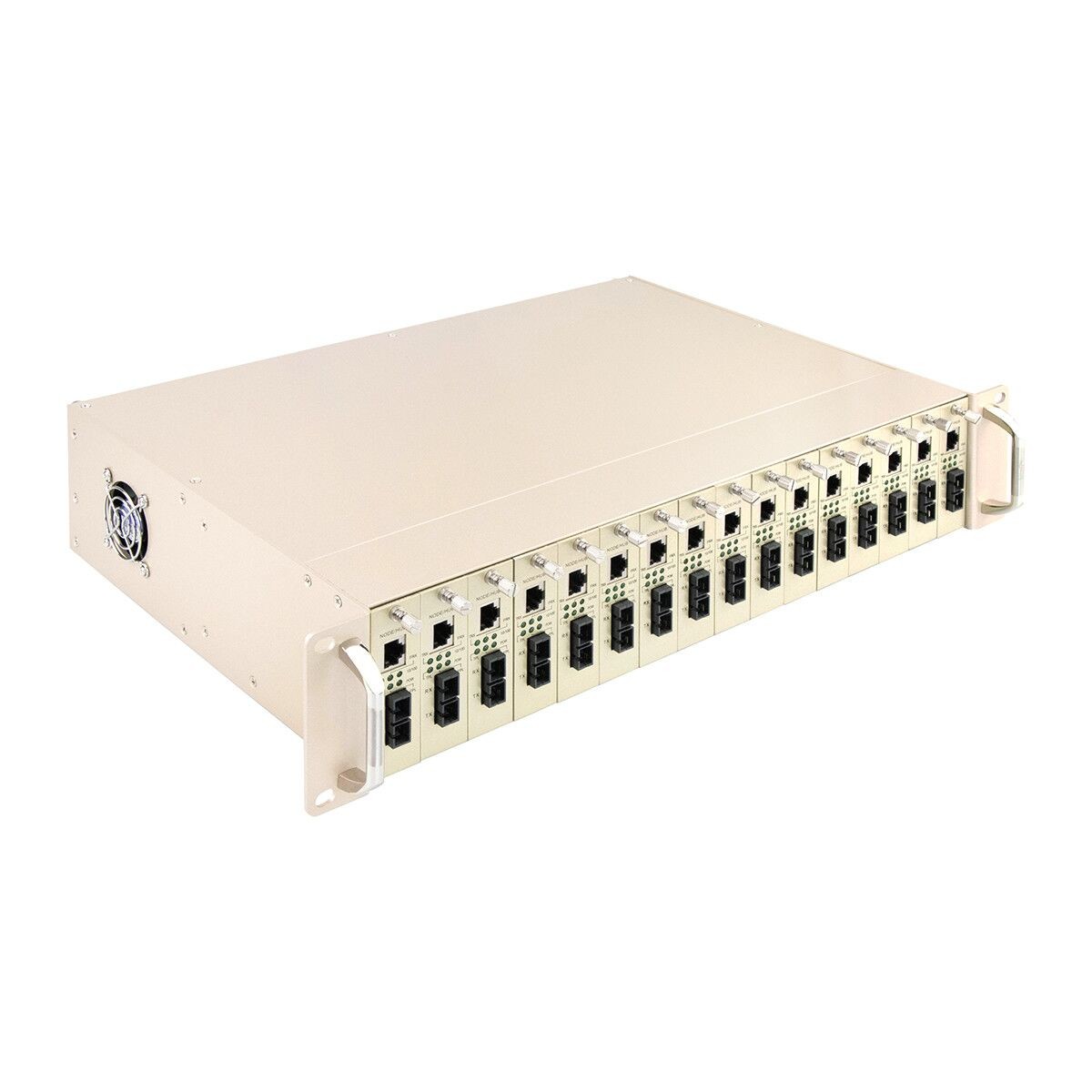

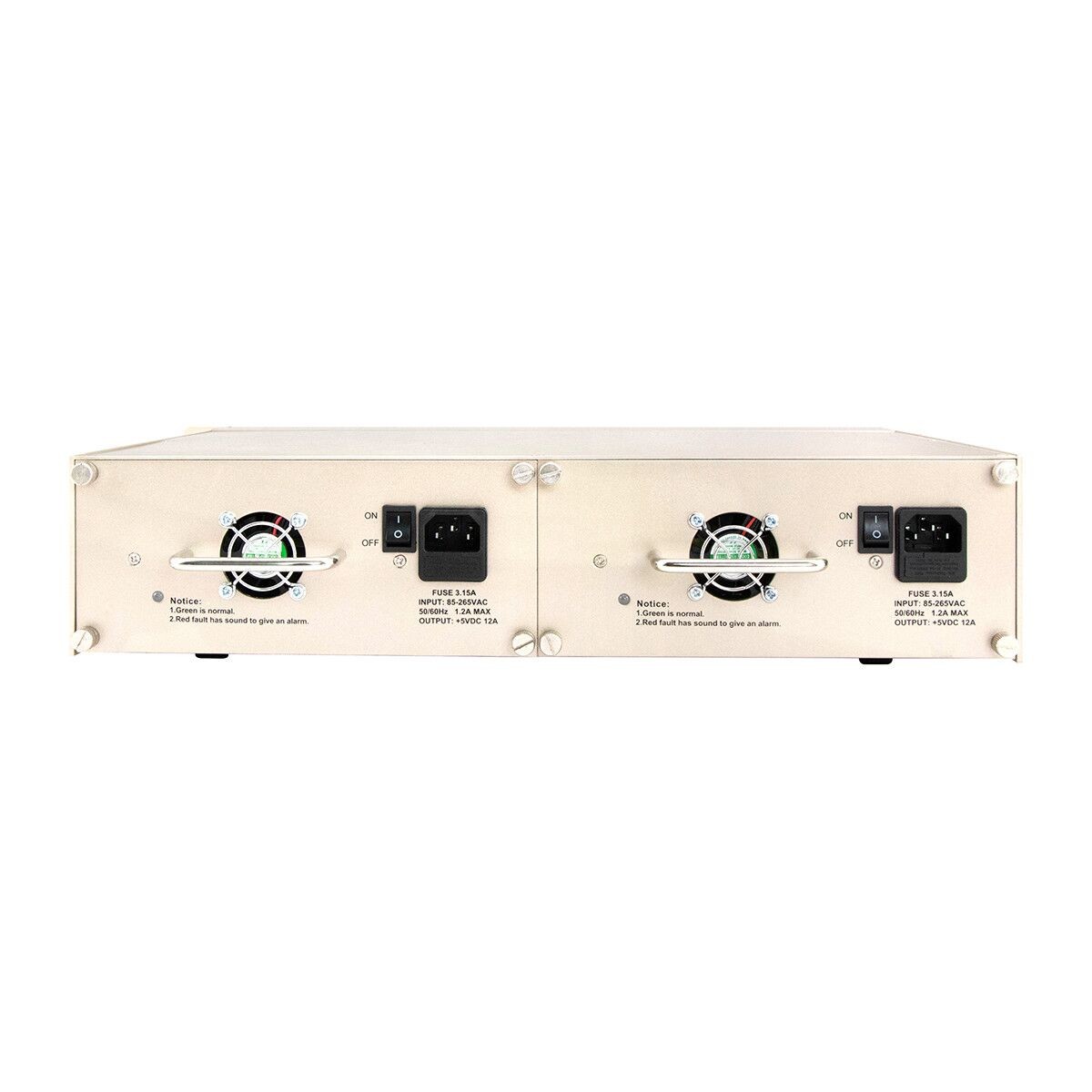

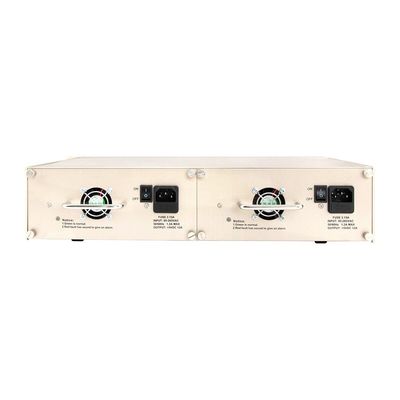

صور المنتج
