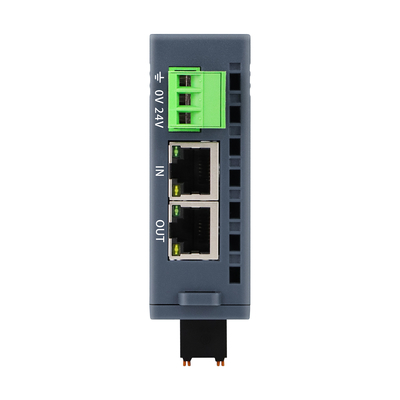

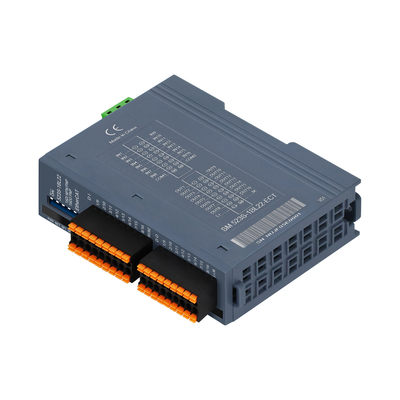

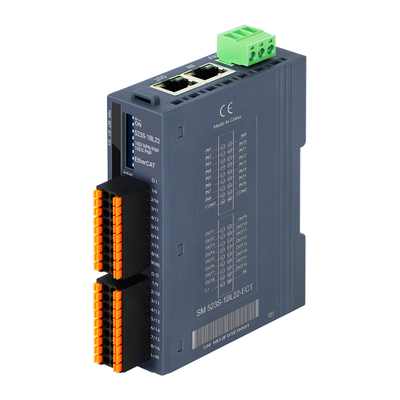

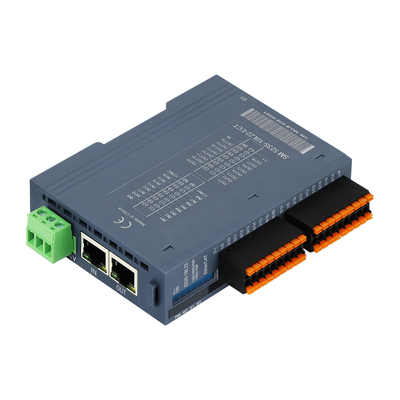

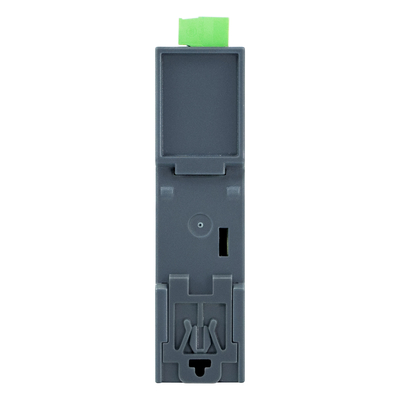

100Mbit/s 2 بروتوكول RJ45 EtherCAT PAL نظام I/O
16DI 16DO PNP الخروج Din Rail I/O Module
خصائص المنتج لنظام PAL I/O
المواصفاتمنمقبض EtherCAT الممتد
| النموذج | وحدة OM52xS EtherCAT slave |
| المواصفات التقنية | |
| الجهد العامل | 24VDC (مدى الجهد 18VDC ~ 28VDC) |
| خسارة التيار التشغيلي | على أساس نماذج المنتج المختلفة، يرجى الرجوع إلى دليل المنتج لمزيد من التفاصيل |
| حماية الطاقة | حماية ضد الاتصال العكسي، امتصاص الضغط |
| واجهة الاتصال | 2*RJ45 |
| نوع محطة الطاقة | وصلة متصلة ، منفذ اتصال الأسلاك المسمارية |
| نوع محطة الإشارة | وصلة متصلة ، مباشرة في منفذ الأسلاك PUSH-IN |
| إشارة العرض | مصدر الطاقة، ضوء المؤشر الأخضر NET، ضوء المؤشر الأحمر SF، ضوء المؤشر الأخضر إشارة IO |
| البروتوكول | EtherCAT |
| فئات السادة والعبيد | الأجهزة المستقلة المستقلة |
| النقاط الأساسية لـ IO | نعم، يرجى الرجوع إلى بيانات الطلب للتفاصيل |
| الحد الأدنى لحماية التيار الزائد | 1.5A، 5 ثانية |
| وقت الاستجابة | ما لا يقل عن 500 |
| قابلية التوسع | لا تدعم التوسيع |
| طول الكابل (الدرع) | أقصى 500 متر |
| طول الكابل (غير محمي) | الحد الأقصى لطول نقطة الإدخال هو 300m، والحد الأقصى لطول نقطة الإخراج هو 150m |
| إعدادات محطة الرقيق | |
| إعدادات العنوان | التكوين بواسطة مفتاح التدوين أو المحطة الرئيسية |
| الحد الأقصى لعدد المحطات لكل جزء | 255 (يتم تحديد العدد المحدد للمحطات المدعومة من قبل المحطة الرئيسية) |
| WأوركEالبيئة | |
| درجة حرارة العمل | -20~60 درجة مئوية |
| رطوبة العمل | 5٪ إلى 90٪ (غير مكثف) |
| درجة الحماية | IP20 |
| الأبعاد ((I* w * h) | 27ملم*94ملم*114ملم |
التعبئة
تفاصيل الطلب
| المواصفات | رقم المنتج |
| وحدة OM521S المستقلة ، حافلة EtherCAT ، منفذين RJ45 ، إمدادات الطاقة 24VDC ، مع رمز تحديد 8 بتات لتحديد عنوان ID المحطة ، ويأتي المنتج مع 32DI (الأنود المشترك / مدخل الأنود المشترك) ،لا يدعم وحدة توسيع الحافلة الداخلية، مستوى حماية IP20، يدعم تركيب DN35 دين ريل |
OM521S-1BL22-ECT |
| وحدة OM522S المستقلة ، حافلة EtherCAT ، منفذين RJ45 ، مصدر طاقة 24VDC ، مع رمز تحميل 8 بت لتحديد عنوان ID المحطة ، يأتي المنتج مع 32DO (مخرج PNP) ،لا يدعم وحدة توسيع الحافلة الداخلية، مستوى حماية IP20، يدعم تركيب DN35 دين ريل |
OM522S-1BL22-ECT |
| وحدة OM522S المستقلة ، حافلة EtherCAT ، منفذين RJ45 ، إمدادات الطاقة 24VDC ، مع رمز رقم 8 بت لتحديد عنوان ID المحطة ، يأتي المنتج مع 32DO (مخرج NPN) ،لا يدعم وحدة توسيع الحافلة الداخلية، مستوى حماية IP20، يدعم تركيب DN35 دين ريل |
OM522S-1NL22-ECT |

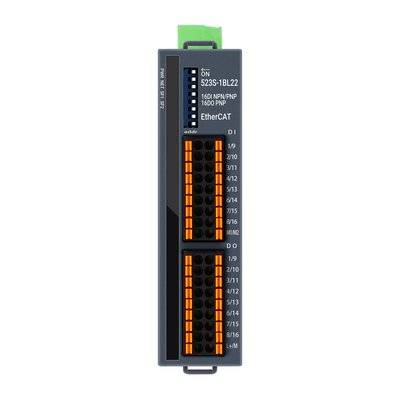

| وحدة OM523S مستقلة، حافلة EtherCAT، منفذين RJ45، مصدر طاقة 24VDC، مع رمز تحديد 8 بتات لتحديد عنوان محطة ID،المنتج يأتي مع 16DI (مصدر الأندود/مصدر الأندود المشترك) و 16DO (مصدر PNP)، لا يدعم وحدة توسيع الحافلة الداخلية ، مستوى الحماية IP20 ، يدعم تركيب DN35 din-rail |
OM523S-1BL22-ECT |
| وحدة OM523S مستقلة ، حافلة EtherCAT ، منفذين RJ45 ، إمدادات الطاقة 24VDC ، مع اتصالات 8 بت لتحديد عنوان ID المحطة ، ويأتي المنتج مع 16DI (المحفز المشترك / مدخل المحفز المشترك) ،16DO (مخرج NPN)، لا يدعم وحدة توسيع الحافلة الداخلية ، مستوى الحماية IP20 ، يدعم تركيب DN35 din-rail |
OM523S-1NL22-ECT |
| وحدة OM523S المستقلة، وحدة SM523S المستقلة، وقطار EtherCAT، ومدخلين RJ45، وإمدادات كهرباء 24VDC، مع عنوان تحديد محطة تعيين رمز الاتصال 8-بيت،المنتج يأتي مع 16DI (مصدر الأندود الشائع / مدخل الأندود الشائع) و 12DO (مصدر الإرسال)، لا يدعم وحدة توسيع الحافلة الداخلية ، مستوى الحماية IP20 ، يدعم تركيب DN35 din-rail |
OM523S-1HJ22-ECT |
| وحدة OM524S مستقلة ، حافلة EtherCAT ، منفذين RJ45 ، مصدر طاقة 24VDC ، مع اتصالات 8 بت لتحديد عنوان ID المحطة ،المنتج يأتي مع 16DI (المحفز المشترك / مدخل المحفز المشترك) و 16DIO (مدخل NPN / مخرج NPN قابلة للتكوين)، تكوين مجموعة ثنائي الاتجاه) ، لا يدعم وحدة توسيع الحافلة الداخلية ، مستوى حماية IP20 ، يدعم تركيب DN35 din-rail |
OM524S-2NL22-ECT |
| وحدة OM525S مستقلة، حافلة EtherCAT، منفذين RJ45، مصدر طاقة 24VDC، مع الاتصال بـ 8 بتات لتحديد عنوان محطة ID،المنتج يأتي مع 16DO (مخرج NPN) و 16DIO (مدخل NPN / مخرج NPN قابلة للتكوين)، تكوين مجموعة ثنائي الاتجاه) ، لا يدعم وحدة توسيع الحافلة الداخلية ، مستوى حماية IP20 ، يدعم تركيب DN35 din-rail |
OM525S-3NL22-ECT |
| وحدة OM526S مستقلة ، حافلة EtherCAT ، منفذين RJ45 ، مصدر طاقة 24VDC ، مع الاتصال بـ 8 بتات لتحديد عنوان ID المحطة. المنتج مجهز بـ 16DIO (نوع NPN ،مدخل أو مخرج في تكوين مجموعة من قناين)، لا يدعم وحدة توسيع الحافلة الداخلية ، مستوى الحماية IP20 ، يدعم تركيب DN35 din-rail |
OM526S-1NH22-ECT (منتج التخطيط) |
