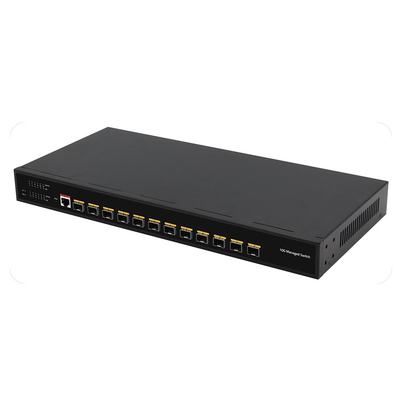

أوليكوم 12 منفذ 10G Uplink L3 مدير فائبر التبديل
ميزات 10G Fiber Switch
مواصفات التبديل المدار تجارياً
| واجهة الإدخال والخروج | |
| القوة |
AC100-240V 50/60Hz 12 فولت DC |
| الايثرنت |
12* منافذ SFP + 1* RJ45 منفذ وحدة التحكم |
| الأداء | |
| عرض النطاق | 240Gbps |
| ذاكرة عازلة الحزم | 178.56Mpps |
| DDR SDRAM | 128MByte |
| ذاكرة فلاش | 16MByte |
| ذاكرة التخزين المؤقت | 16MBit |
| عنوان ماك | 32K |
| الإطار الكبير | 10 كيلوبايت |
| شبكات الـ VLAN | نطاق VLAN 1-4094 ، مع أقصى نطاق VLAN نشط 4K |
| المعيار | |
| بروتوكول الشبكة |
IEEE802.3 (إيثيرنت) الـ IEEE802.3u (الـ Ethernet السريع) الـ IEEE 802.3ab (Gigabit Ethernet) IEEE 802.3z (الألياف الضوئية Gigabit Ethernet) IEEE 802.3ae (10G Ethernet) IEEE802.3x (تحكم التدفق) IEEE 802.3az (إثنترون كفاءة الطاقة) IEEE 802.3ad (تجميع الروابط) IEEE 802.1AB LLDP/LLDP-MED (بروتوكول اكتشاف طبقة الرابط) بروتوكول IEEE 802.1D Spanning Tree ((STP)) بروتوكول IEEE 802.1w Rapid Spanning Tree (RSTP) بروتوكول IEEE 802.1s متعدد الأشجار الممتدة (MSTP) IEEE 802.1Q (شبكة المنطقة المحلية الافتراضية) IEEE 802.1p (تعليمات VLAN) IEEE 802.1X (مصادقة المستخدم) |
| معيار الصناعة |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (الموجات) |
|
الوسيط للشبكة
|
الألياف متعددة الأوضاع: 50/125، 62.5/125، 100/140um الألياف ذات الوضع الواحد: 8/125، 8.7/125، 9/125، 10/125um |
| الشهادة | |
| شهادة السلامة | CE، FCC، RoHS |
| البيئة | |
| بيئة العمل |
درجة حرارة العمل: -10~50°C درجة حرارة التخزين: -40~70°C رطوبة العمل: 10٪ ~ 90٪ ، غير مكثفة درجة حرارة التخزين: 5٪ ~ 95٪ ، غير مكثفة |
البعد
| مؤشر الوظيفة | |
| مؤشر | PWR (مؤشر الطاقة) ، SYS (مؤشر النظام) ، Link (مؤشر الرابط) ، ACT (مؤشر ACT) |
| PWR ((مؤشر الطاقة) |
تشغيل: تشغيل مغلق: مغلق |
| SYS ((ضوء النظام) |
تشغيل النظام طبيعي بلاش: بدء تشغيل النظام |
| 10G ((الربط الضوئي) | على: رابط 10G |
| ACT ((ضوء البيانات) | تشغيل: الاتصال، ومضات: نقل البيانات، إيقاف: فصل |
| المواصفات الفيزيائية | |
| حجم الهيكل |
أبعاد المنتج: 440 * 205 * 44mm أبعاد الحزمة: 500*290*85ملم المنتج N.W: 2.50 كجم المنتج G.W: 3.12 كجم |
| معلومات عن التعبئة |
أبعاد الكرتون: 520*445*310ملم كمية التعبئة: 5 PCS وزن التعبئة: 16.6 كجم |
| تشغيل الكهرباء |
الجهد: AC100-240V، 50/60Hz مصدر الطاقة: 12V8A |
| الاستهلاك | أقصى 30 واط |
| قائمة الحزم |
مفتاح: 1 مجموعة، دليل التعليمات: 1 PC، شهادة: 1 PC، سلك الطاقة: 1 PC الكابلات المتسلسلة: 1 جهاز كمبيوتر، أذن رف: 1 زوج |
وظيفة البرنامج
| وظيفة L3 | |
| IPv4 | واجهة VLAN IPv4 |
| الطرق الثابتة لـ IPv4 | |
| الـ ARP | |
| IPv6 | واجهة VLAN IPv6 |
| IPv6 الطرق الثابتة | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | معرف جهاز التوجيه |
| المصادقة | |
| v2 | |
| وظيفة L2 | |
| الميناء | مفتاح الميناء |
| وصف الميناء | |
| سرعة الميناء | |
| المرفأ المزدوج | |
| تحكم تدفق الميناء | |
| دعم 10G/2.5G (2023.3.2) | |
| جمبو، تصل إلى 10K | |
| وحدة الألياف ((DDM) | |
| تجميع الروابط | يدعم سياسة توازن الحمولة القاعدة على MAC و IP-MAC |
| مجموعة ثابتة وديناميكية | |
| يدعم LACP | |
| ما يصل إلى 8 مجموعات | |
| مراقبة العواصف | التمثيل |
| بث متعدد غير معروف | |
| غير معروف | |
| مرآة الميناء | شاشة واحدة إلى واحدة |
| العديد إلى شاشة واحدة | |
| دخول/خروج/كلاهما | |
| ما يصل إلى 4 مجموعات جلسات | |
| أمن الموانئ | قيود عنوان MAC |
| عنوان MAC للأمان في الميناء | |
| حماية / تقييد / إيقاف | |
| عزل الميناء | |
| الحد الأقصى لمعدل الميناء | |
| اكتشاف الحلقة | |
| شبكة VLAN | الوصول / الصندوق / الهجين |
| نفق VLAN (Q-in-Q Tunnel) | |
| فيديو قابل للتشابك من 1 إلى 4094 أقصى مجموعات VLAN 4K الثابتة |
|
| شبكة VLAN الصوتية | |
| ماك VLAN | |
| شبكة VLAN للمراقبة | |
| بروتوكول VLAN | |
| GVRP | |
| عنوان ماك | عنوان ديناميكي |
| عنوان ثابت | |
| عنوان التصفية | |
| بروتوكول الشجرة | STP/RSTP/MSTP |
| مرشح BPDU | |
| حارس الوحدة | |
| منفذ الحافة | |
| نظام ERPS | منفذ SFP فقط |
| جميع الميناء | |
| الـ LLDP | الـ LLDP |
| LLDP MED | |
| البث المتعدد | مراقبة IGMP |
| IGMP V1/V2/V3 | |
| منفذ جهاز التوجيه | |
| عنوان مجموعة IGMP الثابت | |
| تصفية مجموعات IGMP | |
| (كويرير) | |
| MLD Snooping | |
| MVR | |
| خدمة الجودة | تصنيف حركة المرور على أساس الأولوية الصارمة و WRR |
| أولوية الميناء | |
| 802.1P الأولوية | |
| أولوية خدمة البريد الإلكتروني | |
| أولوية DSCP IP | |
| يدعم ما يصل إلى 8 طوابير لكل ميناء | |
| ملاحظة ذات أولوية | |
| الخدمات | |
| DHCP | خادم DHCP |
| مجموعات المعلومات | |
| الارتباط الثابت | |
| رله DHCP | |
| الخيار 43 | |
| بروتوكول الوصول | HTTP |
| HTTPS | |
| تيلنت | |
| SSHv2 | |
| المدير ACL | |
| وقت انتهاء الجلسة | |
| إعادة محاولة كلمة المرور | |
| وقت الصمت | |
| الأمن | |
| AAA | نصف قطرها |
| TACACS+ | |
| 802.1X | |
| القاعدة على الميناء/MAC/local/WEB | |
| تحريات DHCP | العالمية / VLAN |
| الخيار 82 | |
| معرف الدوائر | |
| حماية مصدر IP | |
| فحص ARP الديناميكي | |
| (د.و.س) | |
| خط الجهاز | MAC ACL |
| صفحة إصدارات IPv4 | |
| IPV6 ACL | |
| التشخيص | |
| Syslog | رسالة تسجيل |
| الخادم البعيد | |
| (بينغ) | |
| مسار التتبع | |
| اختبار النحاس | |
| UDLD | |
| الإدارة | |
| مدير الوصول | وحدة التحكم |
| HTTP/HTTPS | |
| تيلنت | |
| SSH | |
| SNMP | |
| مدير بروتوكول الملكية الفكرية | عنوان ثابت |
| عميل DHCP | |
| يدعم عنوان IPv4 و IPv6 | |
| مدير شبكة VLAN | |
| الـ DNS | |
| مزامنة الوقت | SNTP |
| الوقت اليدوي | |
| SNMP | V1/V2C/V3 |
| المجتمع | |
| مستخدم V3 | |
| المجموعة | |
| مضيف الفخ | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 MIB الجسر | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (المجموعات 1، 2، 3 و 9) | |
| RFC 2863 واجهة MIB | |
| الـ LLDP | |
| الـ MIB الخاص | |
| RMON | الإحصاءات |
| التاريخ | |
| الحدث | |
| إنذار | |
| المستخدم | |
| البرمجيات الثابتة | الصورة المزدوجة؛ التبديل بين الصورة النشطة و الصورة البديلة للبرنامج الثابت. |
| تحديث البرمجيات الثابتة | |
| التكوين | تحميل وتنزيل |
| حفظ | |
| إعادة التشغيل | |
| عجز المصنع | |
| الامتثال للمعايير | |
| IEEE 802.3x تحكم التدفق والضغط العكسي | |
| IEEE 802.3ad سلك الموانئ مع LACP | |
| بروتوكول IEEE 802.1D | |
| بروتوكول IEEE 802.1w Rapid Spanning Tree | |
| بروتوكول IEEE 802.1s متعدد الأشجار الممتدة | |
| فئة الخدمة IEEE 802.1p | |
| علامات IEEE 802.1Q VLAN | |
| IEEE 802.1x مراقبة شبكة مصادقة الموانئ | |
| IEEE 802.1ab LLDP | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
وصف مفتاح الألياف البصرية
